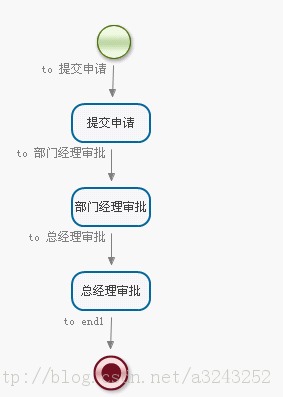

JBPM之流程定义管理，流程执行管理      其实，我们学习JBPM框架的时候，只要弄懂了什么是JBPM的流程定义，流程执行的管理，那么我们在OA做流转审批的时候，就直接可以来用JBPM了，只需要通过Spring来整合一下就行了。那么下面来说一下吧。      1.什么是JBPM？       jBPM（JBoss Business Process Management业务流程管理），它是覆盖了业务流程管理、工作流、服务协作等领域的一个开源的、灵活的、易扩展的可执行流程语言框架。JBPM具有很强的灵活性，他可以应用的桌面程序，也可以应用的Web服务，而且提供了一种图形化的业务分析建模工具，并可以将这些业务模型部署的数据库中，任务实例的执行也可以被持久化。     2.JBPM可以来做什么？      业务流程UML图形化，定义控制流程跳转，分派任务定时，执行任务，事件处理等等     3.  JBPM入门：      在了解JBPM的时候，我们首先要明白一个概念，那就是什么是流程图？ 一个流程图是由节点（Node）和转换（Transition）组成的。一个流程就是一个有向图，流程图有多种表示方式：XML,Java类,数据库中的记录。那么有哪些节点呢？ 比如start节点（流程的入口），end节点（流程的结束），state节点（状态节点），我用下面很好的一张图来说明一下，大家看着图就很清楚了。    一个流程图     像流程图这个，一般都是给用户看的，而让电脑识别的是xml文件，eclipse中安装JBPM插件后，我们画上流程图结构示意图之后，相应的xml文件会自动生成，这个我们不用自己写。     下面就说说，有了xml文件（也就是表示了让服务器识别xml文件）之后，我们就在java代码中如何定义一个流程，如何对流程定义进行管理，这里我贴出代码来。

/** * 执行流程（流程实例） * @author tyg * */public class ProcessInstanceExecute {private ProcessEngine processEngine = Configuration.getProcessEngine();// 启动流程实例@Testpublic void startProcessInstance() {// 使用指定key的最新版本的流程定义启动流程实例ProcessInstance pi = processEngine.getExecutionService().startProcessInstanceByKey("test");System.out.println("id=" + pi.getId()//+ ", state=" + pi.getState()//+ ", processDefinitionId=" + pi.getProcessDefinitionId());}// 查询我的未办理完的任务列表@Testpublic void findMyTaskList() {// String userId = "员工";// String userId = "部门经理";String userId = "总经理";// 查询我所有未办理的任务的列表// List<Task> list = processEngine.getTaskService().findPersonalTasks(userId);// 分页的查询List<Task> list = processEngine.getTaskService()//.createTaskQuery()//.assignee(userId)//.list();// 显示System.out.println("【未办理的任务列表如下】");for (Task t : list) {System.out.println("id=" + t.getId()//+ ", name=" + t.getName()// 任务的名称+ ", assignee=" + t.getAssignee()// 任务的办理人+ ", createTime=" + t.getCreateTime()// 任务的创建时间+ ", executionId=" + t.getExecutionId()); // 所属的执行对象的id}}// 办理任务@Testpublic void completeTask() {String taskId = "120001";processEngine.getTaskService().completeTask(taskId);}}
