八 张图助你更好地理解 Java 编程(转)

8 张图助你更好地理解 Java 编程(转)

所谓一图胜万言，本文中的这些图都是从ProgramCreek网站中的Java教程中通过票选选出来的。可以帮助你很好地回顾Java的一些知识，如果你是一个初学者，也可以很好地帮助你理解Java。你可以通过标题上的链接来阅读更详细的内容。?
http://www.iteye.com/news/28319

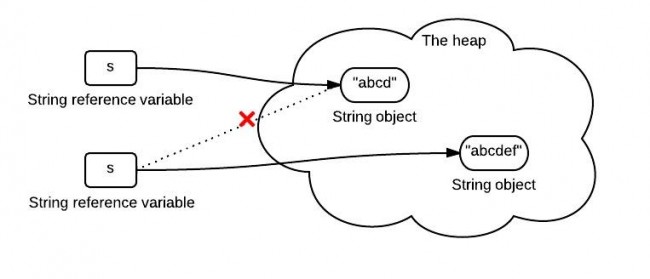

1.??字符串不变性?

下图显示了下面的代码发生了什么事情。?

1. String?s?=?"abcd";??
2. s?=?s.concat("ef");??

?

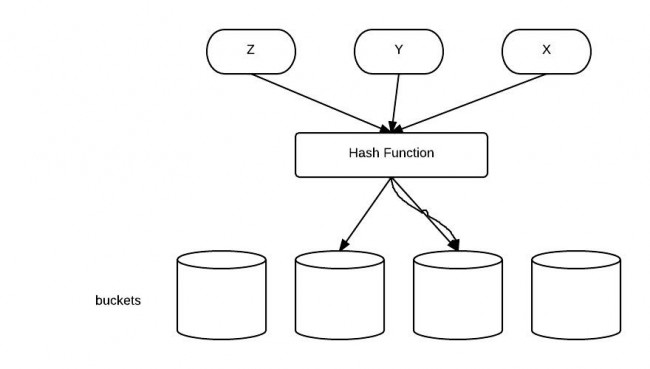

2.??equals()和hashCode()的关系?

equals()和hashCode() 都是用来判断两个对象是否相等。两者之间的关系是：?

如果两个对象是相等（equal）的，那么它们一定具有相同的哈希码（hashcode）如果两个对象具有相同的哈希码，它们可能相等，也可能不相等（equal）。

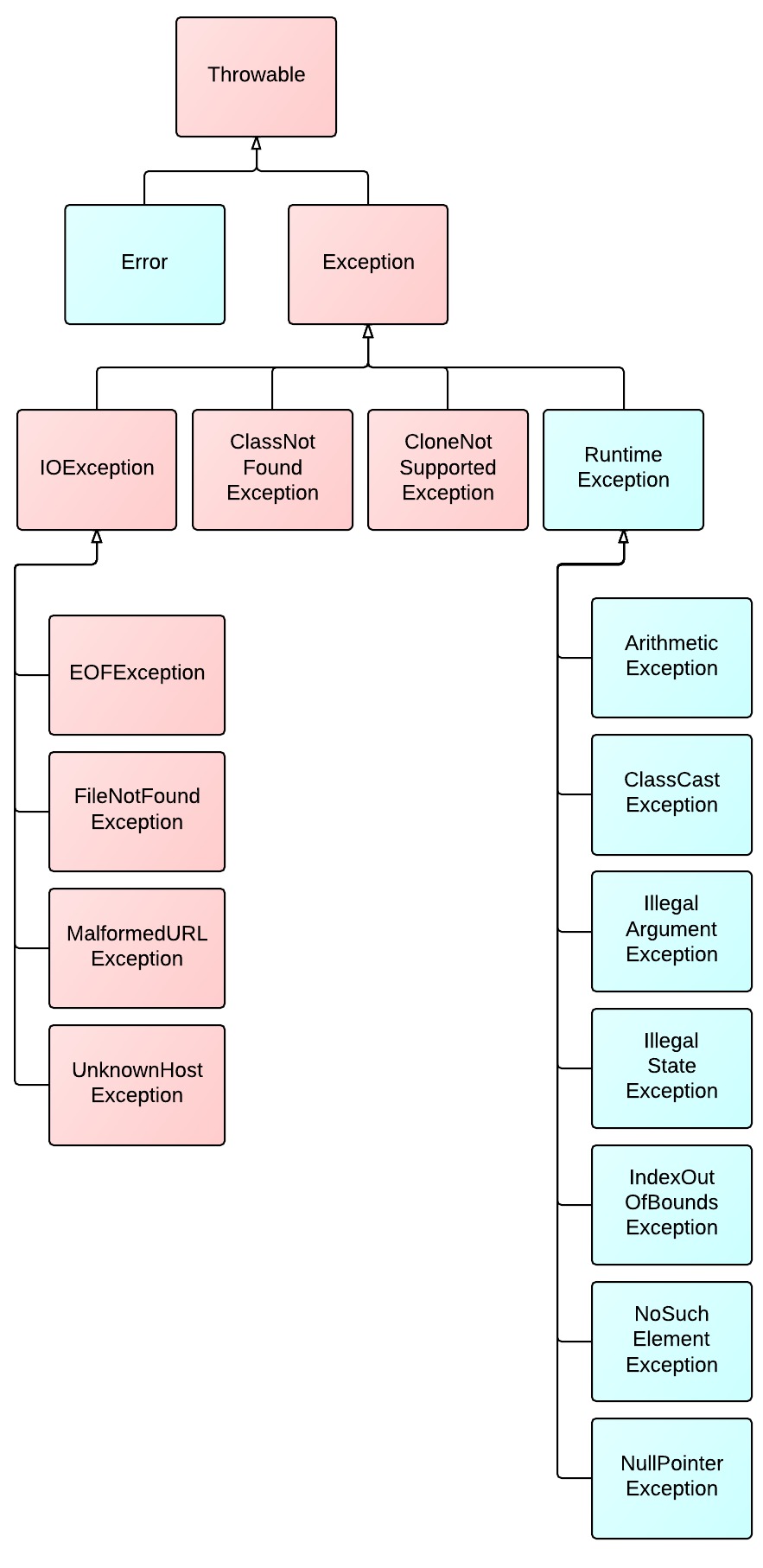

3.??Java异常类的层次结构?

下图中红色部分的异常必须在方法的throws子句中被捕获或声明。?

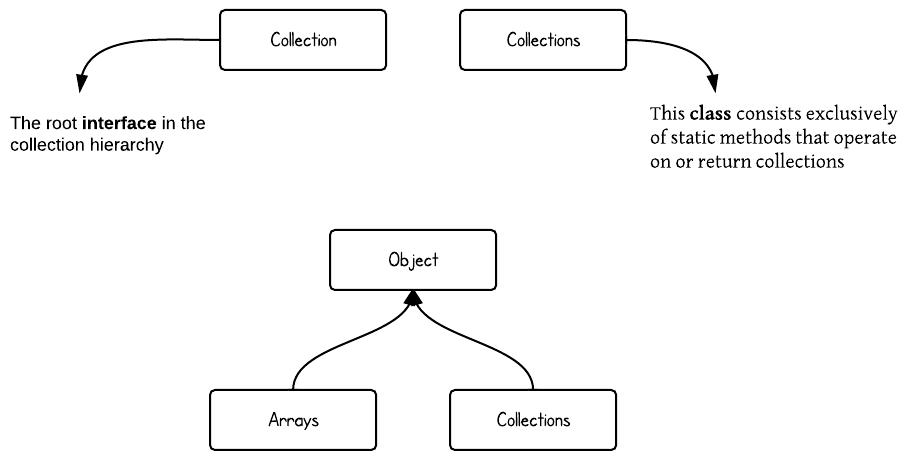

4.??集合类的层次结构?

注意Collections和Collection之间的不同。?

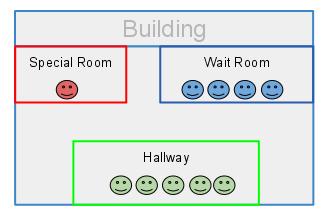

5.??Java同步?

Java同步机制可以通过一个建筑物比喻来说明。?

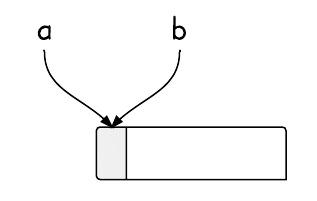

6.??别名（Aliasing）?

别名（Aliasing）意味着可以为一个位置应用不同的别名，这些别名可以有不同的类型。?







7.??栈和堆?

下图显示了方法和对象在运行时内存中的情况。?

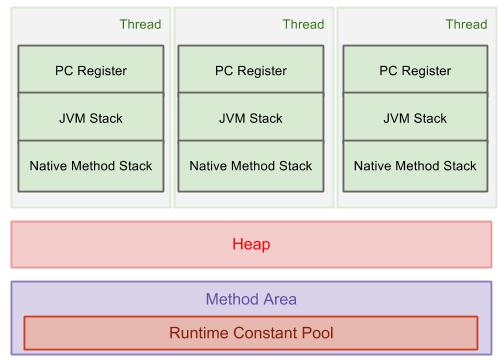

8.??JVM运行时数据区?

下图显示了整个JVM运行时数据区。?
