Activiti - 环境搭建
图 1 是 Activiti 引擎的系统服务结构图，该图显示了引擎提供的所有功能组件，以下为各个服务的功能简介：
RepositoryService： Activiti 中每一个不同版本的业务流程的定义都需要使用一些定义文件，部署文件和支持数据 ( 例如 BPMN2.0 XML 文件，表单定义文件，流程定义图像文件等 )，这些文件都存储在 Activiti 内建的 Repository 中。Repository Service 提供了对 repository 的存取服务。RuntimeService：在 Activiti 中，每当一个流程定义被启动一次之后，都会生成一个相应的流程对象实例。Runtime Service 提供了启动流程、查询流程实例、设置获取流程实例变量等功能。此外它还提供了对流程部署，流程定义和流程实例的存取服务。TaskService：在 Activiti 中业务流程定义中的每一个执行节点被称为一个 Task，对流程中的数据存取，状态变更等操作均需要在 Task 中完成。Task Service 提供了对用户 Task 和 Form 相关的操作。它提供了运行时任务查询、领取、完成、删除以及变量设置等功能。IdentityService：Activiti 中内置了用户以及组管理的功能，必须使用这些用户和组的信息才能获取到相应的 Task。Identity Service 提供了对 Activiti 系统中的用户和组的管理功能。ManagementService：Management Service 提供了对 Activiti 流程引擎的管理和维护功能，这些功能不在工作流驱动的应用程序中使用，主要用于 Activiti 系统的日常维护。HistoryService: History Service 用于获取正在运行或已经完成的流程实例的信息，与 Runtime Service 中获取的流程信息不同，历史信息包含已经持久化存储的永久信息，并已经被针对查询优化。FormService: Activiti 中的流程和状态 Task 均可以关联业务相关的数据。通过使用 Form Service 可以存取启动和完成任务所需的表单数据并且根据需要来渲染表单。如果可以在浏览器中正常的访问操作 Activiti Explorer 应用程序，则证明 Activiti Runtime 的安装已经顺利的完成。
Activiti 开发环境的配置
Activiti 提供了基于 Eclipse 插件的开发工具和流程设计工具 ( 需要 Eclipse 的版本为 Helios 或 Indigo，如果尚未安装 Eclipse，请从 http://www.eclipse.org/downloads/下载安装最新版本的 Eclipse 集成开发环境。)。这些工具可以使用 Eclipse 的”Install new software”功能在线安装，安装方法如下：

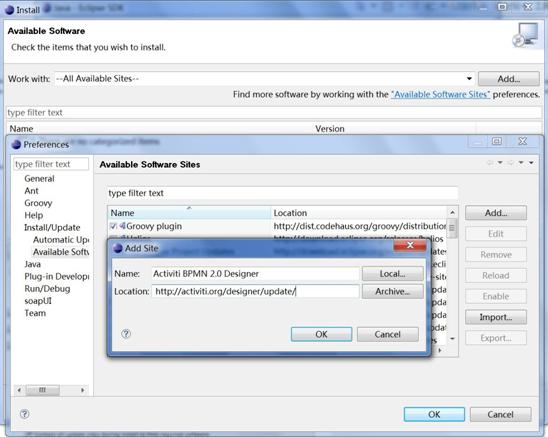

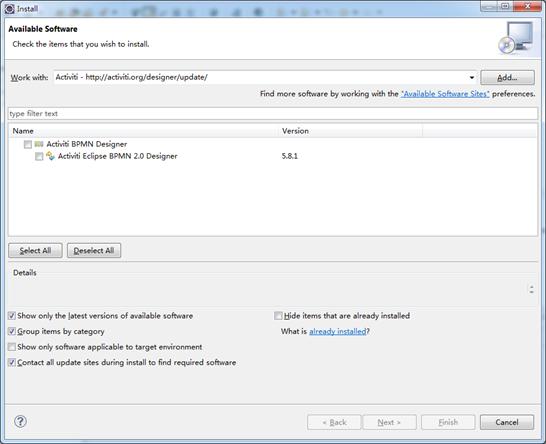

在 Eclipse 的 Help 菜单中选择 Install New Software 选项，在弹出菜单中，点击 Add Repository 按钮添加新的远程 Software Repository，如图 3 所示，在 Location 中添加 http://activiti.org/designer/update/ 作为 Repository 的远程地址。当新的 Repository 添加完成后，Eclipse 会自动获取 Repository 中的软件列表。如图 4 所示，Activiti BPMN2.0 Designer 的最新版本为 5.8.1，选择所有选项然后等待安装完成即可。
图 3. 添加 Activiti Eclipse Plugin repository
图 4.Activiti Eclipse BPMN 2.0 Designer 安装列表

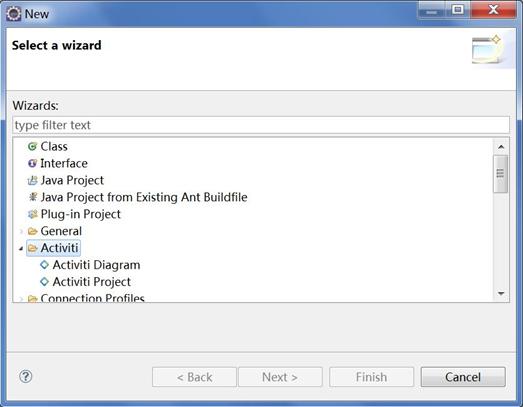

当 Eclipse 插件安装完成后，选择 File ->New project 选项新建一个项目，此时如果可以看到如图 5 所示的 Activiti 项目选项，证明 Activiti 的 Eclipse 开发环境的配置已经顺利完成。
图 5.Activiti Eclipse 项目选项
当流程定义文件设计完成后，可以使用以下的 API 代码获取 RepositoryService，并使用该服务将流程定义文件部署到 Activiti 流程引擎中 ( 本代码示例中流程定义文件名称为 FinancialReportProcess.bpmn20.xml)：
清单 1. 部署 BPMN2.0 流程定义文件
清单 3 代码首先将流程定义文件 FinancialReportProcess.bpmn20.xml 部署到了 Activiti 引擎中 ( 这个流程是 activiti-engine-examples 示例项目中内置的一个示例流程。共包含了 2 个顺序任务。第一个任务是 Write monthly financial report ，关联的用户组为 accountancy ，第二个任务为 Verify monthly financial report，关联的用户组为 management)。之后使用 RuntimeService 创建了一个流程的实例。实例创建完成后示例代码使用 TaskService 查询出该流程实例涉及到的 accountancy 组的任务 , 并使用 accountancy 组中的用户 fozzie 来领取并完成了该项任务。最后使用 HistoryService 来查询了该流程的运行状态。
总结
Activiti 是一个新兴的基于 Apache 许可的支持 BPMN 2.0 标准的开源 BPM 产品。它是一个轻量级，可嵌入的 BPM 引擎，并且提供了功能丰富的开发和流程设计工具。本文简要介绍了 Activiti 的基本架构、开发环境的搭建以及基本的开发流程。通过阅读参考本文，BPM 系统开发人员可以快速的搭建 Activiti 的开发环境，了解 Activiti 的基本功能。从而为 BPM 应用系统的开发提供一个新的选择。
