【工作总结】HAC-UM无线数传模块使用总结
在调试HAC-UM96的过程中，遇到了很多问题，可能和自己长时间没有用51的原因，写起程序有点没思路，不过后期还是基本找到了写感觉。而自己最大的困难还是硬件方面，我一直对硬件没有有感觉，导致一旦已经出现问题，自己往往没什么思路。在这几天的调试过程中，我也慢慢总结出自己究竟被什么拦在了门外。或许是一下几点：
1
焊接功底差，焊个简单的电路就需要很长的时间
多加练习
2
缺少器件
从现在开始积累一些电路和工具
3
技术支持
可以和公司及产品客服联系，他们的某些方法或许不能帮你解决问题，但是可以给我带来灵感
测试HAC-UM96的最简单方法：
（1）编写串口发射程序，注意波特率9600、1位停止位、无校验位（在51中选择串口通信方式1）。我编写的源代码如下：
/*打开串口调试程序，将波特率设置为9600，1位停止位、无奇偶校验晶振11.0592MHz.*/#include <reg52.H>#define uchar unsigned char#define uint unsigned intvoid delayms(uint xms);uchar flag;//产生中断标志//串口初始化void uart_init(){ TMOD |= 0x20; /* TMOD: timer 1, mode 2, 8-bit reload */ TH1 = 0xfd; /* TH1: reload value for 9600 baud @ 11.0592MHz */ TL1 = 0xfd; TR1 = 1; /* TR1: timer 1 run */ REN = 1;//允许串口接收 SM0 = 0;//选择串口通信方式1 SM1 = 1; EA = 1; /*打开总中断*/ ES = 1; /*打开串口中断*/}/*主程序*/void main (void){uart_init();//串口初始化SBUF = 0x55;while(1){if(flag==1){delayms(500);//延时0.5sSBUF = 0x55;}}}void delayms(uint xms){uint i,j;for(i=xms;i>0;i--)for(j=110;j>0;j--);}void UART_SER (void) interrupt 4 //串行中断服务程序{ if(RI) //判断是接收中断产生 { RI=0; //标志位清零 } if(TI) //如果是发送标志位，清零 { TI=0;flag = 1; }}（2）将HAC-UM的5个短路帽全部插上；
（3）将一个HAC-UM96（简称为TA）的GND、VCC、TXD、RXD直接连接到单片机上的GND、VCC、RXD、TXD，注意RXD接TXD；

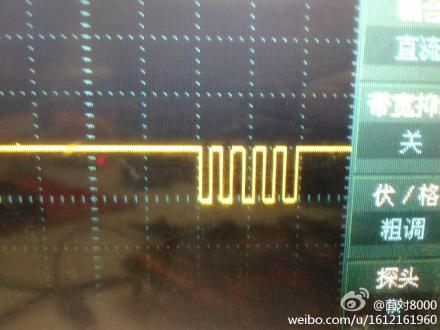

（4）将另一个HAC-UM96（简称为TB）的GND、VCC也同时连接到该单片机板上，用示波器观察TB的TXD端，会看到如下波形：
（5）这样就完成了通信；
备注：通过测电流观察发送端是否有数据发送也可以，不过发射端必须一致发送数据，最好不要有延时，不然测得电流为0，我在连续发送的情况下测得最大电流为0.250mA。
