基于WIZ820io的以太网关（兼容XBEE、Arduino扩展）

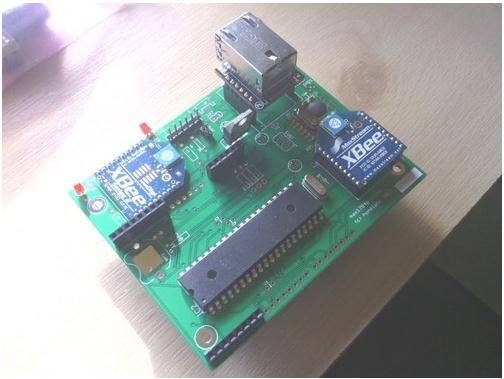

这块开发板起名为“MAX1284”,使用ATmega 1284p, 以及一个基于WIZnet W5200的以太网模块，就能制作一个兼容Arduino的低成本以太网网关。



特点:

• atmega1284p (128k flash, 16k sram)
• 3.3v供电
• 12MHz
• 基于W5200的WIZ820io网络模块
• ICSP –在线串行程序设计
• 2 x XBEE 扩展插座（用于 XBEE, XRF 和其他兼容模块）
• RFM12B footprint (RFM12B module support for low cost RF sensors)
• uSD（micro SD)插槽
• USB口供电
• FTDI compatible serial connection for code upload
• Optiboot Bootloader
• Battery backed RTC
• 兼容Arduino扩展的排针
• 兼容Arduino软件库 (arduino IDE 1.0.1 onwards)

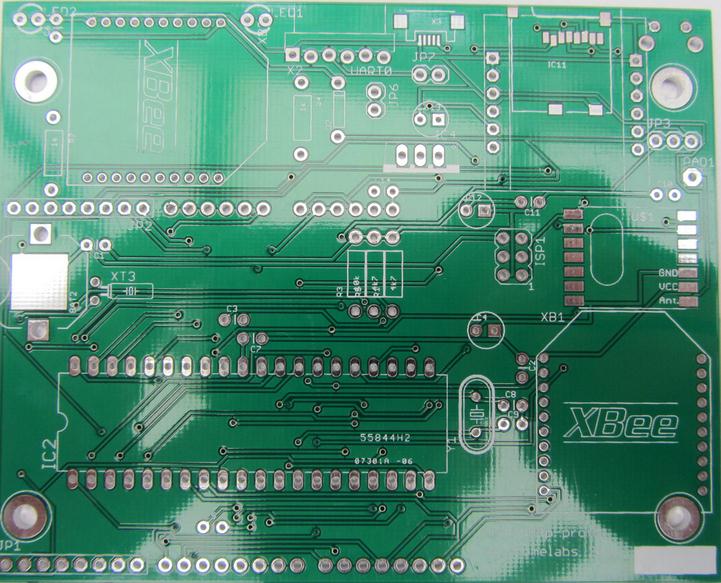

  更多相关图片和介绍：

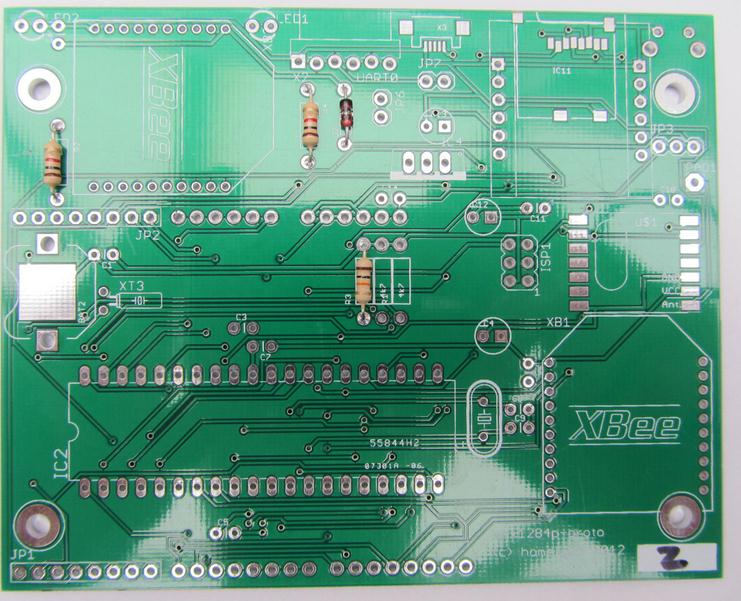

  添加一些电阻和二极管：

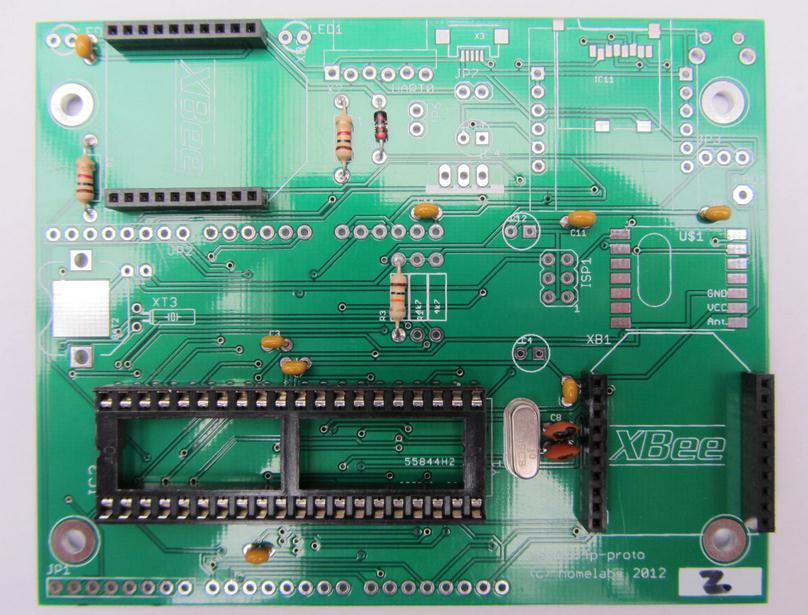

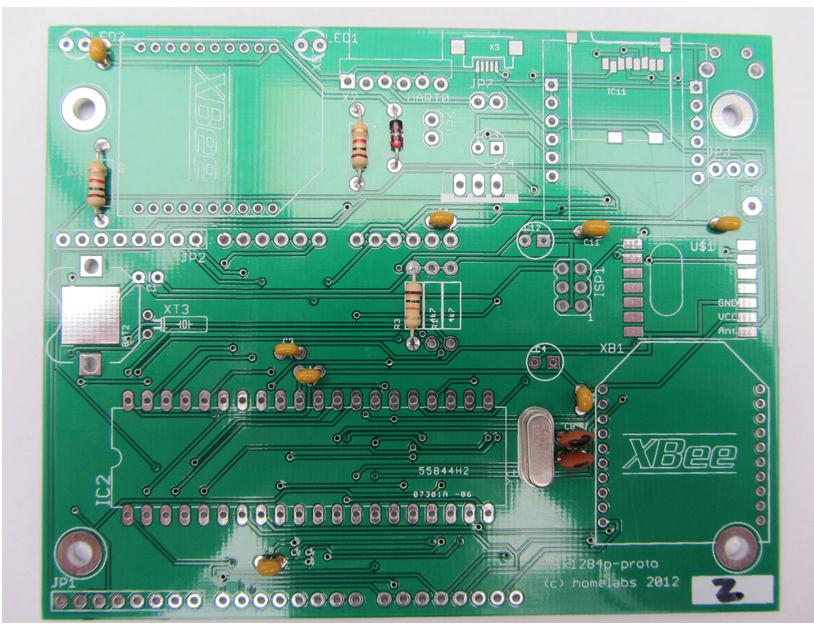

  添加电容和晶体:



  添加插座:

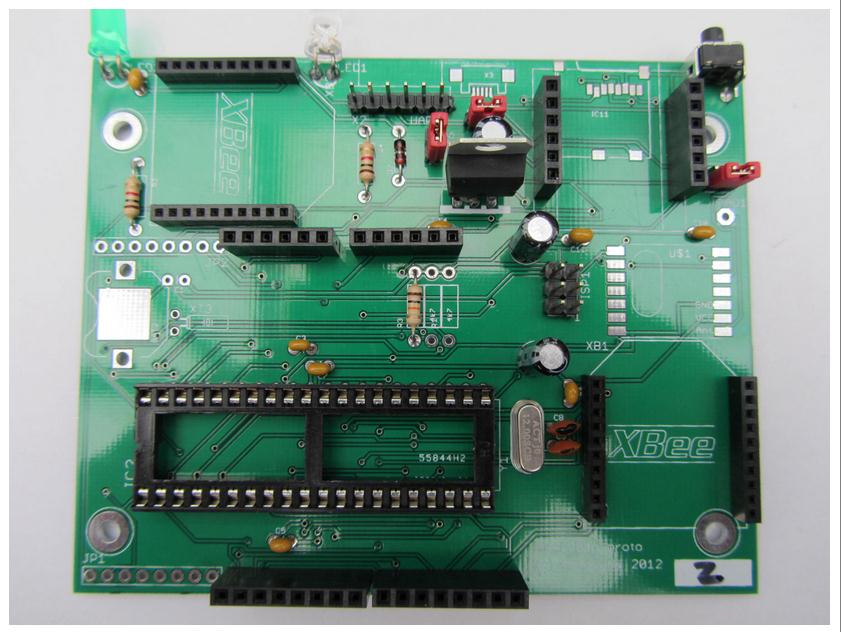

  再加上电容，LED显示灯，复位开关，稳压器

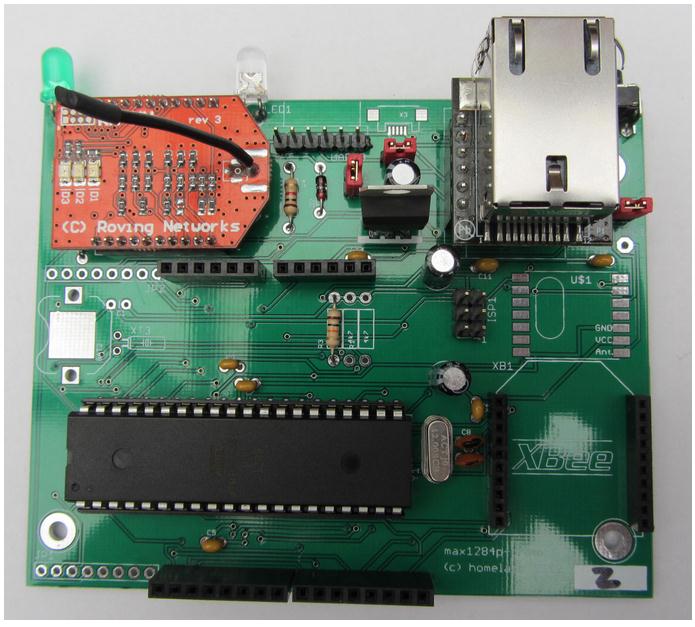

  加上ATMega1284P， WIZ820io及RN-XV模块

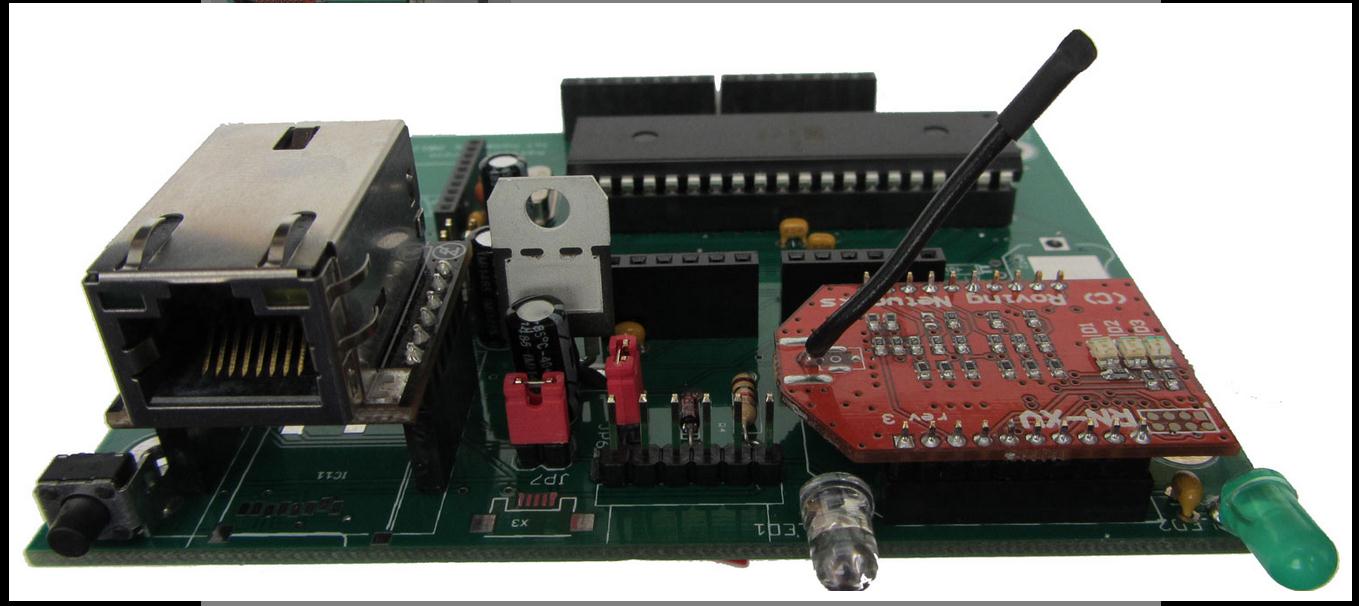

  最后一张图。





  完成后，再加上RFM12B模块，再将bootloader烧人ATMega1284P，后期会再发布一些测试，敬请期待。





  原文地址：http://max1284.homelabs.org.uk/introducing-max1284/

   http://max1284.homelabs.org.uk/max1284-first-build/
