简单了解UML之用例图
在前面用例图中的关系一文已经说到，用例图是描述用户的需求，从用户的角度描述系统的功能，并指出各功能的执行者，强调谁在使用系统，系统执行者完成哪些功能。
角色、关系、用例关系用例图的基本元素是用例、角色、关系，关系已经在用例图中的关系中详细说到了。
角色用例的角色不仅仅指的是人，还包括一些事物，比如说与此系统连接相连的其它系统，系统的外设等，而角色的主要作用是与系统交互信息、对系统进行输入、接受系统的信息。
我们在画用例图的时候，有时会犹豫Actor（角色）是怎么得来，识别Actor有一下几个原则：
1、谁使用系统
2、谁需要系统支持工作
3、谁维护关系系统
4、系统需要操作哪些硬件
5、需要与系统交互的其它系统
6、对系统产生的结果感兴趣的人或事物
用例 对于一个好的用例，应该从执行者的角度来命名用例，应该清楚的定义了系统边界，用例的大小、描述都达到要求，简单又不混乱，且用例又不过多，同时用例也能使用户准确无误的理解了它的含义。粒度和范围粒度 用例的粒度是用来描述用户目标大小的程度。 用户的粒度分为三个等级： 概述级：商业目标 用户目标级：用户使用系统的目的 子功能级：细化的用户目标范围 是针对用户的目标来谈： 概述级用例范围：整个企业 用户目标级用例范围：系统边界 子功能级用例范围：一个子系统或一个组件比如机房收费系统学生凭借卡上下机管理： 概述级：

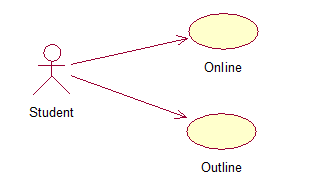

用户目标级：

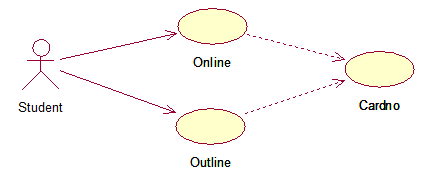

子功能级：
机房收费系统用例图：
