Sallen-Key 有源滤波器(2)
如果要求放大倍数大于1，可以采用下面的电路，放大倍数A=1+R4/R3。
列写电路方程如下。
可以解得：
如果设R1=R2=R，C1=C2=C，则上面的式子可以简化为：
另外多说一句，Sallen-Key 低通滤波器的高频截止特性并不好，原因在于C1 横跨在输入与输出之间了。
对于高频信号，运放的增益很低，我们可以认为这时运放不起作用了， 输入信号直接越过C1 到达了输出端。

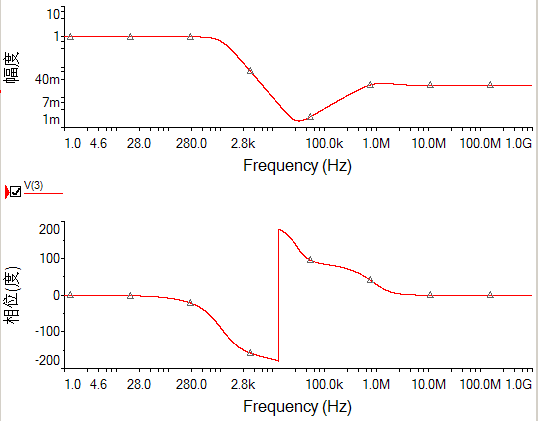

下面给出一个电路仿真的结果，低通滤波器增益为1，R1=R2=1K，C1=220nF，C2=110nF，截止频率为1KHz，Q值为0.7。运放选的是OP07，增益带宽积为8MHz。
不用过多解释了，高频时的特性一目了然。
