Nginx的upstream模块和反向代理(二)
上一篇把upstream的配置和初始化的代码稍微分析了一下。本篇主要用图来解释一下upstream反向代理在收到用户请求之后初始化和事件处理流程。
?

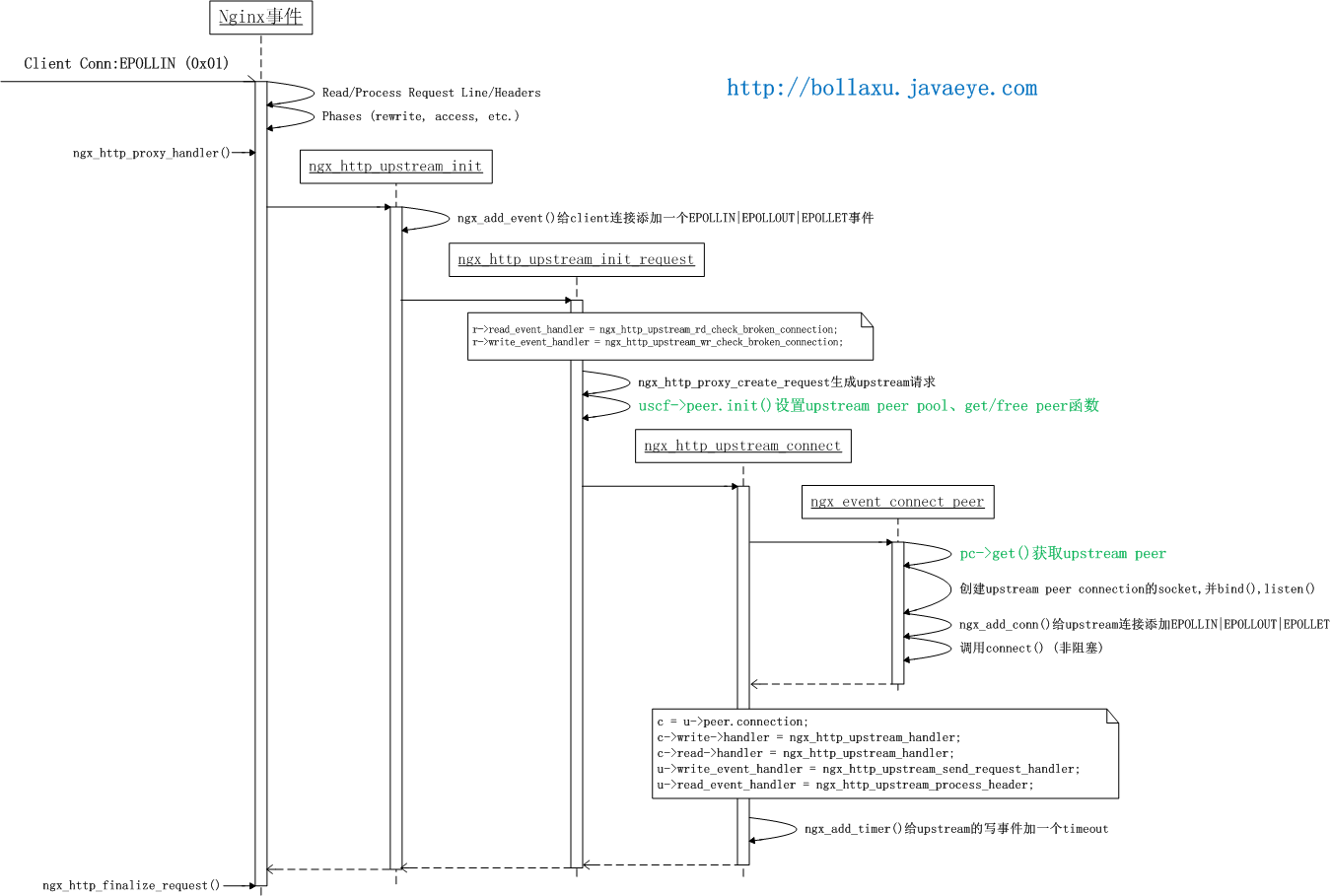

当Nginx收到downstream（用户或者是其他代理）的请求的时候，它会初始化upstream的请求（如图）。经过了下图所示的步骤之后，Nginx创建了向upstream服务器的请求，并向upstream服务器发起连接请求。
?
?

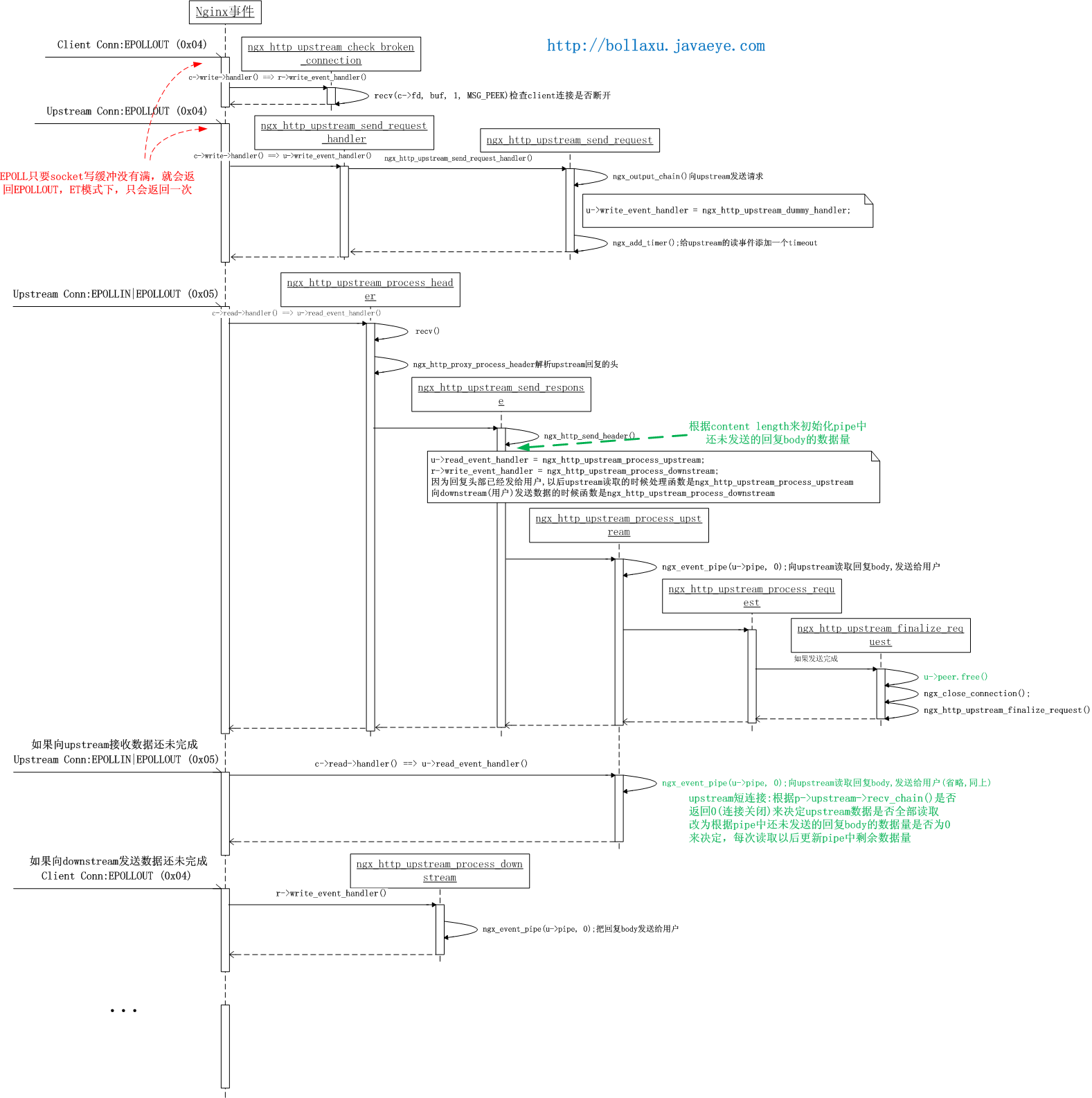

下面，通过事件触发/处理机制，Nginx通过建立的连接向upstream发送请求，并检查client(downstream)连接是否断开。当从upstream服务器收到回复的时候，会触发事件，并向downstream发送回复消息和body。
?
