用JFreeChart增强JSP报表的用户体验
原文出处：http://tech.it168.com/j/2007-09-29/200709291132796.shtml?
????? 本文请勿转载。
????? JFreeChart是一组功能强大、灵活易用的Java绘图API，使用它可以生成多种通用性的报表，包括柱状图、饼图、曲线图、甘特图等。它能够用在Swing和Web等中制作自定义的图表或报表，并且得到广泛的应用。本文将通过引领读者学习在JFreeChart中饼图、柱状图和曲线图的进阶应用，来达到熟练使用JFreeChart的目的。
一．???????????? 下载与环境配置
1. 下载JFreeChart
JFreeChart是开放源代码的免费软件，但是它的支持文档需要付费才能得到。其下载地址为：http://sourceforge.net/project/showfiles.php?group_id=15494，当前最新版本为1.0.6。笔者下载的是1.0.6最新版。
说明：1）source目录：为jfreechart的源码目录；
?????? ?2）lib目录：为包目录，我们需要关注的包为jfreechart-1.0.6.jar、gnujaxp.jar和jcommon-1.0.10.jar这三个包；
?????? ?3）根目录下的jfreechart-1.0.6-demo.jar是例子程序，大家双击后可看到其中有很多例子的运行结果。
2. 环境配置
?????? 笔者的开发环境如下：
?????? JDK：1.5
MyEclipse：5.1.1 GA
Tomcat：5.5.28
为了后续的“用JFreeChart创建基于Web的图表”的一个例子的展示，我们在MyEclipse中创建一个名为jfreechart的Web工程。将下载的JFreeChart1.0.6下lib目录下的jar包拷贝到WebRoot/WEB-INF/lib目录下。另外还需要在web.xml文件中增加如下配置:
<servlet>??????????<servlet-name>DisplayChart</servlet-name>??????????<servlet-class>org.jfree.chart.servlet.DisplayChart</servlet-class></servlet><servlet-mapping>??????????<servlet-name>DisplayChart</servlet-name>??????????<url-pattern>/DisplayChart</url-pattern></servlet-mapping>二．???????????? 柱状图
在WebRoot目录下建立bar目录，用来存放柱状图的各个例子。首先在该目录下建立一个sample1.jsp文件，让我们来看一个简单的柱状图的例子，修改后的sample1.jsp的内容如下所示：

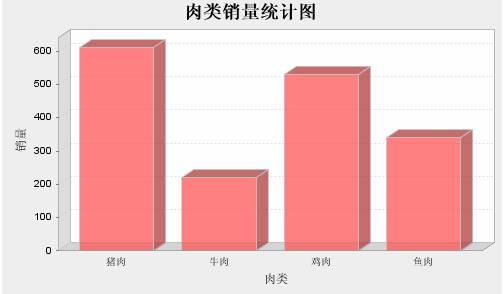

在浏览器中输入地址：http://localhost:8080/jfreechart/bar/sample1.jsp，可看到如下柱状图：
<%@?page?contentType="text/html;charset=GBK"%><%@?page?import="org.jfree.chart.ChartFactory,???????????????org.jfree.chart.JFreeChart,???????????org.jfree.chart.plot.PlotOrientation,??????????org.jfree.chart.servlet.ServletUtilities,??????org.jfree.data.category.DefaultCategoryDataset"%><%DefaultCategoryDataset?dataset?=?new?DefaultCategoryDataset();dataset.addValue(610,?"广州",?"猪肉");dataset.addValue(220,?"广州",?"牛肉");dataset.addValue(530,?"广州",?"鸡肉");dataset.addValue(340,?"广州",?"鱼肉");JFreeChart?chart?=?ChartFactory.createBarChart3D("肉类销量统计图",???????????????????"肉类",??????????????????"销量",??????????????????dataset,??????????????????PlotOrientation.VERTICAL,??????????????????false,??????????????????false,??????????????????false);String?filename?=?ServletUtilities.saveChartAsPNG(chart,?500,?300,?null,?session);String?graphURL?=?request.getContextPath()?+?"/DisplayChart?filename="?+?filename;%><img?src="<%=?graphURL?%>"width=500?height=300?border=0?usemap="#<%=?filename?%>">?
上面的这个柱状图比较简单，稍显单调，在有些情况下，我们需要用不同颜色来表示不同的种类，或者在种类上标上具体数值，亦或需要加上3D水晶效果。下面让我们来做更深一步的探讨。接下来让我们看一个用不同颜色来表示不通种类的例子。在WebRoot的bar目录下新建sample2.jsp页面，将其代码修改如下：
<%@?page?contentType="text/html;charset=GBK"%><%@?page?import="org.jfree.chart.ChartFactory,?????????????????org.jfree.chart.JFreeChart,org.jfree.chart.plot.PlotOrientation,org.jfree.chart.servlet.ServletUtilities,org.jfree.data.category.CategoryDataset,org.jfree.data.general.DatasetUtilities"%><%
double[][]?data?=?newdouble[][]?
{{1310},?{720},?{1130},?{440}};String[]?rowKeys?=?{"猪肉",?"牛肉","鸡肉",?"鱼肉"};String[]?columnKeys?=?{""};CategoryDataset?dataset?=?DatasetUtilities.createCategoryDataset(rowKeys,?columnKeys,?data);?JFreeChart?chart?=?ChartFactory.createBarChart3D("广州肉类销量统计图",?"肉类","销量",dataset,PlotOrientation.VERTICAL,true,false,false);String?filename?=?ServletUtilities.saveChartAsPNG(chart,?500,?300,?null,?session);String?graphURL?=?request.getContextPath()?+?"/DisplayChart?filename="?+?filename;%><img?src="<%=?graphURL?%>"width=500?height=300?border=0?usemap="#<%=?filename?%>">?

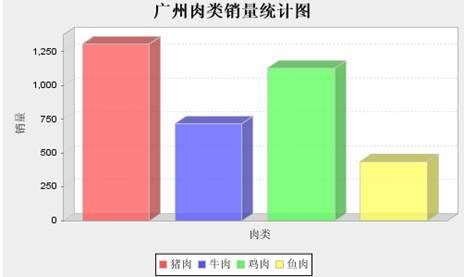

?????? 该页面的运行效果如下图所示：
???
?????? 对比该例与前例，可看出createBarChart3D的倒数第三个参数修改成了true，该参数可用来显示下方的：
。上两例我们显示的只是一个城市的肉类销量，有时候我们有对比显示多个城市的不同肉类，只要将上例稍作修改即可。例如要在图中表示广州、深圳、东莞、佛山四个城市的四个肉类的销售情况，只需要将如下三句稍做修改：
?? 例如修改成：??? 在运行该jsp页面，可看到如下界面：
?double[][]?data?=?newdouble[][]?{{1310},?{720},?{1130},?{440}};String[]?rowKeys?=?{"猪肉",?"牛肉","鸡肉",?"鱼肉"};String[]?columnKeys?=?{""};?
double[][]?data?=?newdouble[][]?{{1310,?1220,?1110,?1000},
????????{720,?700,?680,?640},????????{1130,?1020,?980,?800},????????{440,?400,?360,?300}};String[]?rowKeys?=?{"猪肉",?"牛肉","鸡肉",?"鱼肉"};String[]?columnKeys?=?{"广州",?"深圳",?"东莞",?"佛山"};?
?????? 在上述几例中，在某个柱子上都没有显示相应的数值，下面让我们为每个柱子都加上它的数值，我们新建一个sample4.jsp页面，其内容如下：
?<%@?page?contentType="text/html;charset=GBK"%><%@?page?import="org.jfree.chart.ChartFactory,???????????????org.jfree.chart.JFreeChart,??????????????org.jfree.chart.plot.PlotOrientation,??????????org.jfree.chart.servlet.ServletUtilities,??????org.jfree.data.category.CategoryDataset,org.jfree.data.general.DatasetUtilities,?????????????????org.jfree.chart.plot.*,?????????????????org.jfree.chart.labels.*,org.jfree.chart.renderer.category.BarRenderer3D,?????????????????java.awt.*,?????????????????org.jfree.ui.*,?????????????org.jfree.chart.axis.AxisLocation"%><%double[][]?data?=?newdouble[][]?{{1310,?1220,?1110,?1000},????{720,?700,?680,?640},????{1130,?1020,?980,?800},????{440,?400,?360,?300}};String[]?rowKeys?=?{"猪肉",?"牛肉","鸡肉",?"鱼肉"};String[]?columnKeys?=?{"广州",?"深圳",?"东莞",?"佛山"};CategoryDataset?dataset?=?DatasetUtilities.createCategoryDataset(rowKeys,?columnKeys,?data);?JFreeChart?chart?=?ChartFactory.createBarChart3D("肉类销量统计图",???????????????????"肉类",??????????????????"销量",??????????????????dataset,??????????????????PlotOrientation.VERTICAL,??????????????????true,??????????????????true,??????????????????false);CategoryPlot?plot?=?chart.getCategoryPlot();//设置网格背景颜色plot.setBackgroundPaint(Color.white);//设置网格竖线颜色plot.setDomainGridlinePaint(Color.pink);//设置网格横线颜色plot.setRangeGridlinePaint(Color.pink);//显示每个柱的数值，并修改该数值的字体属性BarRenderer3D?renderer?=?new?BarRenderer3D();renderer.setBaseItemLabelGenerator(new?StandardCategoryItemLabelGenerator());renderer.setBaseItemLabelsVisible(true);//默认的数字显示在柱子中，通过如下两句可调整数字的显示//注意：此句很关键，若无此句，那数字的显示会被覆盖，给人数字没有显示出来的问题renderer.setBasePositiveItemLabelPosition(new?ItemLabelPosition(ItemLabelAnchor.OUTSIDE12,?TextAnchor.BASELINE_LEFT));renderer.setItemLabelAnchorOffset(10D);//设置每个地区所包含的平行柱的之间距离//renderer.setItemMargin(0.3);plot.setRenderer(renderer);//设置地区、销量的显示位置//将下方的“肉类”放到上方plot.setDomainAxisLocation(AxisLocation.TOP_OR_RIGHT);//将默认放在左边的“销量”放到右方plot.setRangeAxisLocation(AxisLocation.BOTTOM_OR_RIGHT);String?filename?=?ServletUtilities.saveChartAsPNG(chart,?700,?400,?null,?session);String?graphURL?=?request.getContextPath()?+?"/DisplayChart?filename="?+?filename;%><img?src="<%=?graphURL?%>"width=700?height=400?border=0?usemap="#<%=?filename?%>">

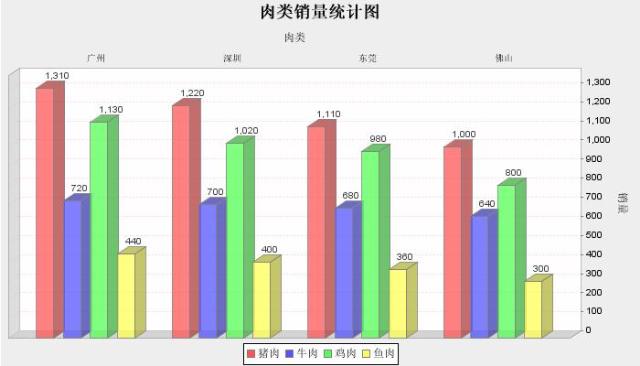

????? 运行效果如下所示：
注意：jfreechart的很多版本不兼容，请大家在运行此例时确认下载了对应的版本。
三．???????????? 饼图
在WebRoot目录下建立名为pie的子目录，用来存放本教程中饼图的实例jsp页面。下面让我们来看一个简单的三维饼图。首先在pie目录下建立一个名为sample1.jsp的页面。
在JFreeChart中，与饼图绘制密切相关的类如下：
1）?PiePlot
饼图绘制类，可以用来设置饼图的相关属性。例如：
2）?DefaultPieDataset
PiePlot?pieplot?=?(PiePlot)jfreechart.getPlot();pieplot.setLabelFont(new?Font("SansSerif",?0,?12));pieplot.setNoDataMessage("No?data?available");pieplot.setCircular(false);pieplot.setLabelGap(0.02D);?
默认的饼图数据集类，用来存储饼图显示的相关数据信息。例如：
3）?ChartFactory
DefaultPieDataset?dataset?=color: 1 楼 413829710 2012-07-16 感谢分享，写的很详细
