[转]Flash Player 十' s new 3D effects（二）

[转]Flash Player 10' s new 3D effects（二）

http://sjkgxf7191.iteye.com/blog/513535

?

目录：

?

Flash Player 10' s new 3D effects（一）

Flash Player 10' s new 3D effects（二）

Flash Player 10' s new 3D effects（三）

参考资料：

?

Adobe ActionScript 3.0 Programming 第二十三章 在三维环境中工作

AdvancED_ActionScript 3.0 第七章 3D IN FLASH 10

?

创建和移动 3D 对象

?

下面的代码设置名为“leaf” 的显示对象的坐标：

1. leaf.x?=?100;?leaf.y?=?50;?leaf.z?=?-30;??

在 leaf 的?Transform?对象的?matrix3D?属性中，可以查看这些值，以及从这些值派生出的属性：

1. var?leafMatrix:Matrix3D?=?leaf.transform.matrix3D;??
2. trace(leafMatrix.position.x);??
3. trace(leafMatrix.position.y);??
4. trace(leafMatrix.position.z);??
5. trace(leafMatrix.position.length);??
6. trace(leafMatrix.position.lengthSquared);??

?

在 3D 空间中移动对象

1. var?depth:int?=?1000;??
2. function?ellipse1FrameHandler(e:Event):void??
3. {??
4. ????ellipse1Back?=?setDepth(e,?ellipse1Back);??
5. ????e.currentTarget.z?+=?ellipse1Back?*?10;??
6. }??
7. ??
8. function?ellipse2FrameHandler(e:Event):void??
9. {??
10. ????ellipse2Back?=?setDepth(e,?ellipse1Back);??
11. ????e.currentTarget.z?+=?ellipse1Back?*?20;??
12. }??
13. ??
14. function?setDepth(e:Event,?d:int):int??
15. {??
16. ????if(e.currentTarget.z?>?depth)??
17. ????{??
18. ????????e.currentTarget.z?=?depth;??
19. ????????d?=?-1;??
20. ????}??
21. ????else?if?(e.currentTarget.z?<?0)??
22. ????{??
23. ????????e.currentTarget.z?=?0;??
24. ????????d?=?1;??
25. ????}??
26. }??

?

在 3D 空间中旋转对象

?

可以通过三种方式旋转对象，具体取决于如何设置对象的旋转属性：rotationX?、rotationY?和?rotationZ?。

将 3D 对象投影到 2D 视图上

flash.geom 包中的 PerspectiveProjection 类提供了一种在 3D 空间中移动显示对象时应用基本透视的简单方式?。
如果未显式创建 3D 空间的透视投影，3D 引擎将使用默认的 PerspectiveProjection 对象，该对象存在于根上并会传播到其所有子项上。
用于定义 PerspectiveProjection 对象如何显示 3D 空间的三个属性是：
??fieldOfView?
??projectionCenter?
??focalLength?
修改 fieldOfView 的值将自动修改 focalLength 的值，反之亦然，因为这两个属性相互依赖?。
在给出 fieldOfView 值的情况下，用于计算 focalLength 属性的公式为：
focalLength = stageWidth/2 * (cos(fieldOfView/2) / sin(fieldOfView/2)?
通常，您需要显式修改 fieldOfView?属性。

?

视野

通过操作 PerspectiveProjection 类的 fieldOfView 属性，可以使逐渐靠近观察者?的 3D 显示对象变大?，而使逐渐远离观察者的对象变小?。

fieldOfView 属性指定一个介于?0 到 180 度的角度?，该角度确定透视投影的强度。该值越大?，沿 z 轴移动的显示对象的扭曲程度就越强?。如果 fieldOfView 值较小，则缩放程度较低，从而使对象在空间中只稍稍后移。如果 fieldOfView 值较大，则会导致较大的扭曲，并出现较大的移动。如果达到最大值 180 度，则会出现极端的鱼眼照相机镜头效果。

?

投影中心

projectionCenter 属性表示透视投影的消失点?。该属性作为相对于舞台左上角?默认注册点 (0,0) 的偏移量?。

当对象逐渐远离观察者时，该对象将朝消失点倾斜直到最终消失?。想象一下无限长的走廊。当朝走廊远处看时，两边的墙壁将聚合到走廊远处的消失点。

如果消失点位于舞台的中心，则走廊将消失于该中心点。projectionCenter 属性的默认值是舞台的中心?。

?

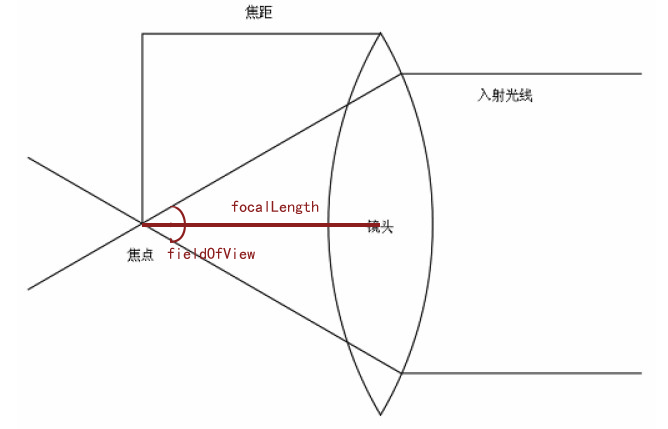

焦距

focalLength?属性表示视点原点 (0,0,0)?与显示点在 z 轴上的位置?之间的距离?。

较长的焦距?相当于视野较窄、对象间距离经过压缩的摄远镜头?。较短的焦距?相当于广角镜头?，可获得较宽的视野和较大的扭曲。中等的焦距?相当于肉眼?所见的效果。

通常，当显示对象移动时， focalLength 属性会在透视转换过程中动态地重新进行计算?，不过您可以显式设置该属性。

?

默认透视投影值

在根上创建的默认 PerspectiveProjection 对象具有以下值：
??fieldOfView?: 55
??perspectiveCenter?: stagewidth/2, stageHeight/2
??focalLength?: stageWidth/ 2 * ( cos(fieldOfView/2) / sin(fieldOfView/2) )

?

?

示例：透视投影：

?

见附件压缩包
