JFreeChart 图表 实例
/**
? * @Title JFreeChartGo.java
? * @Package org.wang.jfreechart
? * @Description TODO
? * @date 2011-12-21 上午09:40:08
? * @version V1.0
? */
package org.wang.jfreechart;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.Font;
import java.awt.Toolkit;
import java.awt.event.WindowAdapter;
import java.awt.event.WindowEvent;
import java.io.File;
import java.io.FileOutputStream;
import java.text.DecimalFormat;
import java.text.NumberFormat;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartFrame;
import org.jfree.chart.ChartUtilities;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.AxisLocation;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.labels.CategoryItemLabelGenerator;
import org.jfree.chart.labels.StandardCategoryItemLabelGenerator;
import org.jfree.chart.labels.StandardPieSectionLabelGenerator;
import org.jfree.chart.labels.StandardXYItemLabelGenerator;
import org.jfree.chart.labels.XYItemLabelGenerator;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PiePlot3D;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.plot.XYPlot;
import org.jfree.chart.renderer.xy.XYItemRenderer;
import org.jfree.chart.renderer.xy.XYSplineRenderer;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.category.CategoryDataset;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.data.general.DefaultPieDataset;
import org.jfree.data.general.PieDataset;
import org.jfree.data.xy.DefaultXYDataset;
import org.jfree.data.xy.XYDataset;
import org.jfree.data.xy.XYSeries;
import org.jfree.data.xy.XYSeriesCollection;
/**
?* @datetime 2011-12-21 上午09:40:08
?* @class org.wang.jfreechart.JFreeChartGo
?* @description
?*/
public class JFreeChartGo {
?? ?
?? ?public static void main(String[] args)? ?
?? ?{ ?
?? ??? ? PieDatasetGo();? ?
?? ??? ? CategoryDatasetGo();
?? ??? ? XYSplineRendererGo();
?? ?}
?? ?/**
?? ? * @datetime 2011-12-21 上午10:08:58
?? ? * @Title PieDatasetGo
?? ? * @Description 饼图例子
?? ? *
?? ? */

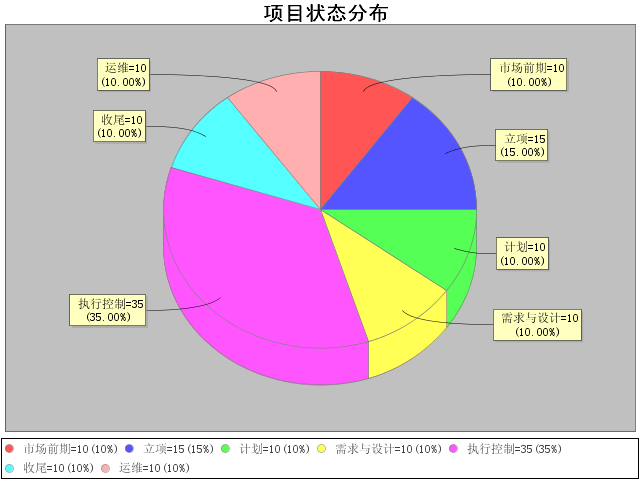

?? ?private static void PieDatasetGo() {
?? ??? ?PieDataset dataset = getDataSet(); ?
?? ??? ?
?? ??? ? JFreeChart chart = ChartFactory.createPieChart3D( ?
?? ??? ???? " 项目进度分布", // chart title ?
?? ??? ???? dataset,// data ?
?? ??? ???? true,// include legend ?
?? ??? ???? true, ?
?? ??? ???? false ?
?? ??? ??? ); ?
?? ??? ? ??? ?PiePlot3D? plot=(PiePlot3D)chart.getPlot(); ?
?? ??? ? ??? ?//设置图片底部字体
?? ??? ? ??? ?chart.getLegend().setItemFont(new Font("宋体",Font.PLAIN,12));
?? ??? ? ??? ?plot.setLabelFont(new Font("宋体",Font.PLAIN,12));?? ?
?? ??? ???? // 图片中显示百分比:默认方式 ?
?? ??? ???? //plot.setLabelGenerator(new?????????? StandardPieSectionLabelGenerator(StandardPieToolTipGenerator.DEFAULT_TOOLTIP_FORMAT)); ?
?? ??? ??? ?// 图片中显示百分比:自定义方式，{0} 表示选项， {1} 表示数值， {2} 表示所占比例 ,小数点后两位 ?
?? ??? ??? ? plot.setLabelGenerator(new StandardPieSectionLabelGenerator("{0}={1}({2})", NumberFormat.getNumberInstance(), new DecimalFormat("0.00%")));? ?
?? ??? ??? ?// 图例显示百分比:自定义方式， {0} 表示选项， {1} 表示数值， {2} 表示所占比例???????????????? ?
?? ??? ??? ? plot.setLegendLabelGenerator(new StandardPieSectionLabelGenerator("{0}={1}({2})"));? ?
?? ??? ??? ?// 设置背景色为白色? ?
?? ??? ??? ?chart.setBackgroundPaint(Color.white);? ?
?? ??? ??? ?// 指定图片的透明度(0.0-1.0)? ?
?? ??? ??? ? plot.setForegroundAlpha(1.0f);? ?
?? ??? ??? ?// 指定显示的饼图上圆形(false)还椭圆形(true)? ?
?? ??? ??? ?plot.setCircular(true);? ?
?? ??? ??? ?// 设置图标题的字体? ?
?? ??? ??? ?Font font = new Font("黑体",Font.CENTER_BASELINE,20);? ?
?? ??? ??? ?TextTitle title = new TextTitle(" 项目状态分布");? ?
?? ??? ??? ?title.setFont(font);?? ?
?? ??? ??? ?chart.setTitle(title);? ?
?? ??? ??? ?//FileOutputStream fos_jpg = null;? ?
?? ??? ??? ?try {? ?
?? ??? ??? ????? //fos_jpg=new FileOutputStream("D:\\img.jpg");? ?
?? ??? ??? ????? //ChartUtilities.writeChartAsJPEG(fos_jpg,1,chart,640,480,null);? ?
?? ??? ??? ????? //fos_jpg.close();
?? ??? ??? ????? File file = new File("d:/img.png");
?? ??? ????????? ChartUtilities.saveChartAsPNG(file,chart,640,480);//把报表保存为文件
?? ??? ??? ?} catch (Exception e) {
?? ??? ??? ??? ?e.printStackTrace();
?? ??? ??? ?}
?? ??? ??? ?ChartPreview(chart);
?? ?}
?? ?/**
?? ? *
?? ? * @datetime 2011-12-21 上午10:12:22
?? ? * @Title getDataSet
?? ? * @Description 获取饼图数据
?? ? *
?? ? */
?? ?private static PieDataset getDataSet() {? ?
?? ??? ?DefaultPieDataset dataset = new DefaultPieDataset();? ?
?? ??? ?dataset.setValue(" 市场前期", new Double(10));? ?
?? ??? ?dataset.setValue(" 立项", new Double(15));? ?
?? ??? ?dataset.setValue(" 计划", new Double(10));? ?
?? ??? ?dataset.setValue(" 需求与设计", new Double(10));? ?
?? ??? ?dataset.setValue(" 执行控制", new Double(35));? ?
?? ??? ?dataset.setValue(" 收尾", new Double(10));? ?
?? ??? ?dataset.setValue(" 运维",new Double(10));? ?
?? ??? ?return dataset;???????? ?
?? ?}
?? ?
?? ?@SuppressWarnings("deprecation")

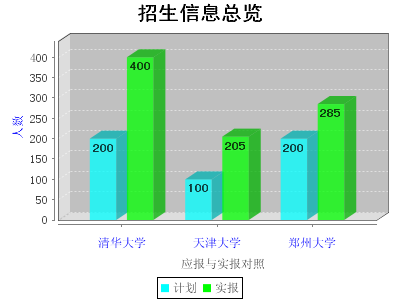

?? ?private static void CategoryDatasetGo(){
?? ??? ?CategoryDataset dataset = getCateDataSet();
?? ??? ?Font xfont = new Font("宋体",Font.PLAIN,12);
??????? JFreeChart chart = ChartFactory.createBarChart3D(
??????????????????????????????????????????????? "招生信息总览", // 图表标题
??????????????????????????????????????????????? "应报与实报对照", // 目录轴的显示标签
??????????????????????????????????????????????? "人数", // 数值轴的显示标签
??????????????????????????????????????????????? dataset, // 数据集
??????????????????????????????????????????????? PlotOrientation.VERTICAL, // 图表方向：水平、垂直
??????????????????????????????????????????????? true, ?? ?// 是否显示图例(对于简单的柱状图必须是false)
??????????????????????????????????????????????? true, ?? ?// 是否生成工具
??????????????????????????????????????????????? true ?? ?// 是否生成URL链接
??????????????????????????????????????????????? );
???? // 设置图标题的字体? ?
?? ??? ?Font font = new Font("黑体",Font.CENTER_BASELINE,20);??? ?
?? ??? ?chart.getTitle().setFont(font);
?? ??? ?//设置图片底部字体
?? ? ??? ?chart.getLegend().setItemFont(xfont);
?? ? ??? ?
??????? CategoryPlot plot = chart.getCategoryPlot();//获得图表区域对象
??????? // X 轴 ?
??????? //设置图表的纵轴和横轴org.jfree.chart.axis.CategoryAxis
??????? org.jfree.chart.axis.CategoryAxis domainAxis = plot.getDomainAxis();
??????? domainAxis.setLowerMargin(0.1);//设置距离图片左端距离此时为10%
??????? domainAxis.setUpperMargin(0.1);//设置距离图片右端距离此时为百分之10
??????? domainAxis.setCategoryLabelPositionOffset(10);//图表横轴与标签的距离(10像素)
??????? domainAxis.setCategoryMargin(0.2);//横轴标签之间的距离20%
??????? //domainAxis.setMaximumCategoryLabelLines(1);
??????? //domainAxis.setMaximumCategoryLabelWidthRatio(0);
??????? domainAxis.setLabelFont(xfont);// X轴标题
??????? domainAxis.setTickLabelFont(xfont);// X轴数值
??????? domainAxis.setTickLabelPaint(Color.BLUE) ; // 字体颜色 ?
??????? domainAxis.setCategoryLabelPositions(CategoryLabelPositions.STANDARD); // 横轴上的label斜显示
?????? ?
??????? //设定柱子的属性
??????? org.jfree.chart.axis.ValueAxis rangeAxis = plot.getRangeAxis();
??????? rangeAxis.setUpperMargin(0.1);//设置最高的一个柱与图片顶端的距离(最高柱的10%)
??????? rangeAxis.setLabelFont(xfont);// Y轴标题
??????? rangeAxis.setTickLabelFont(xfont);//Y轴数值
??????? rangeAxis.setLabelPaint(Color.BLUE) ; // 字体颜色 ?
??????? rangeAxis.setTickLabelFont(xfont);
??????? //设置图表的颜色
??????? org.jfree.chart.renderer.category.BarRenderer3D renderer;
??????? renderer = new org.jfree.chart.renderer.category.BarRenderer3D();
??????? renderer.setBaseOutlinePaint(Color.red);
??????? renderer.setSeriesPaint(0, new Color(0, 255, 255));//计划柱子的颜色为青色
??????? renderer.setSeriesOutlinePaint(0,Color.BLACK);//边框为黑色
??????? renderer.setSeriesPaint(1, new Color(0, 255, 0));//实报柱子的颜色为绿色
??????? renderer.setSeriesOutlinePaint(1,Color.red);//边框为红色
??????? renderer.setItemMargin(0.1);//组内柱子间隔为组宽的10%
??????? //显示每个柱的数值，并修改该数值的字体属性
??????? renderer.setItemLabelGenerator(new StandardCategoryItemLabelGenerator());
??????? renderer.setItemLabelFont(new Font("黑体",Font.BOLD,12));//12号黑体加粗
??????? renderer.setItemLabelPaint(Color.black);//字体为黑色
??????? renderer.setItemLabelsVisible(true);
??????? plot.setRenderer(renderer);//使用我们设计的效果
??????? //设置纵横坐标的显示位置
??????? plot.setDomainAxisLocation(AxisLocation.BOTTOM_OR_LEFT);//学校显示在下端(柱子竖直)或左侧(柱子水平)
??????? plot.setRangeAxisLocation(AxisLocation.BOTTOM_OR_LEFT); //人数显示在下端(柱子水平)或左侧(柱子竖直)
??????? try {
????????? File file = new File("d:/student.png");
????????? ChartUtilities.saveChartAsPNG(file,chart,400,300);//把报表保存为文件
??????? }catch (Exception e) {
????????????????? String s = e.getLocalizedMessage();
????????????????? s = e.getMessage();
????????????????? s = e.toString();
??????? }
?????? ?
?? ???? ChartPreview(chart);
?? ?}
?? ?/**
?? ? * @datetime 2011-12-21 上午11:35:09
?? ? * @Title ChartPreview
?? ? * @Description 预览图片
?? ? *
?? ? */
?? ?private static void ChartPreview(JFreeChart chart) {
?? ??? ?//******************************//
?? ???? //* 将生成的报表放到预览窗口中
?? ???? //******************************//
?? ???? final ChartFrame preview = new ChartFrame("招生信息",chart);
?? ????? preview.addWindowListener(new WindowAdapter() {
?? ??????? public void windowClosing(final WindowEvent event) {
?? ????????? preview.dispose();
?? ??????? }
?? ????? });
?? ????? preview.pack();
?? ?
?? ????? //调整预览窗口的大小和位置,适合屏幕，并且居中
?? ????? Dimension screenSize = Toolkit.getDefaultToolkit().getScreenSize();
?? ????? preview.setSize(screenSize.width,screenSize.height-50);//适合屏幕，50表示把工具栏要考虑在内
?? ????? Dimension frameSize = preview.getSize();
?? ????? if (frameSize.height > screenSize.height) {
?? ??????? frameSize.height = screenSize.height;
?? ????? }
?? ????? if (frameSize.width > screenSize.width) {
?? ??????? frameSize.width = screenSize.width;
?? ????? }
?? ????? preview.setLocation( (screenSize.width - frameSize.width) / 2,
?? ???????????????? (screenSize.height - frameSize.height-50) / 2);
?? ?
?? ????? //显示报表预览窗口
?? ?
?? ????? preview.setVisible(true);
?? ?}
?? ?? /**
?? ??? *
?? ??? * @datetime 2011-12-21 上午10:12:50
?? ??? * @Title getCateDataSet
?? ??? * @Description 获取柱状图数据
?? ??? *
?? ??? */
?? ?? private static CategoryDataset getCateDataSet() {
?? ?????????? DefaultCategoryDataset dataset = new DefaultCategoryDataset();
?? ?????????? dataset.addValue(200, "计划", "清华大学");
?? ?????????? dataset.addValue(400, "实报", "清华大学");
?? ?????????? dataset.addValue(100, "计划", "天津大学");
?? ?????????? dataset.addValue(205, "实报", "天津大学");
?? ?????????? dataset.addValue(200, "计划", "郑州大学");
?? ?????????? dataset.addValue(285, "实报", "郑州大学");
?? ?????????? return dataset;
?? ?? }
?? ?? /**
?? ??? *
?? ??? * @datetime 2011-12-21 下午02:29:20
?? ??? * @Title XYSplineRendererGo
?? ??? * @Description 平滑曲线图
?? ??? *
?? ??? */

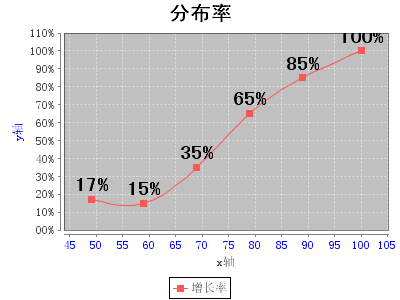

?? ?? private static void XYSplineRendererGo(){
?? ??? ?? XYDataset dataset= getXYDataset();
?? ??? ?? Font xfont = new Font("宋体",Font.PLAIN,12);
?? ??? ?? JFreeChart chart = ChartFactory.createXYLineChart("分布率", "x轴", "y轴", dataset, PlotOrientation.VERTICAL, true, false, false);
?? ??? ?? //设置图标题的字体? ?
?? ??? ?? Font font = new Font("黑体",Font.CENTER_BASELINE,20);
?? ??? ?? chart.getTitle().setFont(font);
?? ??? ?? //设置图例字体
?? ??? ?? chart.getLegend().setItemFont(xfont);
?? ??? ? ?
?? ??? ?? XYPlot plot = (XYPlot) chart.getPlot();
?? ??? ?? ValueAxis domainAxis= plot.getDomainAxis();
?? ??? ?? domainAxis.setLowerMargin(0.1);//设置距离图片左端距离此时为10%
?? ??? ?? domainAxis.setUpperMargin(0.1);//设置距离图片右端距离此时为百分之10
?? ??? ?? domainAxis.setLabelFont(xfont);// X轴标题
?? ??? ?? domainAxis.setTickLabelFont(xfont);// X轴数值
?? ??? ?? domainAxis.setTickLabelPaint(Color.BLUE) ; // 字体颜色
?? ??? ? ?
?? ??? ?? NumberAxis? rangeAxis=(NumberAxis)plot.getRangeAxis();
?? ??? ?? rangeAxis.setUpperMargin(0.1);//设置最高的一个柱与图片顶端的距离(最高柱的10%)
?? ?????? rangeAxis.setLabelFont(xfont);// Y轴标题
?? ?????? rangeAxis.setTickLabelFont(xfont);//Y轴数值
?? ?????? rangeAxis.setLabelPaint(Color.BLUE) ; // 字体颜色 ?
?? ?????? rangeAxis.setTickLabelFont(xfont);
?? ?????? NumberFormat numberformat = new DecimalFormat("00%");
?? ?????? rangeAxis.setNumberFormatOverride(numberformat);// 设置y轴以百分比方式显示
?? ?????? //平滑曲线
?? ?????? XYItemRenderer renderer = new XYSplineRenderer();
?? ?????? renderer.setItemLabelPaint(Color.black);//字体为黑色
?? ?????? renderer.setItemLabelsVisible(true);
?? ?????? renderer.setItemLabelFont(font);
?? ?????? //采集点采用百分比
?? ?????? /*NumberFormat nfP = NumberFormat.getPercentInstance();
?? ?????? nfP.setMaximumFractionDigits(2); //百分数格式
?? ?????? renderer.setBaseItemLabelGenerator(
?? ??? ??? ????????? new StandardXYItemLabelGenerator
?? ??? ??? ????????? ( "{2}",NumberFormat.getPercentInstance(),
?? ??? ??? ????????? NumberFormat.getPercentInstance()));*/
?? ??? ?? plot.setRenderer(renderer);
?? ??? ? ?
?? ??? ?? try {
?? ?????????? File file = new File("d:/xy.png");
?? ?????????? ChartUtilities.saveChartAsPNG(file,chart,400,300);//把报表保存为文件
?? ???????? }catch (Exception e) {
?? ?????????????????? String s = e.getLocalizedMessage();
?? ?????????????????? s = e.getMessage();
?? ?????????????????? s = e.toString();
?? ???????? }
?? ???????? ChartPreview(chart);
?? ?? }
?? ? ?
?? ?? private static XYSeriesCollection getXYDataset(){
?? ??? ?? XYSeries dataSeries = new XYSeries("增长率");
?? ??? ?? dataSeries.add(49,0.17);
?? ??? ?? dataSeries.add(59,0.15);
?? ??? ?? dataSeries.add(69,0.35);
?? ??? ?? dataSeries.add(79,0.65);
?? ??? ?? dataSeries.add(89,0.85);
?? ??? ?? dataSeries.add(100,1.00);
?? ??? ?? XYSeriesCollection xyDataset = new XYSeriesCollection();
?? ??? ?? xyDataset.addSeries(dataSeries);
?? ??? ?? return xyDataset;
?? ?? }
}
转自：http://blog.csdn.net/jbgtwang/article/details/7091300
