(转载自http://sunjun041640.blog.163.com/blog/static/25626832200992334339664/??仅供自己学习参考)powerdesigner 12 mysql 5.0 逆向工程 数据库 pdm 物理模型2009年08月13日 星期四 上午 09:19

传说中，程序员们喜欢用powerDesign进行数据库建模。通常都是先设计出物理模型图，在转换出数据库需要的SQL语句，从而生成数据库。
但，江湖中流传着“powerDesign逆向工程”的传说。好，我们今天就来利用PowerDesign来建立逆向工程。

基于MySql 5.0 的数据库，PowerDesigner12.主要分为这几个步骤。

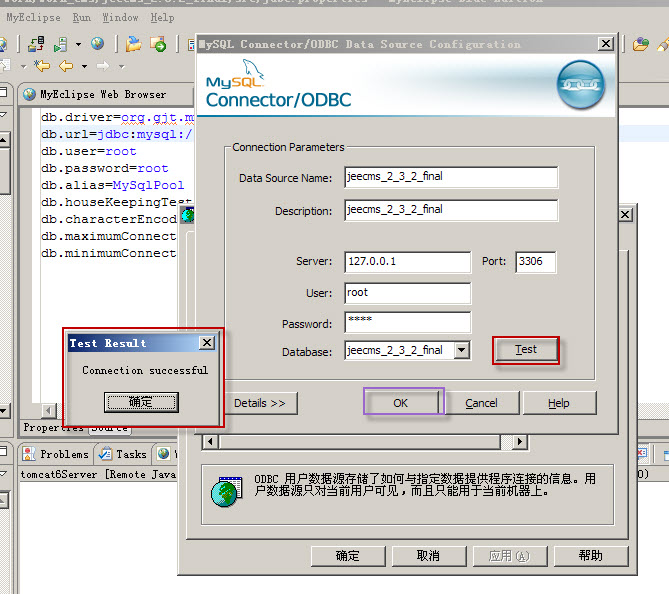

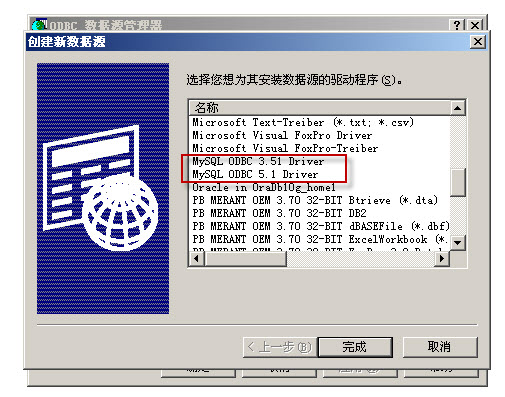

1> 通过windows数据源管理，建立ODBC数据源。

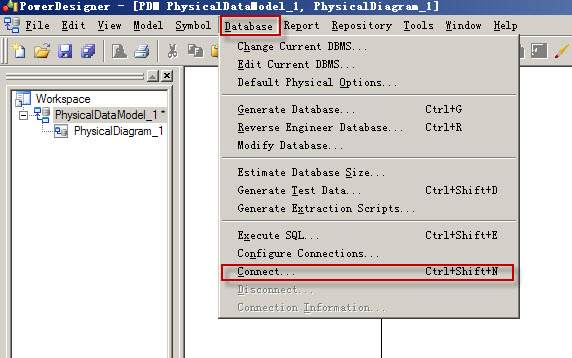

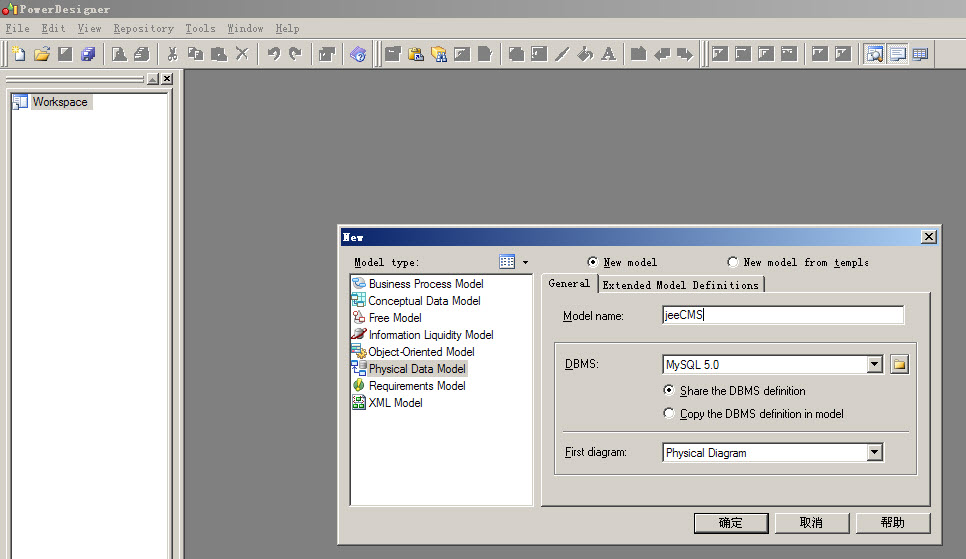

2> 通过powerDesigner使用ODBC数据源，建立PowerDesigner的数据源。

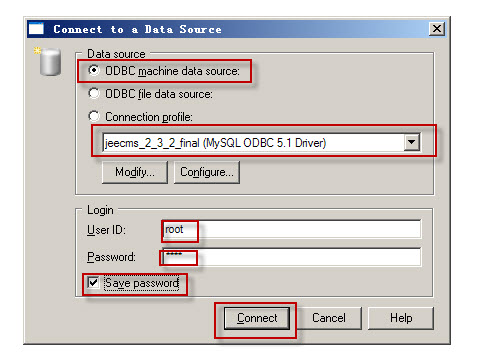

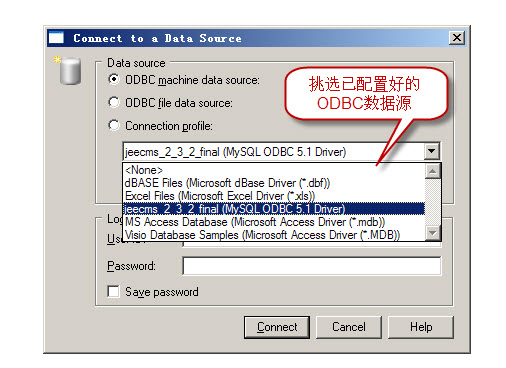

选择已经配置好的ODBC数据源。

2> 使用PowerDesigner进行逆向工程。

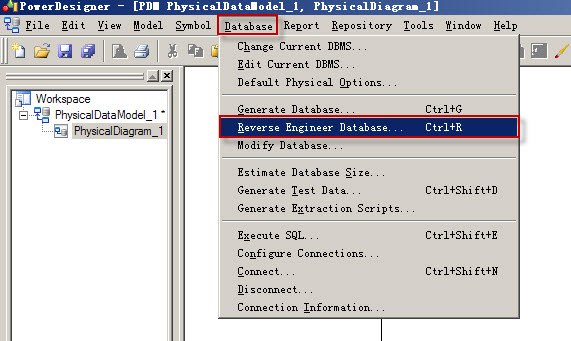

选择 DataBase----Reverse Engineer Database。

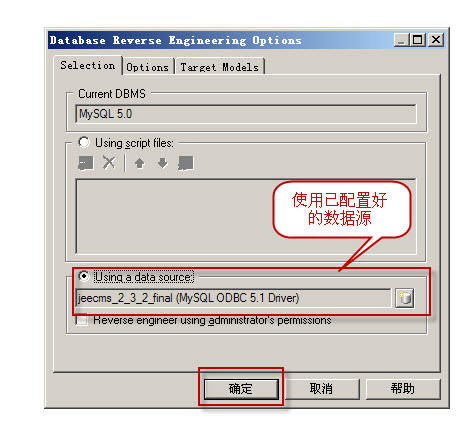

使用已经配置好的数据源。

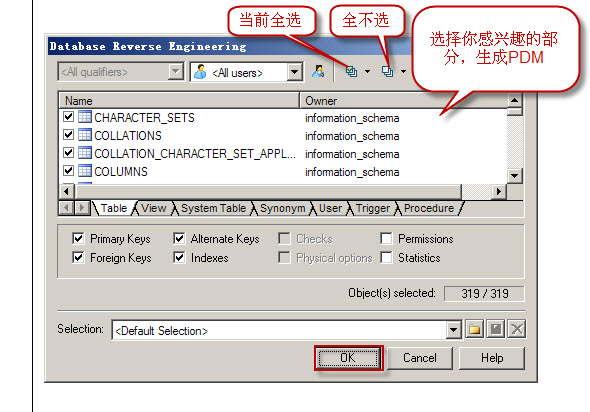

选择你感兴趣的内容。

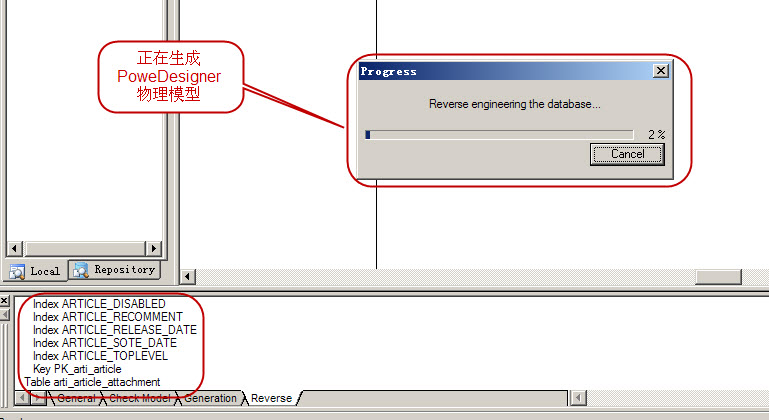

生成物理模型。

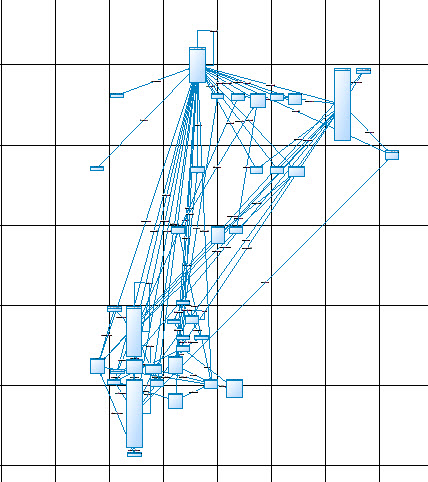

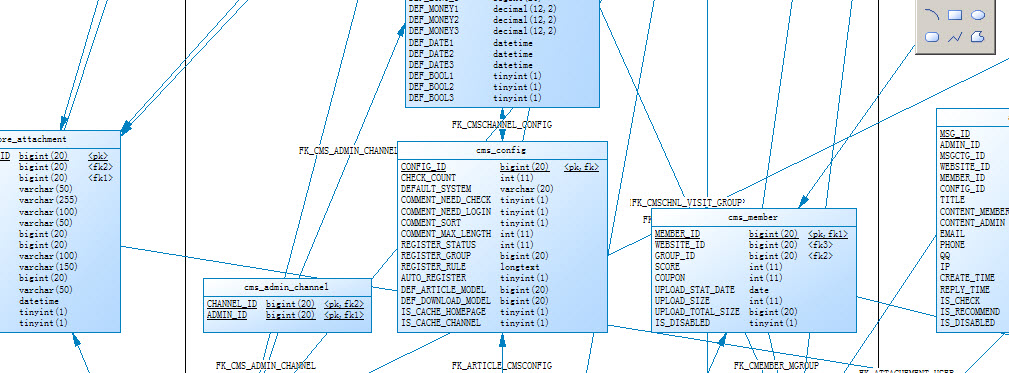

我们稍做等待，我出现了我们需要的数据模型。如下图：

放大后

到这里，我们的逆向工程，就完成了。
