软件环境：envi4.7，envi5.0
散点图可以观察图像的结构，在图像分析中具有重要的作用。最近使用ENVI软件，所以研究一下它的散点图功能情况。
１、envi4.7与envi5.0-classic自带的散点图（只是绘制Image窗口中的，不是绘制全局的）

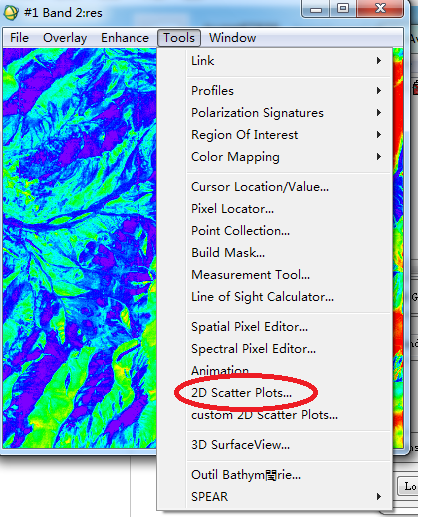

功能位置：Image窗口中，Tools->2D Scatter plots...
界面示图：
然后选择X波段，Y波段就OK了！

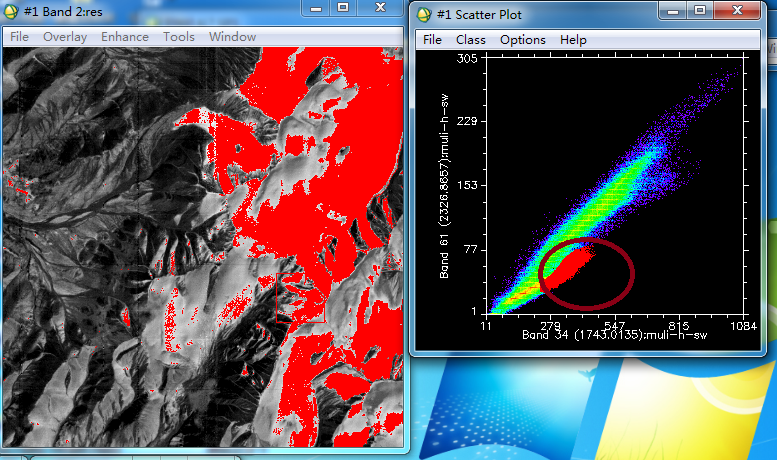

这个功能比较强大，选取散点能在图像上显示这些散点的位置，在图像上单击能知道图像这点在散点图上的位置。
这个散点图描述的就是Image窗口中的图像，不是全部图像所以，有人写了散点图的扩展补丁
2、散点图的扩展补丁（envi4.7，envi5.0-classic均可使用，绘制全局散点图以及回归拟合）
散点图的扩展补丁下载地址：http://download.csdn.net/detail/kupe87826/4760491
如何使用补丁呢?
（1）将下载下来的SCATTER_PLOT2.sav拷贝到envi安装目录的save_add文件夹下

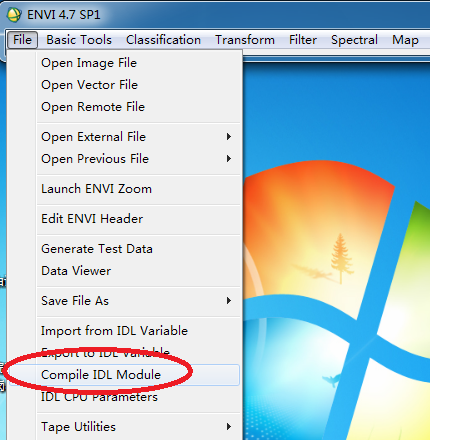

（2）载入模块，菜单File->Compile IDL Moudle
（3）Image窗口中，Tools->custom 2D Scatter plots...
3、envi5.0新界面中的散点图（局部，全局都可绘制）
功能位置：Display->2D Scatter Plot
选择x和y轴波段，如下图所示，有一个可选框：Viewable Area Only，不选择就是整个图像的二维散点图。
同样，这个功能比较强大，选取散点能在图像上显示这些散点的位置，在图像上单击能知道图像这点在散点图上的位置。
4、问题
散点图扩展补丁和envi5.0新界面的散点图冲突，目前解决冲突方法删除scatter_plot.sav就行了。
5、我的策略
我感觉envi5.0新界面用起来很怪，散点图扩展补丁的功能只是绘制全局散点图及拟合，所以我一般在envi4.7下操作，需要看图像结构时就使用一下新envi5.0新界面的散点图功能。
