前两日，在微博上说：“到今天为止，我至少亏欠了3篇文章待写：1、KD树：http://weibo.com/1580904460/z1PosdcKj；2、神经网络：http://weibo.com/1580904460/yBmhfrOGl；3、编程艺术第28章：http://weibo.com/1580904460/z4ZGFiDcY。你看到，blog内的文章与你于别处所见的任何都不同。于是，等啊等，等一台电脑，只好等待..”。得益于朋友田，借了我一台电脑（借他电脑的时候，我连表示感谢，他说“能找到工作全靠你的博客，这点儿小忙还说，不地道”，有的时候，稍许感受到受人信任也是一种压力，愿我不辜负大家对我的信任），于是今天开始Top 10 Algorithms in Data Mining系列第三篇文章，即本文「从K近邻算法谈到KD树、SIFT+BBF算法」的创作。
一个人坚持自己的兴趣是比较难的，因为太多的人太容易为外界所动了，尤其当你无法从中得到多少实际性的回报时，所幸，我能一直坚持下来。毕达哥拉斯有句名言：万物为数，最近在读「微积分概念的发展史」也感受到了这一点。同时，从算法到数据挖掘、机器学习，再到数学，其中每一个领域任何一个细节都值得探索终生，或许，这就是“终生为学”的意思吧。
本文第一部分讲K近邻算法，第二部分讲K近邻算法的一种实现--KD树的相关实现及应用，同时，你将看到，K近邻算法同本系列的前两篇文章所讲的决策树分类贝叶斯分类，及支持向量机SVM一样，也是用于解决分类问题的算法，而本数据挖掘十大算法系列也会按照分类，聚类，关联分析，预测回归等问题依次展开阐述。
OK，行文仓促，本文若有任何漏洞，问题或者错误，欢迎朋友们随时不吝指正，各位的批评也是我继续写下去的动力之一。感谢。
何谓K近邻算法，即K-nearest_neighbor，简称KNN算法，单从名字来猜想，可以简单粗暴的认为是：K个最近的邻居，当K=1时，算法便成了最近邻算法，即寻找最近的那个邻居。
用官方的话来说，所谓K近邻算法，即是给定一个训练数据集，对新的输入实例，在训练数据集中找到与该实例最邻近的K个实例（也就是上面所说的K个邻居），这K个实例的多数属于某个类，就把该输入实例分类到这个类中。根据这个说法，咱们来看下引自维基百科上的一幅图：
如上图所示，有两类不同的样本数据，分别用蓝色的小正方形和红色的小三角形表示，而图正中间的那个绿色的圆所标示的数据则是待分类的数据。也就是说，现在，我们不知道中间那个绿色的数据是从属于哪一类（蓝色小正方形or红色小三角形），下面，我们就要解决这个问题：给这个绿色的圆分类。
我们常说，物以类聚，人以群分，判别一个人是一个什么样品质特征的人，常常可以从他/她身边的朋友入手，所谓观其友，而识其人。我们不是要判别上图中那个绿色的圆是属于哪一类数据么，好说，从它的邻居下手。但一次性看多少个邻居呢？从上图中，你还能看到：
上文第一节，我们看到，K近邻算法的核心在于找到实例点的邻居，这个时候，问题就接踵而至了，如何找到邻居，邻居的判定标准是什么，用什么来度量。这一系列问题便是下面要讲的距离度量表示法。但有的读者可能就有疑问了，我是要找邻居，找相似性，怎么又跟距离扯上关系了？
这是因为特征空间中两个实例点的距离和反应出两个实例点形似程度。K近邻模型的特征空间一般是n维实属向量空间，使用的距离可以使欧式距离，也是可以是其它距离，下面，就来具体阐述下这些距离度量的表示法。
1. 欧氏距离，最常见的两点之间或多点之间的距离表示法，又称之为欧几里得度量，它定义于欧几里得空间中，如点 x = (x1,...,xn) 和 y = (y1,...,yn) 之间的距离为：
2. 曼哈顿距离，我们可以定义曼哈顿距离的正式意义为L1-距离或城市区块距离，也就是在欧几里得空间的固定直角坐标系上两点所形成的线段对轴产生的投影的距离总和。例如在平面上，座标（x1, y1）的点P1与座标（x2, y2）的点P2的曼哈顿距离为：(1)二维平面上两点a(x1,y1)与b(x2,y2)间的欧氏距离：
(2)三维空间两点a(x1,y1,z1)与b(x2,y2,z2)间的欧氏距离：
(3)两个n维向量a(x11,x12,…,x1n)与 b(x21,x22,…,x2n)间的欧氏距离：
也可以用表示成向量运算的形式：
3. 切比雪夫距离，若二个向量或二个点p 、and q，其座标分别为(1)二维平面两点a(x1,y1)与b(x2,y2)间的曼哈顿距离(2)两个n维向量a(x11,x12,…,x1n)与 b(x21,x22,…,x2n)间的曼哈顿距离
及
，则两者之间的切比雪夫距离定义如下：
， 这也等于以下Lp度量的极值：
，因此切比雪夫距离也称为L∞度量。
及
。4. 闵可夫斯基距离(Minkowski Distance)，闵氏距离不是一种距离，而是一组距离的定义。(1)二维平面两点a(x1,y1)与b(x2,y2)间的切比雪夫距离
(2)两个n维向量a(x11,x12,…,x1n)与 b(x21,x22,…,x2n)间的切比雪夫距离
这个公式的另一种等价形式是
(1) 闵氏距离的定义 两个n维变量a(x11,x12,…,x1n)与 b(x21,x22,…,x2n)间的闵可夫斯基距离定义为：其中p是一个变参数。
当p=1时，就是曼哈顿距离当p=2时，就是欧氏距离当p→∞时，就是切比雪夫距离根据变参数的不同，闵氏距离可以表示一类的距离。
除了上述1.2节如何定义邻居的问题之外，还有一个选择多少个邻居，即K值定义为多大的问题。不要小看了这个K值选择问题，因为它对K近邻算法的结果会产生重大影响。如李航博士的一书「统计学习方法」上所说：
1.4、
之前blog内曾经介绍过SIFT特征匹配算法，特征点匹配和数据库查、图像检索本质上是同一个问题，都可以归结为一个通过距离函数在高维矢量之间进行相似性检索的问题，如何快速而准确地找到查询点的近邻，不少人提出了很多高维空间索引结构和近似查询的算法。
一般说来，索引结构中相似性查询有两种基本的方式：
同样，针对特征点匹配也有两种方法：
最容易的办法就是线性扫描，也就是我们常说的穷举搜索，依次计算样本集E中每个样本到输入实例点的距离，然后抽取出计算出来的最小距离的点即为最近邻点。此种办法简单直白，但当样本集或训练集很大时，它的缺点就立马暴露出来了，举个例子，在物体识别的问题中，可能有数千个甚至数万个SIFT特征点，而去一一计算这成千上万的特征点与输入实例点的距离，明显是不足取的。另外一种，就是构建数据索引，因为实际数据一般都会呈现簇状的聚类形态，因此我们想到建立数据索引，然后再进行快速匹配。索引树是一种树结构索引方法，其基本思想是对搜索空间进行层次划分。 那这种索引树应该是一种什么样的树呢？Rudolf Bayer 和 Ed McCreight 于1972年，在Boeing Research Labs 工作时发明了B 树，后续人们在B树的基础上提出了B+树，B*树，之前blog除了介绍B树系列之外，也介绍了R树，但不论是B树家族还是R树，都不是应对空间层次划分的树。1975年，来自斯坦福大学的Jon Louis Bentley在ACM杂志上发表的一篇论文：Multidimensional Binary Search Trees Used for Associative Searching 中正式提出和阐述的了k-d树。
2.1、什么是KD树首先必须搞清楚的是，k-d树是一种空间划分树，说白了，就是把整个空间划分为特定的几个部分，然后在制定空间的部分内进行相关搜索操作。

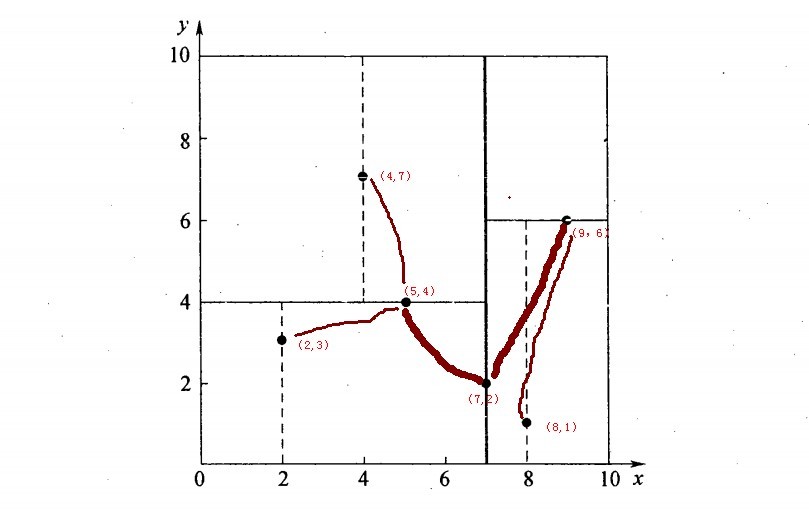

举一个简单直观的实例来介绍k-d树算法。假设有6个二维数据点{（2,3），（5,4），（9,6），（4,7），（8,1），（7,2）}，数据点位于二维空间内，如下图所示。为了能有效的找到最近邻，k-d树采用分而治之的思想，即将整个空间划分为几个小部分，首先，粗黑线将空间一分为二，然后在两个子空间中，细直线又将整个空间划分为四部分，最后虚黑直线将这四部分进一步划分。

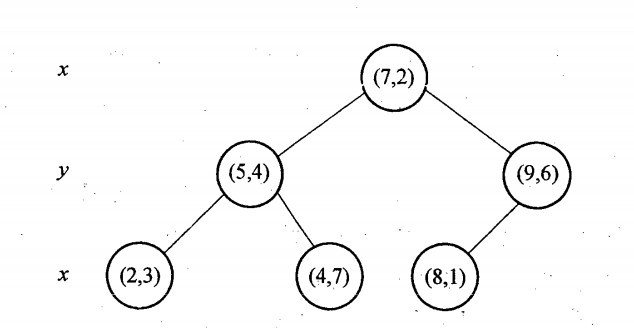

经过对上图所示的空间划分之后，我们可以看出，点(7,2)可以为根结点，(5,4)和(9,6)则为根结点的左右子结点，而(2,3)，(4,7)则为(5,4)的左右孩子，最后，(8,1)为(9,6)的左孩子。如此，便形成了这样一棵k-d树：
k-d树算法可以分为两大部分，一部分是有关k-d树本身这种数据结构建立的算法，另一部分是在建立的k-d树上如何进行最邻近查找的算法。
2.2、KD树的构建

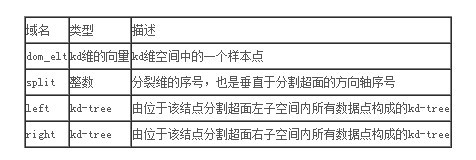

k-d树的数据结构
代码如下所示：
在k-d树中进行数据的查找也是特征匹配的重要环节，其目的是检索在k-d树中与查询点距离最近的数据点。这里先以两个简单的实例来描述最邻近查找的基本思路。

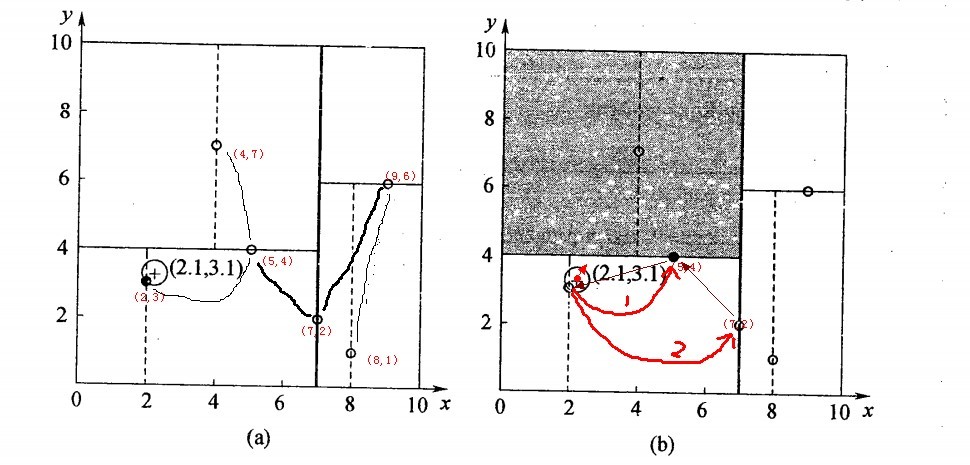

星号表示要查询的点（2.1,3.1）。通过二叉搜索，顺着搜索路径很快就能找到最邻近的近似点，也就是叶子节点（2,3）。而找到的叶子节点并不一定就是最邻近的，最邻近肯定距离查询点更近，应该位于以查询点为圆心且通过叶子节点的圆域内。为了找到真正的最近邻，还需要进行'回溯'操作：算法沿搜索路径反向查找是否有距离查询点更近的数据点。此例中先从（7,2）点开始进行二叉查找，然后到达（5,4），最后到达（2,3），此时搜索路径中的节点为<（7,2），（5,4），（2,3）>，首先以（2,3）作为当前最近邻点，计算其到查询点（2.1,3.1）的距离为0.1414，然后回溯到其父节点（5,4），并判断在该父节点的其他子节点空间中是否有距离查询点更近的数据点。以（2.1,3.1）为圆心，以0.1414为半径画圆，如图4所示。发现该圆并不和超平面y = 4交割，因此不用进入（5,4）节点右子空间中去搜索。
再回溯到（7,2），以（2.1,3.1）为圆心，以0.1414为半径的圆更不会与x = 7超平面交割，因此不用进入（7,2）右子空间进行查找。至此，搜索路径中的节点已经全部回溯完，结束整个搜索，返回最近邻点（2,3），最近距离为0.1414。

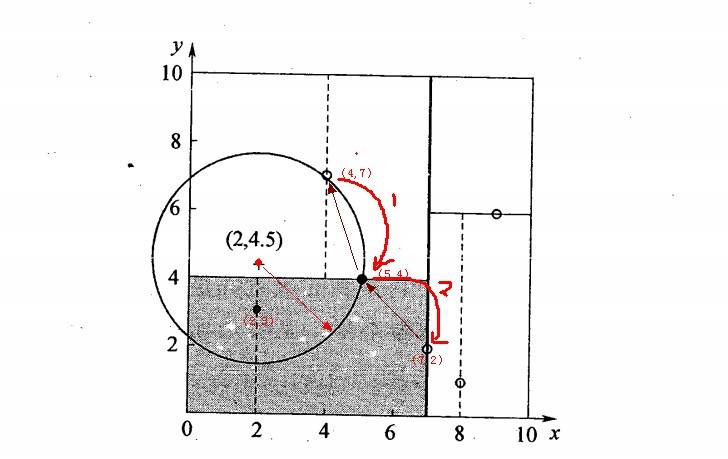

一个复杂点了例子如查找点为（2，4.5）。同样先进行二叉查找，先从（7,2）查找到（5,4）节点，在进行查找时是由y = 4为分割超平面的，由于查找点为y值为4.5，因此进入右子空间查找到（4,7），形成搜索路径<（7,2），（5,4），（4,7）>，取（4,7）为当前最近邻点，计算其与目标查找点的距离为3.202。然后回溯到（5,4），计算其与查找点之间的距离为3.041。以（2，4.5）为圆心，以3.041为半径作圆，如图5所示。可见该圆和y = 4超平面交割，所以需要进入（5,4）左子空间进行查找。此时需将（2,3）节点加入搜索路径中得<（7,2），（2,3）>。回溯至（2,3）叶子节点，（2,3）距离（2,4.5）比（5,4）要近，所以最近邻点更新为（2，3），最近距离更新为1.5。回溯至（7,2），以（2,4.5）为圆心1.5为半径作圆，并不和x = 7分割超平面交割，如图6所示。至此，搜索路径回溯完。返回最近邻点（2,3），最近距离1.5。
k-d树查询算法的伪代码如下所示：
还是以上面的查询（2,4.5）为例，搜索的算法流程为：
....

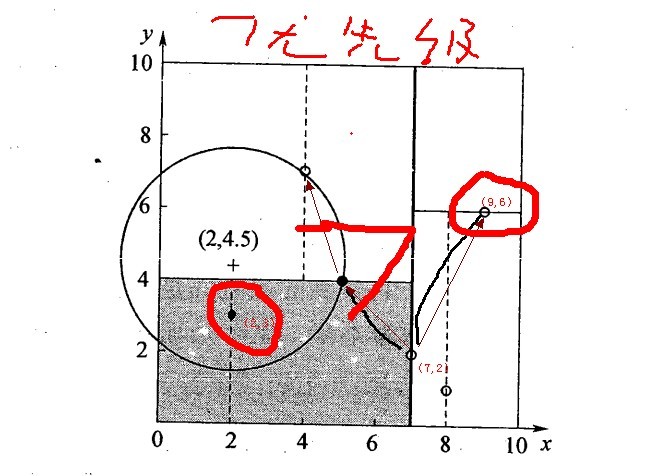

第三部分、KD树的应用：SIFT+kd_BBF搜索算法3.1、SIFT特征匹配算法之前本blog内阐述过图像特征匹配SIFT算法，写过五篇文章，这五篇文章分别为：
不熟悉SIFT算法相关概念的可以看上述几篇文章，这里不再做赘述。在sift算法中，给定两幅图片图片，若要做特征匹配，一般会先提取出图片中的下列相关属性作为特征点（注，以下代码分析基于Rob Hess维护的sift库）：
“编译的过程中，直接用的VS2010 + opencv（并没下gsl）。2012.09.24”。....
