Chrome页面渲染的GPU加速技术 - 基础：WebKit软件渲染模式
参考来源：http://www.chromium.org/developers/design-documents/gpu-accelerated-compositing-in-chrome

WebKit的渲染引擎代码非常复杂，文档又比较欠缺。为了易于理解Chrome中GPU加速渲染的工作原理，最好先了解一下WebKit如何来渲染页面的。
我们先从非GPU加速的渲染来进行介绍，然后在此基础上再说GPU发挥了什么作用。

1. 节点（Nodes）和DOM树在WebKit中，网页内容是通过由一些节点（Node）组成的树型结构组织在一起的，被称作DOM树。页面中的每个HTML元素以及元素携带的数据被保存在一个节点（Node）中。
DOM树中，最根部的节点（Node）总是一个Document节点。

2. 节点（Nodes）与渲染对象（RenderObjects）DOM树中每个可以显示的节点（Node），都对应一个渲染对象（RenderObject），渲染对象被存储在一个有层级的树形结构中，叫做渲染树（Render Tree）。
一个渲染对象知道如何绘制其对应的节点到画布上，它对图形环境（GraphicsContext）执行一系列绘图操作，然后由图形环境（GraphicsContext）将绘图产生的像素值映射到显示屏幕上。

在Chrome中，2D图形环境（GraphicsContext）封装在Skia库中，大部分的绘图调用，都是针对SkCanvas或者SkPlatformCanvas的（详细内容请参考Chrome Skia）。

在软件渲染模式下，整个页面只需要一个图形环境（GraphicsContext），所有的渲染对象（RenderObject）都对它进行绘制。

3. 渲染对象（RenderObjects）与渲染图层（RenderLayers）每个渲染对象（RenderObject）都有其对应的渲染图层（RenderLayer），或者是直接关联，或者是通过其根对象（其根级RenderObject）间接关联。

一般来讲，拥有相同坐标空间（如受控于相同的CSS变换）的渲染对象会属于同一个渲染图层。渲染图层可以保证渲染对象在重叠、半透明等情况时，能以正确层叠次序进行绘制。
RenderBoxModelObject::requiresLayer()中定义了一些为渲染对象创建新渲染图层的前提条件，如：

 * 渲染对象是页面的根对象；
 * 渲染对象有独立的CSS定位属性（相对、绝对、变换）；
 * 渲染对象是透明的；
 * 覆盖有透明（Alpha）蒙版或者反射层；
 * 有CSS效果滤镜；
 * 该渲染对象对应于<canvas>标签指定的WebGL或者2D加速图形元素；
 * 该渲染对象对应于<video>标签元素；

注意渲染对象与渲染图层间不存在一对一关系，一个渲染对象，要么对应于专为它创建的的渲染图层，要么对应于其某级根对象的渲染图层。

渲染图层（RenderLayers）也是以树形结构来组织的，根部的图层即对应渲染树（Render Tree）中根部的渲染对象。
每个渲染图层（RenderLayer）同时存储在两个基于不同深度值方向（Z-Order）的列表中：正向深度列表posZOrderList，以及负向深度列表negZOrderList。

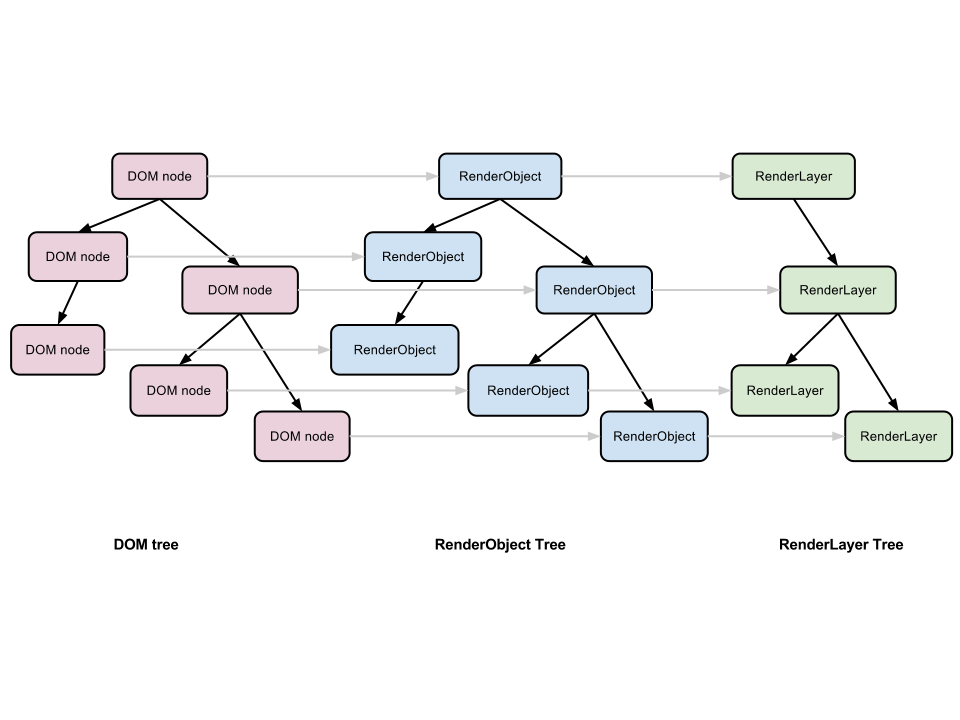

4. 三个树结构可以说，渲染过程中，有三个树形结构各司其职：

 * DOM树（DOM Tree），持有构成页面的所有的数据节点对象；
 * 渲染对象树（RenderObject Tree），持有与可显示节点（Node）一对一的渲染对象，每个渲染对象知道如何绘制与其对应的节点；

 * 渲染图层树（RenderLayer Tree），基于渲染对象树构建的层级树，每个渲染图层对应一至多个渲染对象；

5. 软件渲染过程WebKit在渲染页面时，从根节点开始遍历渲染图层树（RenderLayer Tree），直至叶子节点，在页面渲染的实现上，WebKit包含两种方式：
软件渲染和硬件加速渲染，而软件渲染是最基本的方式。

软件渲染过程，整个页面中的每个渲染图层按照深度从后向前的顺序依次被绘制，渲染图层的主要绘制工作都是在RenderLayer::paintLayer()中完成，其中大概包含如下步骤：

 a. 判断图层边界是否与刷新矩形有交叉；
 b. 通过调用图层的paintLayer()方法，屏幕深度上从前向后，递归绘制negZOrderList列表中位于该图层后面的图层；
 c. 让该图层相关联的所有渲染对象（RenderObject）完成各自的绘制；
 d. 渲染对象（RenderObject）的绘制过程，从那个创建该图层的对象开始，向渲染对象树（RenderObject Tree）末端遍历，
    直至遇到一个不属于当前渲染图层（RenderLayer）的渲染对象（RenderObject）而结束；
 e. 通过调用图层的paintLayer()方法，屏幕深度上从后向前，递归绘制posZOrderList列表中位于该图层前面的图层。

在这种渲染方式下，渲染对象通过对绘图环境（GraphicsContext，Chrome中的Skia库）执行一系列绘图操作，将自己的内容绘制在内存位图上。

绘图环境本身并不关心图层的概念，但是在绘制半透明图层时有一点需要注意：半透明图层在开始绘制渲染对象时，会调用GraphicsContext::beginTransparencyLayer()，
在Skia库的实现中，这个调用会使得后续的所有绘制都在独立的位图上进行，以至于当该图层相对应的所有对象渲染完成时（此时endTransparencyLayer()方法被调用），
这些独立位图能够与基础图像（或者称背景图像）进行合成（进行必要的Alpha混合，以实现半透明效果）。

6. 将WebKit渲染结果显示在屏幕上

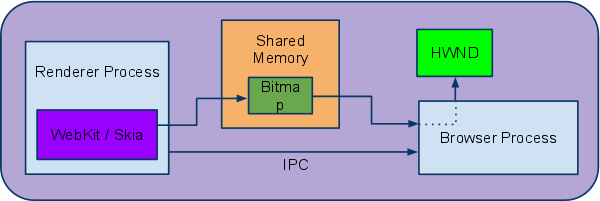

当所有的渲染图层（RenderLayers）将内容绘制到内存位图上之后，还需要将内存位图呈现在屏幕上。在Chrome系统中，渲染器进程会将渲染好的内存位图放入共享内存中，
然后通过IPC消息通知浏览器进程进行界面更新，浏览器进程收到IPC通知后，使用操作系统API，将内存位图绘制到指定窗口（标签对应的网页视图）上。
