JFreeChart笔记 (七) 时间序列图：值标记线
在一些比如说产量、销售额等的图表中常常会涉及到一个预期值或者目标值，这种值标记线如何在图表中画出来呢？这一节将教给大家值标记线的画法。
?

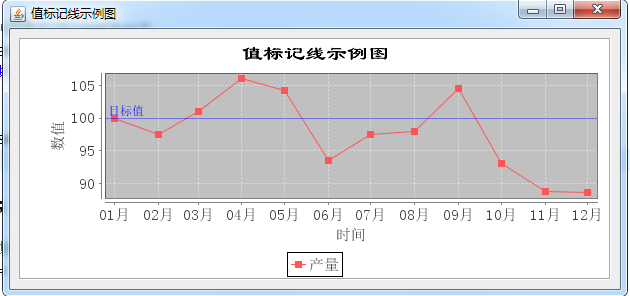

先看效果图：
?
?
实现代码如下，关键部分已标出：
package lw.release.s1TimeSeries;import java.awt.Color;import java.awt.Dimension;import java.awt.Font;import java.text.SimpleDateFormat;import javax.swing.BorderFactory;import javax.swing.JPanel;import javax.swing.border.CompoundBorder;import org.jfree.chart.ChartFactory;import org.jfree.chart.ChartPanel;import org.jfree.chart.JFreeChart;import org.jfree.chart.StandardChartTheme;import org.jfree.chart.axis.DateAxis;import org.jfree.chart.axis.DateTickUnit;import org.jfree.chart.axis.DateTickUnitType;import org.jfree.chart.plot.ValueMarker;import org.jfree.chart.plot.XYPlot;import org.jfree.chart.renderer.xy.XYItemRenderer;import org.jfree.chart.renderer.xy.XYLineAndShapeRenderer;import org.jfree.data.time.Month;import org.jfree.data.time.RegularTimePeriod;import org.jfree.data.time.TimeSeries;import org.jfree.data.time.TimeSeriesCollection;import org.jfree.data.xy.XYDataset;import org.jfree.ui.ApplicationFrame;import org.jfree.ui.RectangleAnchor;import org.jfree.ui.RefineryUtilities;import org.jfree.ui.TextAnchor;import lw.release.ChartBasePanel;/** * 时间序列图:值标记线 * * 新增功能点： * ① 图表中增加一条值标记线，可以作为销售额、产量等的目标值等 * * @author 刘伟 2012-10-26 * * 楼主辛勤整理，无私免费提供给大家观看，体惜楼主辛苦，转载时请注明出处：http://lw2078.iteye.com/ * */@SuppressWarnings("serial")public class TimeSeries06 extends ApplicationFrame {public TimeSeries06(String title) {super(title);setContentPane(new TimeSeriesPanel());}public JPanel createDemoPanel() {return new TimeSeriesPanel();}public static void main(String[] arg) {TimeSeries06 timeSeries = new TimeSeries06("值标记线示例图");timeSeries.pack();RefineryUtilities.centerFrameOnScreen(timeSeries);timeSeries.setVisible(true);}/** * 显示该Demo图表的容器 * * ChartBasePanel类是Swing框架下所有例子共同使用的，这里不重复贴出 * 这个类源码在：http://lw2078.iteye.com/blog/1705637 * */private class TimeSeriesPanel extends ChartBasePanel {private TimeSeries series;// 间隔定长时间(如年、月、日、时、分、秒等)的数据序列private ChartPanel chartPanel;private JFreeChart chart = createChart();// 创建一个JFreeChart时间序列图表public TimeSeriesPanel() {super();addChart(this.chart);// 将此JFreeChart加入JFreeChart列表中// 将JFreeChart放在专用的图表容器ChartPanel中this.chartPanel = new ChartPanel(this.chart);this.chartPanel.setPreferredSize(new Dimension(600, 250));// 设置chartPanel容器边框CompoundBorder compoundBorder = BorderFactory.createCompoundBorder(BorderFactory.createEmptyBorder(4, 4,4, 4),BorderFactory.createEtchedBorder());this.chartPanel.setBorder(compoundBorder);// 将chartPanel加入到本容器中add(this.chartPanel);}/** * 创建jfreechart图表 * */private JFreeChart createChart() {// 生成图表数据集合XYDataset xyDataset = createDataset(); // 增加汉字支持StandardChartTheme standardChartTheme=new StandardChartTheme("CN");//创建主题样式 standardChartTheme.setExtraLargeFont(new Font("隶书",Font.BOLD,20)); //设置标题字体 standardChartTheme.setRegularFont(new Font("SimSun",Font.PLAIN,15)); //设置图例的字体 standardChartTheme.setLargeFont(new Font("宋体",Font.PLAIN,15)); //设置轴向的字体 ChartFactory.setChartTheme(standardChartTheme); //应用主题样式 // 创建一个时间序列图表的JFreeChartJFreeChart jFreeChart = ChartFactory.createTimeSeriesChart("值标记线示例图", // 图表名"时间", // 横轴标签文字"数值", // 纵轴标签文字xyDataset,// 图表的数据集合true, // 是否显示图表中每条数据序列的说明false, // 是否显示工具提示false);// 是否显示图表中设置的url网络连接// XYPlot图表区域的设置对象,用来设置图表的一些显示属性XYPlot xyPlot = (XYPlot) jFreeChart.getPlot(); // 设置数据点和序列线的显示格式 XYItemRenderer r = xyPlot.getRenderer(); if (r instanceof XYLineAndShapeRenderer) { XYLineAndShapeRenderer renderer = (XYLineAndShapeRenderer) r; renderer.setBaseShapesVisible(true);// 数据点显示外框 renderer.setBaseShapesFilled(true);// 数据点外框内填充 } ////////////////////////// 新功能点 //////////////////////////////////// // 设置值标记线 ValueMarker valueMarker = new ValueMarker(100.0D); valueMarker.setPaint(Color.blue);// 值标记线颜色 valueMarker.setAlpha(0.9F);// 值标记线透明度 valueMarker.setLabel("目标值");// 值标记线显示的文字 valueMarker.setLabelPaint(Color.BLUE);// 值标记线显示的文字的颜色 valueMarker.setLabelFont(new Font("宋体",Font.PLAIN,12));// 值标记线显示的文字的字体 valueMarker.setLabelAnchor(RectangleAnchor.LEFT);// 值标记线显示的文字定位到最左端的数据点处 valueMarker.setLabelTextAnchor(TextAnchor.BOTTOM_LEFT); // 值标记线在显示的文字的下方左端 xyPlot.addRangeMarker(valueMarker);// 在图表中使用自定义的值标记线//////////////////////////////////////////////////////////////////// 设置X时间轴按月显示，时间间隔为1个月DateAxis dateAxis=(DateAxis)xyPlot.getDomainAxis();// DateAxis是X时间轴线的显示样式设置对象SimpleDateFormat frm = new SimpleDateFormat("MM月");// 设置时间显示样式dateAxis.setTickUnit(new DateTickUnit(DateTickUnitType.MONTH, 1, frm)); // 设置显示时间间隔为1年return jFreeChart;}/** * 创建jfreechart图表所用的数据集合 * * @return */private XYDataset createDataset() {// 生成数据序列this.series = new TimeSeries("产量");setSeriesData(series, 100, new Month(1,2011), 12); // 以月为时间单位，从2011年1月开始，随机产生12个月的模拟数据// 将两条数据序列都放在一个数据集合中TimeSeriesCollection dataset = new TimeSeriesCollection();dataset.addSeries(this.series);return dataset;}/** * 随机生成数据,自动定位到时间序列上的下一个时间点，将新数据点加入到数据序列中 * * @param series数据序列对象 * @param baseData生成的随机数据的基准值 * @param regularTime定长的时间间隔(年、月、日、时、分、秒等) * @param sampleNum 生成的数据点个数 */private void setSeriesData(TimeSeries series, double baseData, RegularTimePeriod regularTime, int sampleNum) {// 生成随机模拟数据double value = baseData;for (int i = 0; i < sampleNum; i++) {series.add(regularTime, value);regularTime = regularTime.next();//自动定位到下一个时间点value *= (1.0D + (Math.random() - 0.495D) / 4.0D);}}}}?
