BPMN2.0 工作流实例

1.BPMN 业务流程建模标注详细介绍请看

?? http://www.uml.org.cn/RequirementProject/200904141.asp

2.BPMN是OMG推出的一种工作流建模的标准。还有JBoss自己搞的Jbpm,但jbpm不是标准。

3.BPMN的资料不多，设计器设计出来的BPMN很多不是标准的BPMN2.0.如果eclipse stp bpmn,oracle bpm..

4.Jbpm4.3推出来之后，开始支持BPMN2.0.所以这次我用jbpm4.3的跑我设计的BPMN工作流。

5.准备工作(我的平台)

?? Eclipse 3.5.2

?? JDK1.6

?? Tomcat 6

?? JBPM4.3(安装请看http://blog.csdn.net/inkfish/archive/2010/01/10/5169700.aspx)

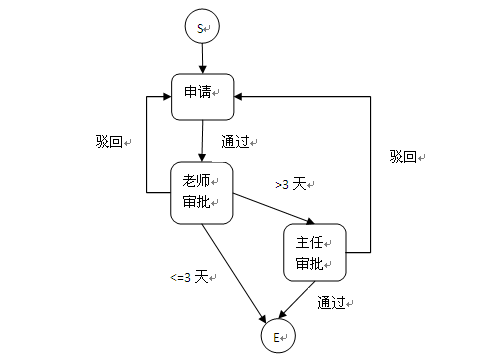

6.请假系统工作流

BPMN2.0 工作流范例

7.实现上面工作流的BPMN代码---leave.bpmn.xml

?没有设计器，都是我自己看BPMN2.0的介绍和JBPM的内容，自己写出来的 leave.bpmn.xml
?
8.剩下的使用JBPM4.3的API让我的leave.bpmn.xml，跑起来
思想是：
???? 学生都放在user用户组。user组都可以申请请假
???? 老师放在teachers用户组。该用户组都可以审批学生请假(登录是用teacher)
???? 主任放在masters用户组。该用户组审批请假超过3天的学生请假。(登录是用master)
?
部分代码：
String username = session.getAttribute("username").toString();ProcessEngine processEngine = Configuration.getProcessEngine();//获得工作流引擎RepositoryService repositoryService = processEngine//获得启动的工作流.getRepositoryService();ExecutionService executionService = processEngine//获得 工作流实例.getExecutionService();TaskService taskService = processEngine.getTaskService();//获得 任务List<ProcessDefinition> pdList = repositoryService.createProcessDefinitionQuery().processDefinitionKey("leave").list();List<ProcessInstance> piList = executionService.createProcessInstanceQuery().list();List<Task> taskList = taskService.createTaskQuery().candidate(username).list();
?具体看代码。我上传了
?
?
?
    1 楼    snowfox2008    2010-08-15              哥们，你的图和XML都不一致，图中少了exclusiveGateway 节点    2 楼    java太保    2011-08-23              直接写xml是麻烦，用这个不错Joinwork Process Studio
