Flash/Flex学习笔记(15)：画线及三角函数的基本使用

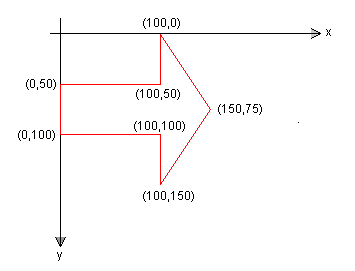

Sprite有一个graphics可以用来绘制基本图形，比如我们要画下面这个图形：

对应的AS3代码为：

?
package {

?

import flash.display.Sprite;

public class Arrow extends Sprite {

?
public function Arrow():void {??
init();??
}???????

private function init():void{???????????????

?
graphics.lineStyle(1,0,1);?

?
graphics.beginFill(0xffff99);

?
graphics.drawCircle(0,0,2);//中心点

?
graphics.moveTo(0,50);?

?
graphics.lineTo(100,50);

?
graphics.lineTo(100,0);

graphics.lineTo(150,75);

?
graphics.lineTo(100,150);

?
graphics.lineTo(100,100);

graphics.lineTo(0,100);

?
graphics.lineTo(0,50);

?
graphics.endFill();?????????

?
}

?
}

?
}

把它加到舞台上，并自动跟着鼠标转动(下列代码写在第一帧)：

?
addChild(_arrow);

?
_arrow.x=stage.stageWidth/2-50;

_arrow.y=stage.stageHeight/2-75;

?
this.addEventListener(Event.ENTER_FRAME,EnterFrameHandler);

?
function EnterFrameHandler(e:Event):void {

?
var dx:Number=mouseX-_arrow.x;

?
var dy:Number=mouseY-_arrow.y;

?
//trace("dy=" + dy + "，dx=" + dx);

var angle:Number=Math.atan2(dy,dx);

?
_arrow.rotation=angle*180/Math.PI;??

?
}

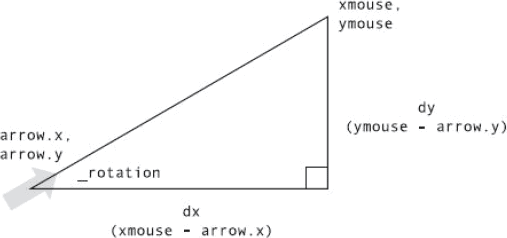

这里用到了反正切函数，其原理示意图如下：

即以鼠标所在点与Arrow图形中心点为参考，构建一个三角形，利用对边比邻边得到正切，然后利用反正切求出角度，最终让图形旋转该角度，下面是效果：

但是好象有点问题，相信您也看出来了，因为我们绘制图形时，默认是以坐标原点为中心，而非图形中心点为中心，所以在跟随鼠标旋转时，总感觉有些错位，没关系，只要调整一下Arrow.cs即可

import flash.display.Sprite;

?
public class Arrow extends Sprite {

?
public function A/code>);

?
graphics.endFill();?????????

?
}

?
}

?
}

另一个很有用的三角函数就是正弦Sin函数--对边比斜边

当Sin函数的角度参数从0度变化到360度时，正弦函数的值会在1到-1之间来回摆动，如果在动画中需要来回振荡的情况，正弦函数就派上用场了


package{

?
import flash.display.Sprite;

?
//小球 类

?
public class Ball extends Sprite{

?
private var radius:Number ;//半径

?
private var color:uint;//颜色

?
public function Ball(r:Number=50,c:uint=0xff0000){

?
this.radius = r;

?
this.color = c;

?
init();

?
}

?
private function init():void{


graphics.beginFill(color);

?
graphics.drawCircle(0,0,radius);


graphics.endFill();

?
}

?
}


}

这里我们先定义一个基本的小球类Ball，在接下来的动画里，我们让小球沿正弦轨迹运行，同时另一个小球模拟“心跳”运动（即改变大小）


var angle:Number = 0;

?
//参数常量
const Y_SPEED = 0.1; //y轴移动速度

?
const X_SPEED = 1; //x轴移动速度

?
const AMPLITUDE = 50.0; //最大振幅

?
const X_START = 0; //x轴的起始点

?
//变量

?
var ySpeed:Number = Y_SPEED;


var xSpeed:Number = X_SPEED;

?
var amplitude:Number = AMPLITUDE;

?
var b:Ball = new Ball(5,0xff0000);

?
addChild(b);

?
b.x = X_START;


var heart:Ball = new Ball(50,0x0000ff);

?
addChild(heart);

?
heart.x = stage.stageWidth/2;

?
heart.y = stage.stageHeight/2;

?
heart.alpha = 0.3;

?
addEventListener(Event.ENTER_FRAME,EnterFrameHandler);

?
function EnterFrameHandler(e:Event){

?
b.y = stage.stageHeight/2 + Math.sin(angle) * amplitude;

angle += ySpeed;

?
b.x += xSpeed;

?
heart.scaleX = heart.scaleY = 1 + Math.sin(angle) * 0.5;

?
graphics.lineStyle(1,0xefefef,1);


graphics.lineTo(b.x,b.y);

?
//x,y,振幅 逐渐加大

?
xSpeed += 0.08;

?
ySpeed += 0.003;

?
amplitude += 1;

?
if (b.x > stage.stageWidth + b.width){

?
//超出舞台后，还原参数

?
b.x = X_START;

?
xSpeed = X_SPEED;

?
ySpeed = Y_SPEED;


amplitude = AMPLITUDE;


}???

?
}

甚至还可以同时把正弦函数应用到多个属性：


//参数常量
const Y_SPEED = 0.07; //y轴变化速度


const X_SPEED = 0.10; //x轴变化速度


const AMPLITUDE = 150.0; //最大振幅

?
const X_START = stage.stageWidth/2; //x轴的起始点

?
const Y_START = stage.stageHeight/2; //y轴的起始点

?
//变量

?
var ySpeed:Number = Y_SPEED;


var xSpeed:Number = X_SPEED;

?
var amplitude:Number = AMPLITUDE;

?
var angleX = 0;

?
var angleY = 0;

?
var b:Ball = new Ball(5,0xff0000);


addChild(b);

?
b.x = X_START;

?
b.y = Y_START;

?
graphics.moveTo(b.x,b.y);

?
addEventListener(Event.ENTER_FRAME,EnterFrameHandler);


function EnterFrameHandler(e:Event){????

?
b.y = Y_START + Math.sin(angleY) * amplitude;

?
b.x = X_START + Math.sin(angleX) * amplitude;

?
angleX += xSpeed;

?
angleY += ySpeed;


//angleX += Math.random()/10;


//angleY += Math.random()/5;


graphics.lineStyle(1,0xefefef,1);


graphics.lineTo(b.x,b.y);

?
}

如果把代码中的二行注释启用，即让x,y的变化速度改成随机，结果可能更有趣：
