一、提要

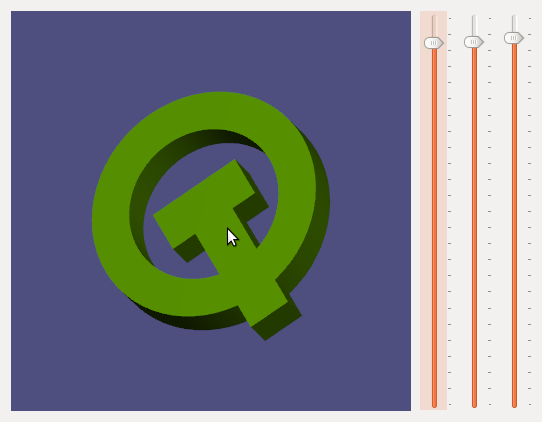

    还记得我们在第一篇教程中运行的例子吗？那是那个可以到处转的大Q，今天我们就来分析一下这个Qt自带的OpenGL例子。



二、文件结构
如上图，项目中共有三个类.
glwidget:opengl的渲染窗口，主要负责图形的绘制，同时响应键盘鼠标事件；
window：主窗口类，负责界面的布局，一些信号和槽的实现；
qtlogo：图形类，负责logo的绘制。


三、glwidget类的分析
  首先来看glwidget的头文件：


#include <QtGui>        #include <QtOpenGL>        #include <math.h>        #include "glwidget.h"        #include "qtlogo.h"        #ifndef GL_MULTISAMPLE        #define GL_MULTISAMPLE  0x809D        #endif        //! [0]        GLWidget::GLWidget(QWidget *parent)            : QGLWidget(QGLFormat(QGL::SampleBuffers), parent)        {            logo = 0;            xRot = 0;            yRot = 0;            zRot = 0;            qtGreen = QColor::fromCmykF(0.40, 0.0, 1.0, 0.0);            qtPurple = QColor::fromCmykF(0.39, 0.39, 0.0, 0.0);        }        //! [0]        //! [1]        GLWidget::~GLWidget()        {        }        //! [1]        //! [2]        QSize GLWidget::minimumSizeHint() const        {            return QSize(50, 50);        }        //! [2]        //! [3]        QSize GLWidget::sizeHint() const        //! [3] //! [4]        {            return QSize(400, 400);        }        //! [4]        static void qNormalizeAngle(int &angle)        {            while (angle < 0)                angle += 360 * 16;            while (angle > 360 * 16)                angle -= 360 * 16;        }        //! [5]        void GLWidget::setXRotation(int angle)        {            qNormalizeAngle(angle);            if (angle != xRot) {                xRot = angle;                emit xRotationChanged(angle);                updateGL();            }        }        //! [5]        void GLWidget::setYRotation(int angle)        {            qNormalizeAngle(angle);            if (angle != yRot) {                yRot = angle;                emit yRotationChanged(angle);                updateGL();            }        }        void GLWidget::setZRotation(int angle)        {            qNormalizeAngle(angle);            if (angle != zRot) {                zRot = angle;                emit zRotationChanged(angle);                updateGL();            }        }        //! [6]        void GLWidget::initializeGL()        {            qglClearColor(qtPurple.dark());            logo = new QtLogo(this, 64);            logo->setColor(qtGreen.dark());            glEnable(GL_DEPTH_TEST);            glEnable(GL_CULL_FACE);            glShadeModel(GL_SMOOTH);            glEnable(GL_LIGHTING);            glEnable(GL_LIGHT0);            glEnable(GL_MULTISAMPLE);            static GLfloat lightPosition[4] = { 0.5, 5.0, 7.0, 1.0 };            glLightfv(GL_LIGHT0, GL_POSITION, lightPosition);        }        //! [6]        //! [7]        void GLWidget::paintGL()        {            glClear(GL_COLOR_BUFFER_BIT | GL_DEPTH_BUFFER_BIT);            glLoadIdentity();            glTranslatef(0.0, 0.0, -10.0);            glRotatef(xRot / 16.0, 1.0, 0.0, 0.0);            glRotatef(yRot / 16.0, 0.0, 1.0, 0.0);            glRotatef(zRot / 16.0, 0.0, 0.0, 1.0);            logo->draw();        }        //! [7]        //! [8]        void GLWidget::resizeGL(int width, int height)        {            int side = qMin(width, height);            glViewport((width - side) / 2, (height - side) / 2, side, side);            glMatrixMode(GL_PROJECTION);            glLoadIdentity();        #ifdef QT_OPENGL_ES_1            glOrthof(-0.5, +0.5, -0.5, +0.5, 4.0, 15.0);        #else            glOrtho(-0.5, +0.5, -0.5, +0.5, 4.0, 15.0);        #endif            glMatrixMode(GL_MODELVIEW);        }        //! [8]        //! [9]        void GLWidget::mousePressEvent(QMouseEvent *event)        {            lastPos = event->pos();        }        //! [9]        //! [10]        void GLWidget::mouseMoveEvent(QMouseEvent *event)        {            int dx = event->x() - lastPos.x();            int dy = event->y() - lastPos.y();            if (event->buttons() & Qt::LeftButton) {                setXRotation(xRot + 8 * dy);                setYRotation(yRot + 8 * dx);            } else if (event->buttons() & Qt::RightButton) {                setXRotation(xRot + 8 * dy);                setZRotation(zRot + 8 * dx);            }            lastPos = event->pos();        }

         构造函数中首先对几个私有变量进行了初始化，析够函数中什么都没有做（自动回收？），
接下来的qNormalizeAngle函数，是用于纠正角度的，因为在旋转了很多圈之后，角度会变得很大，需要对其进行纠正。
    接下来是对三个槽函数的定义，在调用之前都要对角度进行纠正，然后改变相应的角度的值，接着发出角度改变的信号。
这个信号最后是和window类中的控制滑动条的槽链接起来了，当logo发生旋转的时候，就会把旋转的角度告诉给window，然后
window的槽执行相应的语句，滑动条位置发生改变。
    相反，当window的滑动条数值发生改变的时候，也会发出相应的信号给glwiget的三个槽函数，然后logo执行旋转。


    initializeGL中对logo进行了初始化，还定义了灯光等的参数，比较好理解。


    paintGL中我们主要来看一下坐标的变换：首先是把绘制点移到了（0，0，-10）的
位置，然后绕三个轴进行旋转，做后将logo绘制出来（logo的绘制还是有点麻烦，有兴趣的同学可以慢慢研究一下qtlogo类）。


    mouseMoveEvent则是对鼠标拖动的响应，左键拖动和右键拖动分别绕不同的方向旋转。
调用的是之前定义的set槽函数。
    所以这个类的槽函数有两个作用：1.当作一般的函数；2.响应某个信号。
三、参考
    QT帮助。
