namenode 内部关键数据结构简介
http://www.tbdata.org/archiv
当namenode重启加载fsimage时，就是按照如下格式协议从文件流中加载元数据信息。从fsimag的存储格式可以看出，fsimage保存有如下信息：
1.???????? 首先是一个image head，其中包含：
a)???????? imgVersion(int)：当前image的版本信息
b)??????? namespaceID(int)：用来确保别的HDFS instance中的datanode不会误连上当前NN。
c)???????? numFiles(long)：整个文件系统中包含有多少文件和目录
d)??????? genStamp(long)：生成该image时的时间戳信息。
2.???????? 接下来便是对每个文件或目录的源数据信息，如果是目录，则包含以下信息：
a)???????? path(String)：该目录的路径，如”/user/build/build-index”
b)??????? replications(short)：副本数（目录虽然没有副本，但这里记录的目录副本数也为3）
c)???????? mtime(long)：该目录的修改时间的时间戳信息
d)??????? atime(long)：该目录的访问时间的时间戳信息
e)???????? blocksize(long)：目录的blocksize都为0
f)???????? numBlocks(int)：实际有多少个文件块，目录的该值都为-1，表示该item为目录
g)??????? nsQuota(long)：namespace Quota值，若没加Quota限制则为-1
h)??????? dsQuota(long)：disk Quota值，若没加限制则也为-1
i)????????? username(String)：该目录的所属用户名
j)????????? group(String)：该目录的所属组
k)??????? permission(short)：该目录的permission信息，如644等，有一个short来记录。
3.???????? 若从fsimage中读到的item是一个文件，则还会额外包含如下信息：
a)???????? blockid(long)：属于该文件的block的blockid，
b)??????? numBytes(long)：该block的大小
c)???????? genStamp(long)：该block的时间戳
当该文件对应的numBlocks数不为1，而是大于1时，表示该文件对应有多个block信息，此时紧接在该fsimage之后的就会有多个blockid，numBytes和genStamp信息。
因此，在namenode启动时，就需要对fsimage按照如下格式进行顺序的加载，以将fsimage中记录的HDFS元数据信息加载到内存中。
1.2.3 BlocksMap从以上fsimage中加载如namenode内存中的信息中可以很明显的看出，在fsimage中，并没有记录每一个block对应到哪几个datanodes的对应表信息，而只是存储了所有的关于namespace的相关信息。而真正每个block对应到datanodes列表的信息在hadoop中并没有进行持久化存储，而是在所有datanode启动时，每个datanode对本地磁盘进行扫描，将本datanode上保存的block信息汇报给namenode，namenode在接收到每个datanode的块信息汇报后，将接收到的块信息，以及其所在的datanode信息等保存在内存中。HDFS就是通过这种块信息汇报的方式来完成 block -> datanodes list的对应表构建。Datanode向namenode汇报块信息的过程叫做blockReport，而namenode将block -> datanodes list的对应表信息保存在一个叫BlocksMap的数据结构中。

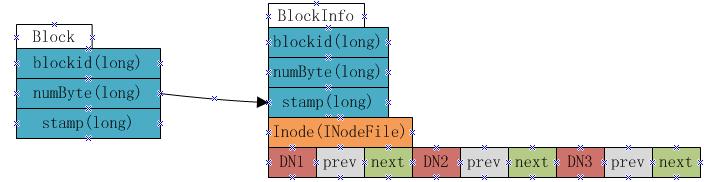

BlocksMap的内部数据结构如下：
如上图显示，BlocksMap实际上就是一个Block对象对BlockInfo对象的一个Map表，其中Block对象中只记录了blockid，block大小以及时间戳信息，这些信息在fsimage中都有记录。而BlockInfo是从Block对象继承而来，因此除了Block对象中保存的信息外，还包括代表该block所属的HDFS文件的INodeFile对象引用以及该block所属datanodes列表的信息（即上图中的DN1，DN2，DN3，该数据结构会在下文详述）。
因此在namenode启动并加载fsimage完成之后，实际上BlocksMap中的key，也就是Block对象都已经加载到BlocksMap中，每个key对应的value(BlockInfo)中，除了表示其所属的datanodes列表的数组为空外，其他信息也都已经成功加载。所以可以说：fsimage加载完毕后，BlocksMap中仅缺少每个块对应到其所属的datanodes list的对应关系信息。所缺这些信息，就是通过上文提到的从各datanode接收blockReport来构建。当所有的datanode汇报给namenode的blockReport处理完毕后，BlocksMap整个结构也就构建完成。
1.2.4 BlockInfo中datanode列表数据结构在BlockInfo中，将该block所属的datanodes列表保存在一个Object[]数组中，但该数组不仅仅保存了datanodes列表，还包含了额外的信息。实际上该数组保存了如下信息：
上图表示一个block包含有三个副本，分别放置在DN1，DN2和DN3三个datanode上，每个datanode对应一个三元组，该三元组中的第二个元素，即上图中prev block所指的是该block在该datanode上的前一个BlockInfo引用。第三个元素，也就是上图中next Block所指的是该block在该datanode上的下一个BlockInfo引用。每个block有多少个副本，其对应的BlockInfo对象中就会有多少个这种三元组。
Namenode采用这种结构来保存block->datanode list的目的在于节约namenode内存。由于namenode将block->datanodes的对应关系保存在了内存当中，随着HDFS中文件数的增加，block数也会相应的增加，namenode为了保存block->datanodes的信息已经耗费了相当多的内存，如果还像这种方式一样的保存datanode->block list的对应表，势必耗费更多的内存，而且在实际应用中，要查一个datanode上保存的block list的应用实际上非常的少，大部分情况下是要根据block来查datanode列表，所以namenode中通过上图的方式来保存block->datanode list的对应关系，当需要查询datanode->block list的对应关系时，只需要沿着该数据结构中next Block的指向关系，就能得出结果，而又无需保存datanode->block list在内存中。
1.2.5 CorruptReplicationMap如上所述，namenode中是通过block->datanode list的方式来维护一个block的副本是保存在哪几个datanodes上的对应关系的。保存在datanodes上的block，常常会因为各种各样的原因（磁盘损坏，校验错误等）出错，这种情况下，namenode中会将这些datanode上的block标记为Corrupt状态，并记录该block在哪几台datanode上保存的副本是corrupt的。这些信息，就是保存在CorruptReplicationMap中。CorruptReplicationMap内部其实就是一个Block-> Collection<DatanodeDescriptor>的TreeMap，namenode中通过该数据结构来记录哪些block的哪(几)个副本为corrupt状态，并会在随后的将这些记录的block放入到一个recentInvalidateSets（Map<String, Collection<Block>>）中。
在datanode的每次heartbeat过来namenode的时候，namenode就有机会查询该recentInvalidateSets，看是否在该汇报的datanode上有被标记为invalidate的block，如果有，就在heartbeat中返回给该datanode一个cmd，告诉该datanode将该有问题的block进行删除。
1.2.6 UnderReplicatedBlocksHDFS中的block，通常会对应多个副本，假设某block的副本数是3，那么并不一定在任何时候，该block的可用副本数都能保持为3。原因是集群中随时都有可能会有硬盘损坏，datanode下线等原因。发生这种情况时，某些block的对应的副本就会下降。HDFS将副本数没有达到其期望值的block引用保存在UnderReplicatedBlocks数据结构中。UnderReplicatedBlocks其实是一个list列表，其结构为：ArrayList<TreeSet<Block>>。List中的每一个item其实都是一个TreeSet，set中是一系列的block引用。UnderReplicatedBlocks将该list中的block按照优先级来分类。优先级由该block当前副本数和缺少的副本数来决定，也就是说，缺少的副本数越多，标识该block的副本被拷贝到其他datanode上的请求就越紧急，其优先级也就越高。因此，优先级为0的blocks，就保存在优先级为0的TreeSet中，以此类推。
1.2.7 PendingReplicationBlocks当namenode发现某些block的可用副本数低于其期望副本数时，在一定时期内就会对该block进行副本拷贝的操作，以将其可用副本数提高到期望副本数（通常为3）。而正在进行副本拷贝的block，namenode会将其引用保存在PendingReplicationBlocks中，当该block从一台src datanode拷贝到target datanode的副本拷贝操作时，就会将该block的引用保存在PendingReplicationBlocks中。
在block做副本拷贝时，有些能够很正常的拷贝成功，但是有些拷贝操作因为各种各样的原因，会发生失败，或者超时，默认的超时时间是5分钟。当发生超时时，namenode会将这些block重新添加到neededReplicationBlocks中，以便接下来重新对其进行副本拷贝操作。PendingReplicationBlocks中还有一个后台线程，就是这个线程在不停的检查正在做副本拷贝的block是否有超时的现象。
