Struts2.0请求过程图解(转)

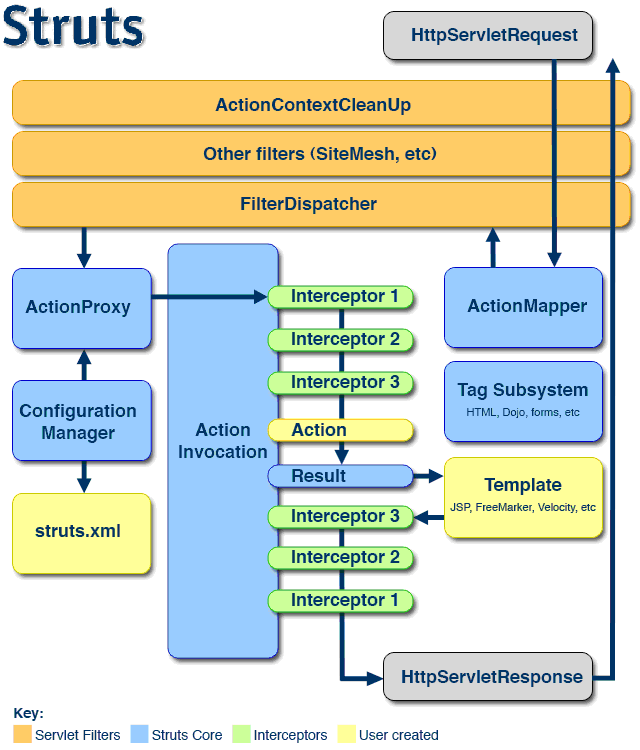

Struts2架构图
?? 请求首先通过Filter chain，Filter主要包括ActionContextCleanUp，它主要清理当前线程的ActionContext和Dispatcher；FilterDispatcher主要通过AcionMapper来决定需要调用哪个Action。?? ActionMapper取得了ActionMapping后，在Dispatcher的serviceAction方法里创建ActionProxy，ActionProxy创建ActionInvocation，然后ActionInvocation调用Interceptors，执行Action本身，创建Result并返回，当然，如果要在返回之前做些什么，可以实现PreResultListener。
Struts2部分类介绍
这部分从Struts2参考文档中翻译就可以了。 ActionMapper?? ActionMapper其实是HttpServletRequest和Action调用请求的一个映射，它屏蔽了Action对于Request等java Servlet类的依赖。Struts2中它的默认实现类是DefaultActionMapper，ActionMapper很大的用处可以根据自己的需要来设计url格式，它自己也有Restful的实现，具体可以参考文档的docs\actionmapper.html。
ActionProxy&ActionInvocation?? Action的一个代理，由ActionProxyFactory创建，它本身不包括Action实例，默认实现DefaultActionProxy是由ActionInvocation持有Action实例。ActionProxy作用是如何取得Action，无论是本地还是远程。而ActionInvocation的作用是如何执行Action，拦截器的功能就是在ActionInvocation中实现的。
ConfigurationProvider&Configuration?? ConfigurationProvider就是Struts2中配置文件的解析器，Struts2中的配置文件主要是尤其实现类XmlConfigurationProvider及其子类StrutsXmlConfigurationProvider来解析，
Struts2请求流程1、客户端发送请求2、请求先通过ActionContextCleanUp-->FilterDispatcher3、FilterDispatcher通过ActionMapper来决定这个Request需要调用哪个Action4、如果ActionMapper决定调用某个Action，FilterDispatcher把请求的处理交给ActionProxy，这儿已经转到它的Delegate--Dispatcher来执行5、ActionProxy根据ActionMapping和ConfigurationManager找到需要调用的Action类6、ActionProxy创建一个ActionInvocation的实例7、ActionInvocation调用真正的Action，当然这涉及到相关拦截器的调用
8、Action执行完毕，ActionInvocation创建Result并返回，当然，如果要在返回之前做些什么，可以实现PreResultListener。添加PreResultListener可以在Interceptor中实现，不知道其它还有什么方式？
