B-树和B+树的应用：数据搜索和数据库索引
1 .B-树定义
B-树是一种平衡的多路查找树，它在文件系统中很有用。
定义：一棵m 阶的B-树，或者为空树，或为满足下列特性的m 叉树：
⑴树中每个结点至多有m 棵子树；
⑵若根结点不是叶子结点，则至少有两棵子树；
⑶除根结点之外的所有非终端结点至少有[m/2] 棵子树；
⑷所有的非终端结点中包含以下信息数据：
（n，A0，K1，A1，K2，…，Kn，An）
其中：Ki（i=1,2,…,n）为关键码，且Ki<Ki+1，
Ai 为指向子树根结点的指针(i=0,1,…,n)，且指针Ai-1 所指子树中所有结点的关键码均小于Ki (i=1,2,…,n)，An 所指子树中所有结点的关键码均大于Kn.
n
为关键码的个数。
⑸所有的叶子结点都出现在同一层次上，并且不带信息（可以看作是外部结点或查找失败的结点，实际上这些结点不存在，指向这些结点的指针为空）。
如一棵四阶B-树，其深度为4.
B-树的查找类似二叉排序树的查找，所不同的是B-树每个结点上是多关键码的有序表，在到达某个结点时，先在有序表中查找，若找到，则查找成功；否则，到按照对应的指针信息指向的子树中去查找，当到达叶子结点时，则说明树中没有对应的关键码。
在上图的B-树上查找关键字47的过程如下：
1）首先从更开始，根据根节点指针找到 *节点，因为 *a 节点中只有一个关键字，且给定值47 > 关键字35，则若存在必在指针A1所指的子树内。
2）顺指针找到 *c节点，该节点有两个关键字（43和 78），而43 < 47 < 78,若存在比在指针A1所指的子树中。
3）同样，顺指针找到 *g节点，在该节点找到关键字47,查找成功。
2. 查找算法

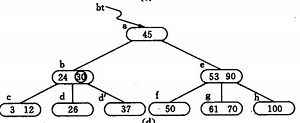

1) 首先通过查找确定插入的位置。由根*a 起进行查找，确定30应插入的在*d 节点中。由于*d 中关键字数目不超过2（即m-1），故第一个关键字插入完成：如（b）
2) 同样，通过查找确定关键字26亦应插入 *d. 由于*d节点关键字数目超过2，此时需要将 *d分裂成两个节点，关键字26及其前、后两个指针仍保留在 *d 节点中，而关键字37 及其前、后两个指针存储到新的产生的节点 *d` 中。同时将关键字30 和指示节点 *d `的指针插入到其双亲的节点中。由于 *b节点中的关键字数目没有超过2，则插入完成.如（c）(d)
3) (e) -(g) 为插入85后;
插入算法：
图4.1( a)
因此，下面我们可以只需讨论删除最下层非终端结点中的关键字的情形。有下列三种可能：
(1)被删关键字所在结点中的关键字数目不小于ceil(m/2)，则只需从该结点中删去该关键字Ki和相应指针Ai，树的其它部分不变，例如，从图 图4.1( a)所示B-树中删去关键字12，删除后的B-树如图 图4.2( a)所示：
图4.2( a)
(2)被删关键字所在结点中的关键字数目等于ceil(m/2)-1，而与该结点相邻的右兄弟(或左兄弟)结点中的关键字数目大于ceil(m/2)-1，则需将其兄弟结点中的最小(或最大)的关键字上移至双亲结点中，而将双亲结点中小于(或大于)且紧靠该上移关键字的关键字下移至被删关键字所在结点中。

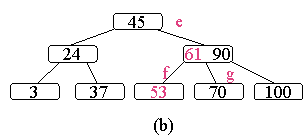

[例如]，从图图4.2( a)中删去50，需将其右兄弟结点中的61上移至*e结点中，而将*e结点中的53移至*f，从而使*f和*g中关键字数目均不小于ceil(m-1)-1，而双亲结点中的关键字数目不变，如图图4.2(b)所示。
图4.2(b)
(3)被删关键字所在结点和其相邻的兄弟结点中的关键字数目均等于ceil(m/2)-1。假设该结点有右兄弟，且其右兄弟结点地址由双亲结点中的指针Ai所指，则在删去关键字之后，它所在结点中剩余的关键字和指针，加上双亲结点中的关键字Ki一起，合并到 Ai所指兄弟结点中(若没有右兄弟，则合并至左兄弟结点中)。
[例如]，从图4.2(b)所示 B-树中删去53，则应删去*f结点，并将*f中的剩余信息(指针“空”)和双亲*e结点中的 61一起合并到右兄弟结点*g中。删除后的树如图4.2(c)所示。
图4.2(c)
如果因此使双亲结点中的关键字数目小于ceil(m/2)-1，则依次类推。
[例如]，在 图4.2(c)的B-树中删去关键字37之后，双亲b结点中剩余信息(“指针c”)应和其双亲*a结点中关键字45一起合并至右兄弟结点*e中，删除后的B-树如图 4.2(d)所示。
图 4.2(d)
B-树主要应用在文件系统
为了将大型数据库文件存储在硬盘上 以减少访问硬盘次数为目的 在此提出了一种平衡多路查找树——B-树结构 由其性能分析可知它的检索效率是相当高的 为了提高 B-树性能’还有很多种B-树的变型，力图对B-树进行改进
B+树 B+树是应文件系统所需而产生的一种B-树的变形树。一棵m 阶的B+树和m 阶的B-

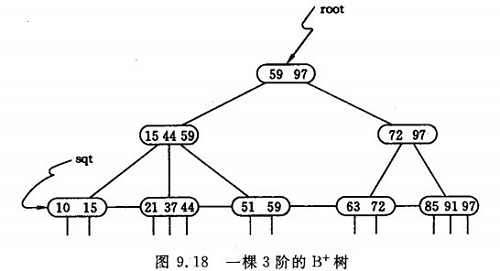

如图一棵3阶的B+树:
树的差异在于：
⑴有n 棵子树的结点中含有n 个关键码；
⑵所有的叶子结点中包含了全部关键码的信息，及指向含有这些关键码记录的指针，且
叶子结点本身依关键码的大小自小而大的顺序链接。
⑶所有的非终端结点可以看成是索引部分，结点中仅含有其子树根结点中最大（或最小）关键码。
通常在B+树上有两个头指针，一个指向根节点，另一个指向关键字最小的叶子节点。因此可以对B+树进行两种查找运算：一种是从最小关键字起顺序查找，另一种是从根节点开始，进行随机查找。 在B+树上进行随机查找、插入和删除的过程基本上与B-树类似。只是在查找时，若非终端结点上的关键码等于给定值，并不终止，而是继续向下直到叶子结点。因此，在B+
树，不管查找成功与否，每次查找都是走了一条从根到叶子结点的路径。B+树在数据库中的应用
1. 索引在数据库中的作用
在数据库系统的使用过程当中，数据的查询是使用最频繁的一种数据操作。当数据库中数据非常多 的时候 ，数据查询的效率就是数据库系统用户最关心的问题。要提高数据查询的效率 ，最简单、有效的 方法就是在数据表相应的列上建立索引。 索引是对数据库表 中一个或多个列的值进行排序的结构。与在表 中搜索所有的行相比，索引用指针 指向存储在表中指定列的数据值，然后根据指定的次序排列这些指针，有助于更快地获取信息。通常情 况下 ，只有当经常查询索引列中的数据时 ，才需要在表上创建索引。索引将占用磁盘空间，并且影响数 据更新的速度。但是在多数情况下 ，索引所带来的数据检索速度优势大大超过它的不足之处。
2. B+树在数据库索引中的应用
1）在数据库索引的应用
在数据库索引的应用中，B+树按照下列方式进行组织 ：
①叶结点的组织方式 。B+树的查找键 是数据文件的主键 ，且索引是稠密的。也就是说 ，叶结点 中为数据文件的第一个记录设有一个键、指针对 ，该数据文件可以按主键排序，也可以不按主键排序 ；数据文件按主键排序，且 B +树是稀疏索引 ， 在叶结点中为数据文件的每一个块设有一个键、指针对 ；数据文件不按键属性排序 ，且该属性是 B +树 的查找键 ， 叶结点中为数据文件里出现的每个属性K设有一个键 、 指针对 ， 其中指针执行排序键值为 K的 记录中的第一个。
②非叶结点 的组织方式。B+树 中的非叶结点形成 了叶结点上的一个多级稀疏索引。 每个非叶结点中至少有ceil( m/2 ) 个指针 ， 至多有 m 个指针 。
2）B+树索引的插入和删除
①在向数据库中插入新的数据时，同时也需要向数据库索引中插入相应的索引键值 ，则需要向 B+树 中插入新的键值。即上面我们提到的B-树插入算法。
②当从数据库中删除数据时，同时也需要从数据库索引中删除相应的索引键值 ，则需要从 B+树 中删 除该键值 。即B-树删除算法
