Tomcat运作流程

Tomcat运行流程

?

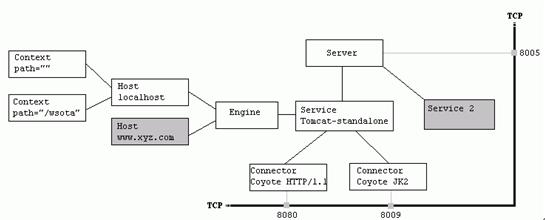

Tomcat内部流程图

?

?

假设来自客户的请求为：http://localhost:8080/test/index.jsp

请求被发送到本机端口8080，被在那里侦听的Coyote HTTP/1.1 Connector获得Connector把该请求交给它所在的Service的Engine来处理，并等待Engine的回应Engine获得请求localhost:8080/test/index.jsp，匹配它所有虚拟主机HostEngine匹配到名为localhost的Host（即使匹配不到也把请求交给该Host处理，因为该Host被定义为该Engine的默认主机）localhost Host获得请求/test/index.jsp，匹配它所拥有的所有ContextHost匹配到路径为/test的Context（如果匹配不到就把该请求交给路径名为""的Context去处理）path="/test"的Context获得请求/index.jsp，在它的mapping table中寻找对应的servletContext匹配到URL PATTERN为*.jsp的servlet，对应于JspServlet类构造HttpServletRequest对象和HttpServletResponse对象，作为参数调用JspServlet的doGet或doPost方法Context把执行完了之后的HttpServletResponse对象返回给HostHost把HttpServletResponse对象返回给EngineEngine把HttpServletResponse对象返回给ConnectorConnector把HttpServletResponse对象返回给客户browser

?
