Android引路蜂地图开发示例：基本知识

在正式介绍Android引路蜂地图开发包示例前，有必要先对一些通用的知识进行说明。
1.首先是开放环境。Android 推荐的开发环境是Eclipse，我们的例子也就以Eclipse作为开发IDE。

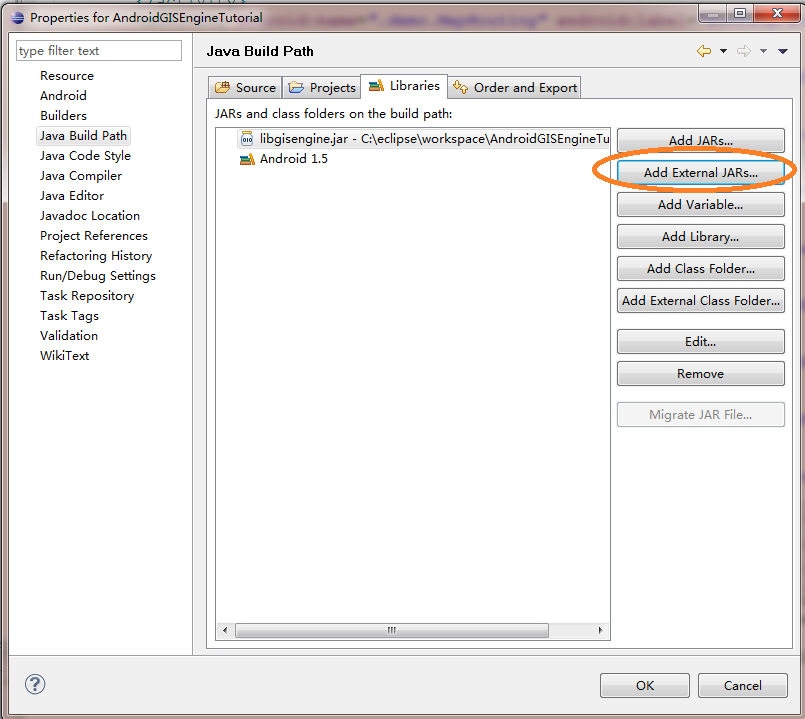

2.添加Android引路蜂地图开发包库。打开Android属性窗口，添加External JARs。把libgisengine.jar 添加到项目中，如下图所示。

一般可以把libgisengine.jar放在项目的lib 子目录下。

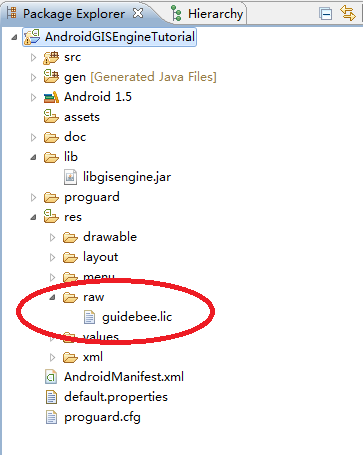

3. 设置license文件。引路蜂地图开发包需要有正确的license文件才能正常运行。license分两部分，一个是guidebee.lic ,一般复制到res aw目录下。

Android引路蜂map开发示例：基本知识

license的另一部分，需在代码中设置与guidebee.lic对应的序列号。

InputStream inputStream = getResources().openRawResource(     R.raw.guidebee);   LicenceManager licenceManager = LicenceManager     .getInstance(inputStream);   long keys[] = { 0x41c0df1c118b1831L, 0x21884a37bde642bcL,     0x15c4d489531ac173L, 0x5f9e69136c1e3268L,     -0x3adaa84e455c5acL, 0x2095f679b184dbdfL, };   licenceManager.addLicence("GuidebeeMap_JavaSE", keys);

4. 缺省的gis.drawing实现。libgisengine.jar 可以同时用于android和Java SE平台开发。android和Java SE平台用来绘图的API不尽相同。
引路蜂地图开发包示例对不同平台的Graphics进行了抽象。从而可以让同一个库用于不同平台。
在Android平台上，随libgisengine.jar一起使用的还有 AndroidGraphicsFactory.java ,AndroidGraphics.java, AndroidFont.java,AndroidImage.java .这几个类是以源码提供的，是在Android平台上对gis.drawing接口定义的缺省实现。开发人员也可以自行修改并添加到自己的地图项目中。

5. 项目AndroidGISEngineTutorial，所有的例子都在项目AndroidGISEngineTutorial中。这里对几个共用的类进行一些说明。
在包com.pstreets.gisengine定义了
AndroidGISEngineApplication 程序应用类，在这里对license进行了设置，并定义了一些全局共享对象，如RasterMap等，license和RasterMap就所有实例共有的，并且只需要实例化一次。所以在AndroidGISEngineApplication 中进行初始化。
AndroidGISEngineTutorial 为实例的起始Activity,为ListActivity的子类，列出了所有其它实例。这个类基本借用了Android SDK中ApiDemos的代码。
GuidebeeMapView 为地图显示类。为View的子类，前文说过引路蜂地图开发包中RasterMap是一个“智能地图”图像。可以将地图放在任何可以显示Image的地方。GuidebeeMapView主要重载了public void onDraw(Canvas canvas)，用于显示地图。在开发中，也可以使用其它方法来显示地图，比如按钮上，ImageView上，SurfaceView 等， GuidebeeMapView也响应TouchEvent用于平移地图。在实际应用中也可以定义不同的Gester来放大，缩小，移动地图，这些都可以由开发人员自己定制。需要注意的引路蜂地图开发包内部是多线程实现，在UI线程之外调用UI线程方法要使用合适的方法。GuidebeeMapView中使用post来发消息个UI线程以更新地图。
SharedMapInstance 定义了一些共享类对象。为所有实例公用。

6. AndroidGISEngineApplication定义
AndroidGISEngineApplication的详细定义如下

//------------------------------------------//                         COPYRIGHT 2011 GUIDEBEE//                           ALL RIGHTS RESERVED.//                     GUIDEBEE CONFIDENTIAL PROPRIETARY///////////////////////////////////// REVISIONS ////////////////////////////////// Date       Name                 Tracking #         Description// ---------  -------------------  ----------         --------------------------//22JAN2011  James Shen                              Initial Creation//////////////////////////////////////////////////////////////////////////////////--------------------------------- PACKAGE ------------------------------------package com.pstreets.gisengine; //--------------------------------- IMPORTS ------------------------------------import java.io.InputStream; import android.app.Application;import android.preference.PreferenceManager; import com.mapdigit.gis.MapLayer;import com.mapdigit.gis.raster.MapConfiguration;import com.mapdigit.gis.raster.MapTileDownloadManager;import com.mapdigit.gis.raster.RasterMap;import com.mapdigit.licence.InvalidLicenceException;import com.mapdigit.licence.LicenceManager;import com.pstreets.gisengine.drawing.AndroidGraphicsFactory; //[------------------------------ MAIN CLASS ----------------------------------]//--------------------------------- REVISIONS ----------------------------------//Date       Name                 Tracking #         Description//--------   -------------------  -------------      --------------------------//22JAN2011  James Shen                              Initial Creation/////////////////////////////////////////////////////////////////////////////////** * GIS Engine tutorial application. Just feed the licence info. * <hr> * <b>© Copyright 2011 Guidebee, Inc. All Rights Reserved.</b> * * @version 1.00, 22/01/11 * @author Guidebee Pty Ltd. */public class AndroidGISEngineApplication extends Application {  @Override public void onCreate() {  PreferenceManager.setDefaultValues(this, R.xml.default_values, false);  try {   InputStream inputStream = getResources().openRawResource(     R.raw.guidebee);   LicenceManager licenceManager = LicenceManager     .getInstance(inputStream);   long keys[] = { 0x41c0df1c118b1831L, 0x21884a37bde642bcL,     0x15c4d489531ac173L, 0x5f9e69136c1e3268L,     -0x3adaa84e455c5acL, 0x2095f679b184dbdfL, };   licenceManager.addLicence("GuidebeeMap_JavaSE", keys);   MapConfiguration.setParameter(MapConfiguration.IS_CACHE_ON, true);   MapConfiguration.setParameter(     MapConfiguration.WORKER_THREAD_NUMBER, 4);   MapConfiguration.setParameter(     MapConfiguration.IGNORE_MAP_TYPE_FOR_STORED_MAP, false);   MapLayer.setAbstractGraphicsFactory(AndroidGraphicsFactory     .getInstance());   inputStream.close();   SharedMapInstance.mapImage = MapLayer.getAbstractGraphicsFactory()     .createImage(512, 512);   SharedMapInstance.mapGraphics = SharedMapInstance.mapImage     .getGraphics();   SharedMapInstance.mapTileDownloadManager          = new MapTileDownloadManager();    try {    SharedMapInstance.map = new RasterMap(1024, 1024,      SharedMapInstance.mapTileDownloadManager);   } catch (InvalidLicenceException e) {    // TODO Auto-generated catch block    e.printStackTrace();   }    SharedMapInstance.map.setViewSize(512,512);   SharedMapInstance.mapTileDownloadManager.start();   } catch (Exception e) {   } }  @Override public void onTerminate() {  if (SharedMapInstance.mapTileDownloadManager != null) {   SharedMapInstance.mapTileDownloadManager.stop();  } }}

47-54 行设置license信息。
55-59 行对地图进行配置。可以配置是否使用缓存，工作线程数目，工作线程数目指可以同时下载地图图片的线程数目。
60 行将Android平台的Gis.Drawing实现连接到地图开发库。
63-79 行初始化地图对象。mapImage ，mapGraphics是用来显示地图的Bitmap对象，GuidebeeMapView最终在屏幕上显示这个Bitmap对象。一般mapImage 大小需要大于屏幕上显示区域。由于Android手机可以响应屏幕转动，为避免每次需从新设置mapImage ，可以将mapImage 大小设置成比手机屏幕长边大些。以256倍数为优。一般setViewSize可以设成和mapImage 大小一致。而RasterMap本身可以设成比mapImage大些，从而可以提高地图响应性能，以mapImage 的两倍到三倍为好。越大需要的内存越大，在开发过程要综合考虑性能和内存的关系。 RasterMap大小>mapImage大小>=屏幕显示区域大小。
7. GuidebeeMapView 的Layout很简单，如下所示

<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android=http://schemas.android.com/apk/res/android    android:orientation="vertical"    android:layout_width="fill_parent"    android:layout_height="fill_parent"    >  <com.pstreets.gisengine.GuidebeeMapView     android:id="@+id/guidebeemap_view"     android:layout_width="fill_parent"     android:layout_height="fill_parent" />  </LinearLayout>

GuidebeeMapView类定义如下：

package com.pstreets.gisengine; import android.content.Context;import android.graphics.Bitmap;import android.graphics.Canvas;import android.graphics.Paint;import android.util.AttributeSet;import android.view.MotionEvent;import android.view.View; import com.mapdigit.gis.raster.IMapDrawingListener;import com.mapdigit.gis.raster.IReaderListener; public class GuidebeeMapView extends View implements IReaderListener,  IMapDrawingListener {    Paint p = new Paint(); boolean isPan = false; private float oldX = -1; private float oldY = -1;  public boolean onTouchEvent(MotionEvent event) {  int action = event.getAction();  switch (action) {  case MotionEvent.ACTION_DOWN:   oldX = event.getRawX();   oldY = event.getRawY();   isPan = true;   break;  case MotionEvent.ACTION_UP:   oldX = event.getRawX();   oldY = event.getRawY();   isPan = false;   break;  case MotionEvent.ACTION_MOVE:   if (isPan) {    panMap(event.getRawX(), event.getRawY());    oldX = event.getRawX();    oldY = event.getRawY();   }   break;  }  return true; }  private void panMap(float x, float y) {  float dx = x - oldX;  float dy = y - oldY;  if (!(dx == 0 && dy == 0))   SharedMapInstance.map.panDirection((int) dx, (int) dy);  }  final Runnable updateMapCanvas = new Runnable() {  public void run() {   invalidate();  } };  public GuidebeeMapView(Context context, AttributeSet attrs, int defStyle) {  super(context, attrs, defStyle);  initGuidebeeMap();  }  public GuidebeeMapView(Context context, AttributeSet attrs) {  super(context, attrs);  initGuidebeeMap();  }  public GuidebeeMapView(Context context) {  super(context);  initGuidebeeMap();  }    public void onDraw(Canvas canvas) {  super.onDraw(canvas);   Bitmap bitmap = (Bitmap) SharedMapInstance.mapImage.getNativeImage();  int mapWidth=SharedMapInstance.mapImage.getWidth();  int mapHeight=SharedMapInstance.mapImage.getHeight();  int screenWidth=getWidth();  int screenHeight=getHeight();  canvas.drawBitmap(bitmap, (screenWidth-mapWidth)/2,  (screenHeight-mapHeight)/2, p); }  private void initGuidebeeMap() {  SharedMapInstance.map.setMapDrawingListener(this);  SharedMapInstance.mapTileDownloadManager.setReaderListener(this);    }    @Override public void readProgress(int bytes, int total) {  //System.out.println(bytes);  }  @Override public void done() {  SharedMapInstance.map.paint(SharedMapInstance.mapGraphics);   post(updateMapCanvas);  }}

94 ,95 添加事件处理函数。
其中 SharedMapInstance.mapTileDownloadManager.setReaderListener(this) 用于监视下载进度。
public void readProgress(int bytes, int total) bytes是下载字节数，total 为该此下载总字节数（可能为0，0表示总长事先未知）
SharedMapInstance.map.setMapDrawingListener(this); 监视图片下载进度。public void done() 表示单个地图图片下载完成。一般在该事件处理中的屏幕上刷新地图。
8. 引路蜂地图开发包对Android平台依赖性不大，可以用于Android各个版本。例子以目前的最低版本1.5为例，可以运行于1.5以上各个平台。
9. 为和Google MapView 有所区别，例子将以Bing中国地图为例，要改成Google地图，只需将例子中地图类型从MapType.MICROSOFTCHINA 改成 MapType.GOOGLECHINA
