My Arduino Vol 4-LED几个扩展实验准备清单Ardunio开发板 3mm/5mm发光二极管若干个 200欧左右的电阻若干

My Arduino Vol 4-LED几个扩展实验

准备清单

Ardunio开发板 3mm/5mm发光二极管若干个 200欧左右的电阻若干个可调电位器一个实验1.随时间渐变实验说明

利用PWM信号强弱调节LED发光强度

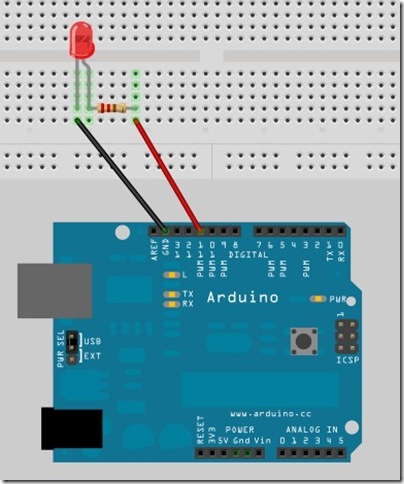

接线图

My Arduino Vol 4-LED几个扩张实验

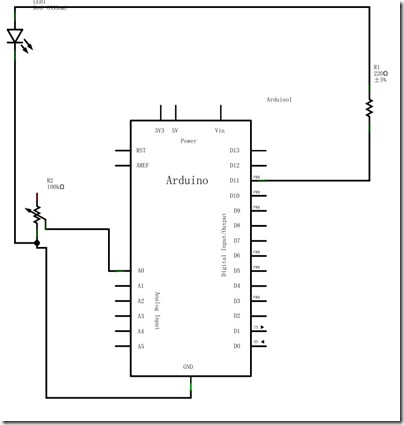

电路说明

PWM信号是一种利用数字信号来模拟“模拟信号”的一种技术（真拗口）。其值的范围为[0,255]根据信号强弱（电压）的不同，LED发光的强度也会不同。

程序部分


?
?
电路说明可调电位器是一种典型的模拟信号输入设备，一共有3个脚，左右两个是不分极性的电源脚，中间一个是根据旋钮的位置的不同输出不同的模拟型号，其范围为[0,1023] 根据不同模拟信号的输入值，产生对应的信号输出值改变LED的亮度?
程序部分?
  int LED_PIN=11;  int POT_PIN=A0;        void setup(){    pinMode(LED_PIN,OUTPUT);  }    void loop(){    int potValue=analogRead(POT_PIN);    int pwmValue=map(potValue, 0, 1023, 0, 255);   digitalWrite(LED_PIN,pwmValue);}
?程序说明analogRead于anaglogWrite是一对，从一只引脚读出模拟值； map(srcMin,srcMax,desMin,desMax):将集合[a,b]映射到集合[c,d]中去。这里是讲可调电位器的模拟信号集合[0,1023]映射成PWM信号的[0,255]，这样就不用自己在去写一个转换的函数啦~是不是很方便呀。扩展实验?
这里有几个扩展实验值得基础不太好的同学多做一下，如果有什么问题的可以给我留言或者发mail至我邮箱，如果我有空会给大家解答的。
LED跑马灯：逐个点亮LED灯，并熄灭其他的灯； LED渐变跑马灯：LED依照次序一个一个从最亮慢慢变暗直至熄灭，在熄灭后重新恢复至最亮，循环渐变。
?
