activiti学习笔记2

接上文，本文主要讲述如何使用Activiti搭建一个简单的工程。

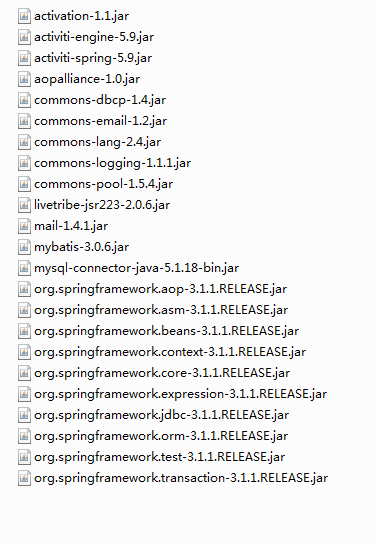

首先就是下载Activiti5.9的官方文件，下载地址见：http://activiti.org/download.html，新建一个Java工程导入相关的JAR包，安装Activiti的插件。因为单一的仅使用Activiti的项目在现实生活中几乎不存在，所以本文中的项目还是集成了Spring框架，所需要的JAR包截图如下：

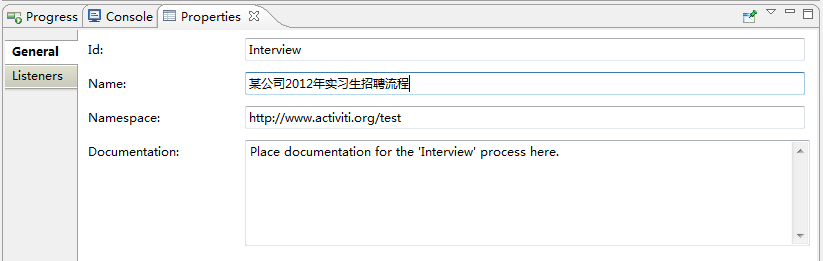

新建一个Java Project，在该项目中新建一个Activiti Process，打开插件面板。

这里模拟的流程是某公司的实习生招聘流程：

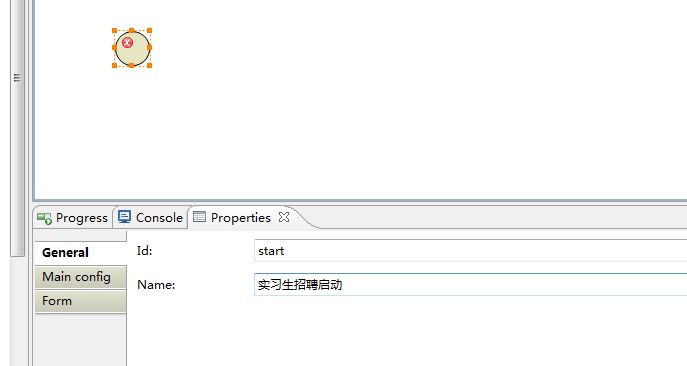

新建一个开始节点：

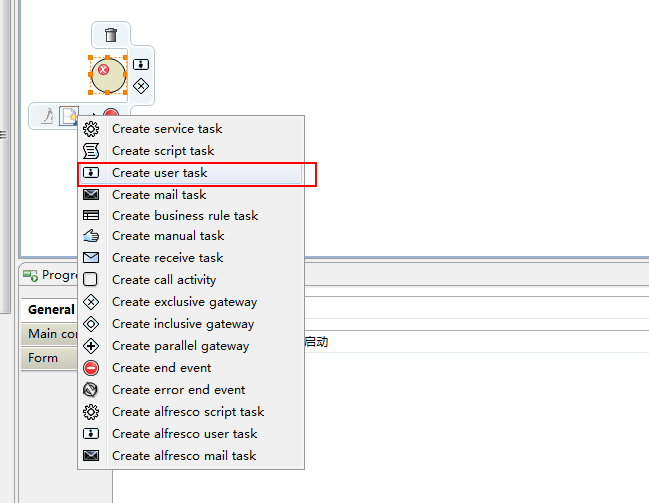

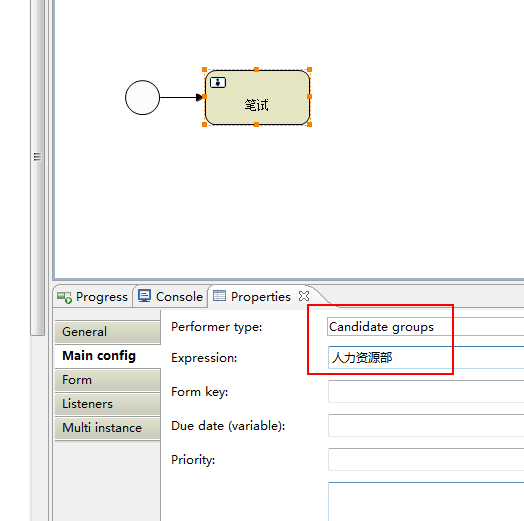

?接下来新建其余的节点：

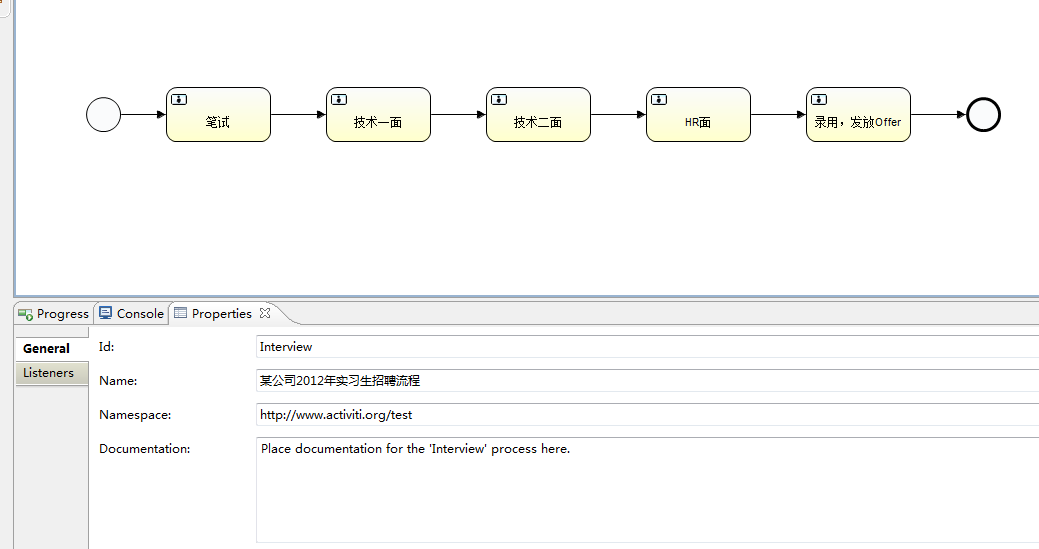

最终的结果图如下：

该步骤会自动生成相应的bpmn2.0文件，如图所示：

接下来就是创建配置文件了：

activiti.cfg.xml

<?xml version="1.0" encoding="UTF-8"?><beans xmlns="http://www.springframework.org/schema/beans"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://www.springframework.org/schema/beans   http://www.springframework.org/schema/beans/spring-beans.xsd"><bean id="processEngineConfiguration"value="true" /><property name="jdbcUrl" value="jdbc:mysql://localhost:9906/activiti" /><property name="jdbcDriver" value="com.mysql.jdbc.Driver" /><property name="jdbcUsername" value="root" /><property name="jdbcPassword" value="root" /><property name="jobExecutorActivate" value="true" /></bean></beans>

测试类：

InterviewTest.java

package com.activiti04;import java.util.List;import org.activiti.engine.HistoryService;import org.activiti.engine.ProcessEngine;import org.activiti.engine.ProcessEngineConfiguration;import org.activiti.engine.RepositoryService;import org.activiti.engine.RuntimeService;import org.activiti.engine.TaskService;import org.activiti.engine.history.HistoricProcessInstance;import org.activiti.engine.task.Task;public class InterviewTest {//本流程模拟的是某公司2012年实习生招聘流程public static void main(String[] args) {//加载配置文件ProcessEngine processEngine = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource("activiti.cfg.xml").buildProcessEngine();RepositoryService repositoryService = processEngine.getRepositoryService();RuntimeService runtimeService = processEngine.getRuntimeService();repositoryService.createDeployment().addClasspathResource("main/resources/diagrams/Interview.bpmn20.xml").deploy();String processId = runtimeService.startProcessInstanceByKey("Interview").getId();TaskService taskService = processEngine.getTaskService();//得到笔试的流程System.out.println("***************笔试流程开始***************");List<Task> tasks = taskService.createTaskQuery().taskCandidateGroup("人力资源部").list();for (Task task : tasks) {System.out.println("人力资源部的任务：name:"+task.getName()+",id:"+task.getId());taskService.claim(task.getId(), "张三");}System.out.println("张三的任务数量："+taskService.createTaskQuery().taskAssignee("张三").count());tasks = taskService.createTaskQuery().taskAssignee("张三").list();for (Task task : tasks) {System.out.println("张三的任务：name:"+task.getName()+",id:"+task.getId());taskService.complete(task.getId());}System.out.println("张三的任务数量："+taskService.createTaskQuery().taskAssignee("张三").count());System.out.println("***************笔试流程结束***************");System.out.println("***************一面流程开始***************");tasks = taskService.createTaskQuery().taskCandidateGroup("技术部").list();for (Task task : tasks) {System.out.println("技术部的任务：name:"+task.getName()+",id:"+task.getId());taskService.claim(task.getId(), "李四");}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());for (Task task : tasks) {System.out.println("李四的任务：name:"+task.getName()+",id:"+task.getId());taskService.complete(task.getId());}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());System.out.println("***************一面流程结束***************");System.out.println("***************二面流程开始***************");tasks = taskService.createTaskQuery().taskCandidateGroup("技术部").list();for (Task task : tasks) {System.out.println("技术部的任务：name:"+task.getName()+",id:"+task.getId());taskService.claim(task.getId(), "李四");}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());for (Task task : tasks) {System.out.println("李四的任务：name:"+task.getName()+",id:"+task.getId());taskService.complete(task.getId());}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());System.out.println("***************二面流程结束***************");System.out.println("***************HR面流程开始***************");tasks = taskService.createTaskQuery().taskCandidateGroup("人力资源部").list();for (Task task : tasks) {System.out.println("技术部的任务：name:"+task.getName()+",id:"+task.getId());taskService.claim(task.getId(), "李四");}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());for (Task task : tasks) {System.out.println("李四的任务：name:"+task.getName()+",id:"+task.getId());taskService.complete(task.getId());}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());System.out.println("***************HR面流程结束***************");System.out.println("***************录用流程开始***************");tasks = taskService.createTaskQuery().taskCandidateGroup("人力资源部").list();for (Task task : tasks) {System.out.println("技术部的任务：name:"+task.getName()+",id:"+task.getId());taskService.claim(task.getId(), "李四");}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());for (Task task : tasks) {System.out.println("李四的任务：name:"+task.getName()+",id:"+task.getId());taskService.complete(task.getId());}System.out.println("李四的任务数量："+taskService.createTaskQuery().taskAssignee("李四").count());System.out.println("***************录用流程结束***************");HistoryService historyService = processEngine.getHistoryService();HistoricProcessInstance historicProcessInstance = historyService.createHistoricProcessInstanceQuery().processInstanceId(processId).singleResult();System.out.println("流程结束时间："+historicProcessInstance.getEndTime());System.exit(0);}}

?

?然后执行即可，结果如下：

***************笔试流程开始***************人力资源部的任务：name:笔试,id:307张三的任务数量：1张三的任务：name:笔试,id:307张三的任务数量：0***************笔试流程结束******************************一面流程开始***************技术部的任务：name:技术一面,id:310李四的任务数量：1李四的任务：name:技术一面,id:310李四的任务数量：0***************一面流程结束******************************二面流程开始***************技术部的任务：name:技术二面,id:313李四的任务数量：1李四的任务：name:技术二面,id:313李四的任务数量：0***************二面流程结束******************************HR面流程开始***************技术部的任务：name:HR面,id:316李四的任务数量：1李四的任务：name:HR面,id:316李四的任务数量：0***************HR面流程结束******************************录用流程开始***************技术部的任务：name:录用，发放Offer,id:319李四的任务数量：1李四的任务：name:录用，发放Offer,id:319李四的任务数量：0***************录用流程结束***************流程结束时间：Tue May 15 17:44:26 CST 2012

?至此，该项目结束，项目源码放在附件中。

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?

?
