一道典型的凸透镜成像问题
问题：
小明利用一未知焦距的凸透镜探究透镜的成像规律，进行了如下操作并得到了相关结论，请你将空缺部分补充完整。
(1)将一束平行光射向凸透镜，得到如图11所示的光路图，则该透镜的焦距为________cm。
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 。
(3)按如图12所示的方案进行实验和观察，并将观测情况记录在下表中．
实验序号
物距u/cm
像距v/cm
像的性质
1
30
15
倒立、缩小的实像
2
25
16．7
3
20
20
倒立、等大的实像
4
15
倒立、放大的实像
5
5
正立、放大的虚像
①上表中实验序号2中像的性质为 ，实验序号4中像距为 cm。
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 (选填“靠近”或“远离”）透镜的方向移动。

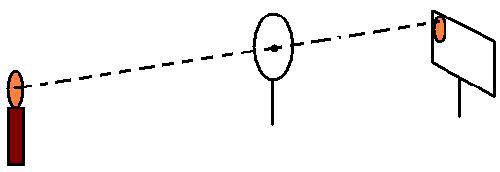

③若在光屏上得到如图12所示的图像，成像在光屏的左上角。若要通过调整透镜让像在光屏的中央，应向_____________（右下，左上，右上，左下）调节。
分析：（1），焦距是焦点到光心的距离。从图中可以看出，焦距是10cm。
（2），探究凸透镜成像实验时，应该调节烛焰中心、凸透镜中心、光屏中心在同一高度，这样才能保证成像在光凭的中心。
（3），①当物体在凸透镜2倍焦距以外时，成倒立缩小的实像。从表格中的数据可以看出，实验序号物距是25cm，比2倍焦距（20cm）要大，所以，应该成一个倒立缩小的实像。
实验序号④的物距是15cm,像距是多少呢？
初中物理没有要求学生利用公式去进行计算，是不是不用公式就不能解答这个问题呢？显然不是。从表格中我们可以看出，实验序号①时，物距是30cm，像距是15cm；现在物距是15cm，刚好是①是的物距，根据光路可逆，可以得出，此时的像距应该是①时的物距30cm。
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，物距变小了，像距怎么变化？“物近像远像变大”，像远，也就是像距要变大，即光屏要向远离凸透镜的方向移动。
另外，根据表格中的数据，物距30—25—20，变小了，即烛焰向凸透镜靠近，而像距15—16.7—20，却是在变大，说明光屏离凸透镜远了。
③，像不在光屏中心，该如何调节呢？如果像太靠上了，当然应该把它（像）往下调，像才能成在光屏的中央。
现在像成在了光屏的左上角，应该怎么调？
我们不妨通过作图的方式来帮助我们解决这个问题。
从图中可以看出，若要成像在光屏中心，凸透镜应该右下方调节。
如果不是调节凸透镜而是调节光屏呢？光屏应该是向左上调节！
答案：10cm；同一高度；倒立、缩小的实像；30cm；远离；右下。
