一级注册结构师钢结构课程要点（十八）(1)

　　(2)弯矩和剪力共同作用下(图15-3-11)

　　1)支座处

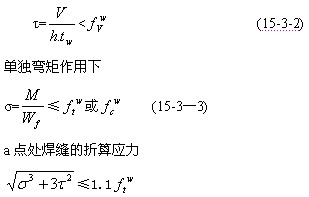

　　单独剪力作用下：

　　式中 M、V--焊缝承受的弯矩和剪力;

　　Wf、h、tw--分别为焊缝处截面模量、截面高度和腹板厚度;

　　——对接焊缝的抗剪强度设计值。

　　2)构件对接拼接处

　　a点处正应力计算：

　　式中 If----焊缝截面绕x轴的惯性矩;

　　—分别c点(或b点)以上面积对x一x轴的面积矩;

　　yc x轴至腹板边缘的距离。
