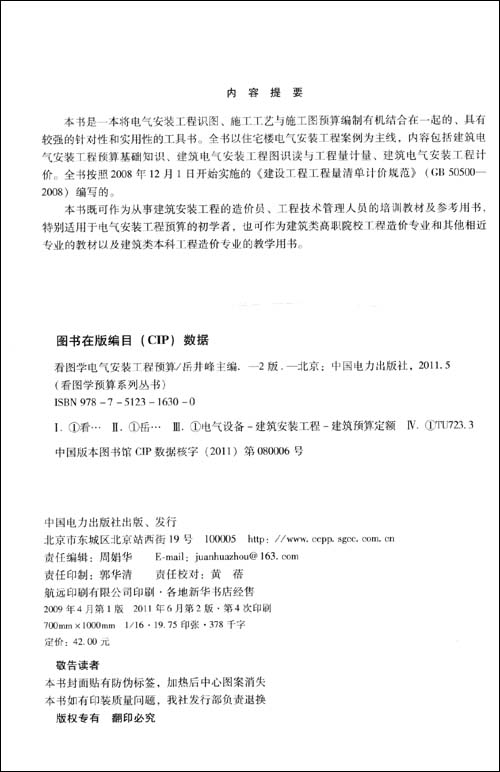

版权页：

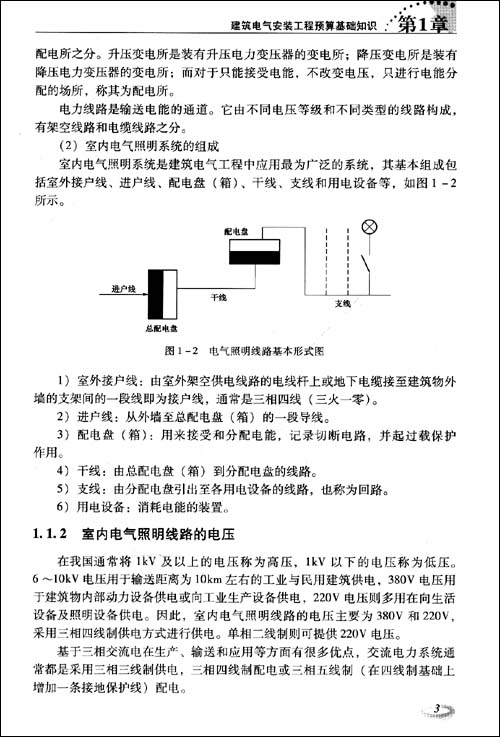

插图：
2）图纸目录。图纸目录主要包括序号、图纸名称、图纸编号、图纸张数等。通过阅读图纸目录可以方便图纸识读。
3）图例。图例是用表格的形式列出该电气工程图纸中使用的图形符号或文字符号，其目的是使读图者容易读懂图样。
4）设备材料表。设备材料表一般都要列出该电气工程的主要设备及主要材料的规格、型号、数量、具体要求或产地。但是表中的数量一般只作为概算估计数，不作为设备和材料的供货依据。
通常图例和设备材料表结合在一张表内。
5）电缆清册。电缆清册是用表格的形式来表示该电气工程中电缆的规格、型号、数量、走向、敷设方法、头尾接线部位等内容的图样，一般使用电缆较多的工程均有电缆清册，而简单的工程通常没有电缆清册。
（2）电气系统图
电气系统图是用单线图表示电能或电信号按回路分配出去的图样。主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、控制方式、供电方式等。动力、照明、变配电系统、通信广播、有线电视、火灾报警、安全防范等都要用到系统图。
（3）电气总平面图
电气总平面图是在建筑总平面图的基础上绘制完成，表示电源及电力负荷分布的图样。主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。一般大型工程都有电气总平面图，在中小型工程则由动力平面图或照明平面图代替。
（4）电气平面布置图
电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样。主要表现它们的安装位置、安装方式、规格型号、数量及防雷装置、接地装置等，是进行电气安装的主要依据。通过平面图可以知道单体建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。主要有动力、照明、变配电装置、各种机房、通信广播、有线电视、火灾报警、安全防范、防雷接地等平面图。
