本书以系统分析为基础，以工程设计为主线，按采暖、空调、通风、冷热源及建筑防火排烟等工程顺序编排，涵盖暖通空调工程设计的全过程，主要内容包括暖通空调设计程序及内容、热水采暖系统设计、空调系统设计防火排烟系统设计和CFD在暖通空调工程中的应用等。

商家名称	信用等级	购买信息	订购本书
		暖通空调设计及系统分析(中国电力出版社)
		暖通空调设计及系统分析(中国电力出版社)

本书由荆有印、高月芬、郑国忠编著，其中荆有印任主编。第一章及第三章的第二节至第六节，第七章的第二节、第四节由荆有印编著；第二章及第三章的第八节，第四章、第六章由高月芬编著；第三章的第一节、第七节，第五章，第七章的第一节、第三节、第五节由郑国忠编著。
本书在编写过程中得到了华北电力大学院、系、教研室的同仁们的大力支持，同时研究生丁桂艳、宋燕、王长海、马凯、赵俊红、赵争辉等为本书的成稿做了很多辅助性工作，在此表示衷心感谢。最后，对所有关心和支持本书出版的人士，表示真诚的谢意！
由于时间仓促，加之编者水平有限，书中不妥之处在所难免，恳请读者批评指正。

文摘

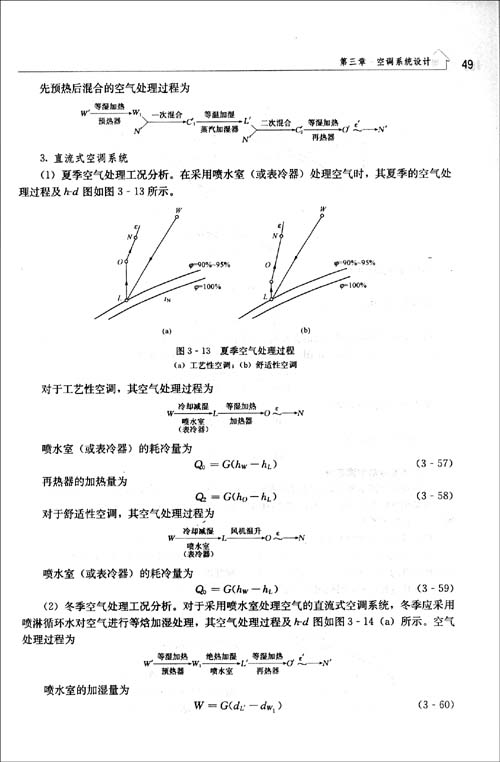

插图：

（1）平面图。根据建筑专业提供的建筑平面图，用细实线绘制建筑轮廓、门、窗、柱和主要轴线，标注轴线和编号，室内、外地坪标高，房间名称，然后再绘制工艺设备和有关管道系统。设备轮廓、部件图例用细中实线绘制，风管用双粗实线绘制，水管用单粗实线绘制；供水干管和供水立管用粗实线绘出，回水干管和回水立管用粗虚线绘出。
采暖工程：绘出散热器、干管、立管、阀门、用户入口装置、疏水器、减压装置、放气、泄水、固定支架、补偿器、管沟及检查口位置，标注立管编号、干管标高、管径及每组散热器片数或长度。对于两层以上的多层建筑，若各层建筑平面相同，除底层和顶层外，其他各层称为标准层，可合用一张平面图，散热器片数或长度应分层标注。
通风、空调平面图：绘出各种设备，标注设备定位尺寸和编号；绘出风管、水管，标注风管尺寸、标高及风口尺寸（圆形风管标管径，矩形风管标宽×高），水管管径、标高；标注系统编号、介质流向、弯管的弯曲半径、部件名称、型号及规格。
通风空调机房、制冷机房平面图：机房建筑平面图可根据需要按比例放大。绘出通风、空调、制冷机组，标注定位尺寸和设备编号；绘出连接设备的风管和水管的位置和走向，标注介质流向、风管尺寸、水管管径；绘出机房内的各种阀门、仪表、柔性短管、过滤器等部件的位置；列出设备和材料明细表。
（2）剖面图。
通风、空调剖面图：根据建筑专业提供的剖面图，用细实线绘制建筑轮廓、主要轴线，标注轴线尺寸和编号、室内外地面标高、梁底标高；对应平面图，绘出设备、风管、水管在剖面图中的位置，标注设备编号、设备与管道接口位置、标高，标注管道尺寸、标高、坡度与坡向、介质流向；标注设备、风管、水管距建筑物的梁、板、柱及地面的相对尺寸。
通风空调机房、制冷机房剖面图：为清楚表达机房设备及管道，根据实际需要，将建筑专业提供的机房建筑剖面图按比例放大，然后再绘制工艺设备、风管、水管及有关附件；对应通风、空调、制冷机房平面图，在剖面图中绘制通风、空调、制冷机组的轮廓。绘制风管、水管，标注管道尺寸、标高、坡度及坡向、介质流向；标注设备编号、设备中心线、基础上表面标高，设备与管道接口位置、标高；绘制水池、水箱轮廓，标注水管接口位置及标高，标注水位线标高。
（3）系统图、立管图。
采暖系统图：采暖系统图（轴测图、透视图）用单粗实线绘制，可绘制正等轴测图或正斜二等轴测图，一般按正斜二等轴测图绘制。绘出干管、立管、支管、散热器，标注立管编号、管径、坡度及坡向、标高、散热器数量；绘制阀门、减压阀、疏水器、放气、泄水、补偿器、固定支架及变径管等附件；对于多层或高层建筑的采暖系统，应绘制采暖立管图，并标注立管编号。
