Intel80386知识总结: 中断与异常机制
====================================================================
本文用于汇总整理Intel80386的中断与异常机制,
参考文献：
《INTEL 80386 programmer's reference manual 1986》《Intel? 64 and IA-32 Architectures Software Developer’s Manual Volume 3 (3A, 3B & 3C): System Programming Guide》
本文是系列文章《Intel80386知识总结》的一部分。
===================================================================
1. 分类与编号
1.1 中断与异常的分类
        中断与异常都属于控制流转移机制的一种，两者之间的区别在于：中断是一种来源于处理器外部的事件，处理器用异步方式予以处理。异常则由处理器本身负责检测，属于同步处理。按来源，可以对中断与异常进行以下分类：
中断：
Maskable Interrupts: 由INTR针脚发送Nonmaskable Interrupts：由NMI针脚发送
异常：
由处理器检测: 进一步分类为Faults，Traps，Aborts三类通过软件编程（也称为软中断）：通过INT0/INT 3/INT n/BOUND指令触发
三种异常：
Faults：Faults异常逻辑上在产生异常的指令之前触发，它可以在指令执行过程中被发现，发现后需要把机器状态回溯到指令执行之前。CS寄存器和EIP寄存器指向产生异常的指令。Traps：Trap异常紧接着在产生异常的指令结束后马上触发。CS寄存器和EIP寄存器动态的指向产生异常的指令的下一条指令，如果产生异常的指令是控制流转移指令，例如JMP指令产生了Trap异常，则转移后的CS和EIP寄存器值应该被压入栈。Aborts：Abort异常既不提供异常产生的准确位置，也不重置机器状态，Abort异常表示严重的系统错误

1.2. 中断号
        每一种中断/异常的都对应一个唯一的中断号，NMI中断和异常的中断号由i386预定义，占据0 ～ 31。Maskable中断的中断号由中断控制器（例如典型的Intel8259A Programmable Interrupt Controller）赋值，并且其赋值逻辑是可以通过软件编程的，中断号空间占据32 ～ 255.

2. 中断屏蔽
        中断处理的正常时机是在一条指令结束之后，下一条指令开始之前进行。特别的，对于带有Prefix前缀的String指令在执行时，每完成一次Repeat，都会进行中断响应。在处理器运行的某些特殊时段，需要对中断处理进行屏蔽，主要包括以下三种情况。

2.1 在处理NMI中断的时候
        在处理一个NMI中断的时候，处理器会忽略期间通过NMI针脚发送的中断，直到遇到第一个IRET指令为止。

2.2 通过IF标志位屏蔽Maskable中断
        当IF=0时，处理器会延迟通过INTR针脚发送的Maskable中断的处理，直到IF=1。
        CLI和STI指令分别可以用来clear和set IF标志位，优先权要求：CPL 小于等于 IOPL。

2.3 在堆栈切换时
         在进行堆栈切换时通常需要类似下面的指令，分别用来更新堆栈段和栈顶：

3. 中断处理
3.1 中断描述符表（IDT）
        中断描述符表维护了一个中断号到中断处理指令描述符的映射关系，其结构与GDT、LDT类似，中断号作为其索引。因为最多只有256个中断/异常，所以IDT的长度不需要超过256×8，可以小于256×8，因为可能不是所有中断/异常都会发生且有处理程序。处理器通过IDTR寄存器找到IDT，通过LIDT和SIDT指令分别进行IDTR寄存器的set和get操作。LIDT指令要求CPL=0，SIDT没有优先权要求，可以在任何CPL执行。

3.2 中断描述符

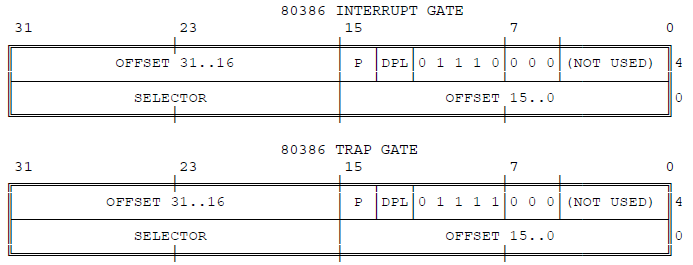

IDT中可以包含的描述符分为三种：任务门、中断门和Trap门。任务门的作用详见i386多任务支持的内容，中断门和Trap门的格式如下所示。

        通过任务门、中断门和Trap门可以使用以下两种方式来处理中断：
使用Interrupt Procedure处理中断使用Interrupt Task处理中断

3.3 ErrorCode
某些异常会给处理程序/任务传递ErrorCode，ErrorCode的结构如下图所示：

ErrorCode的结构和选择符类似低位的三个标志位的含义为：
EX:当中断/异常来自产生异常的程序外部时设置此位I：当SELECTOR INDEX指向IDT的一个门描述符时设置此位TI：TI=0时，SELECTOR INDEX选中GDT中的描述符；TI=1时，SELECTOR INDEX选中LDT中的描述符

3.4 使用Interrupt Procedure处理中断

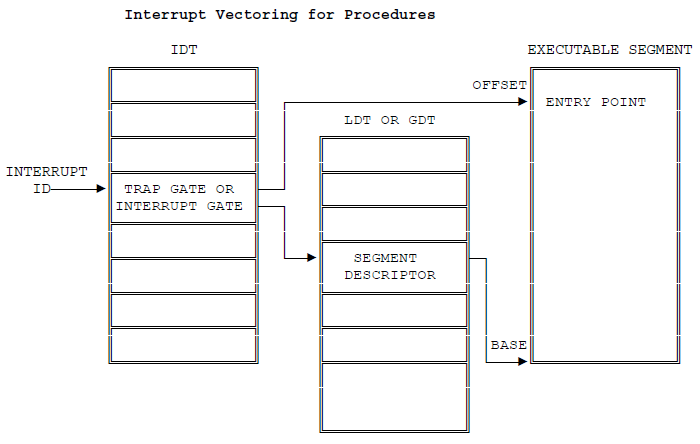

        当IDT相应位置保存了Trap门或者中断门的时候，将采用Interrupt Procedure的方式处理中断，如下图所示：

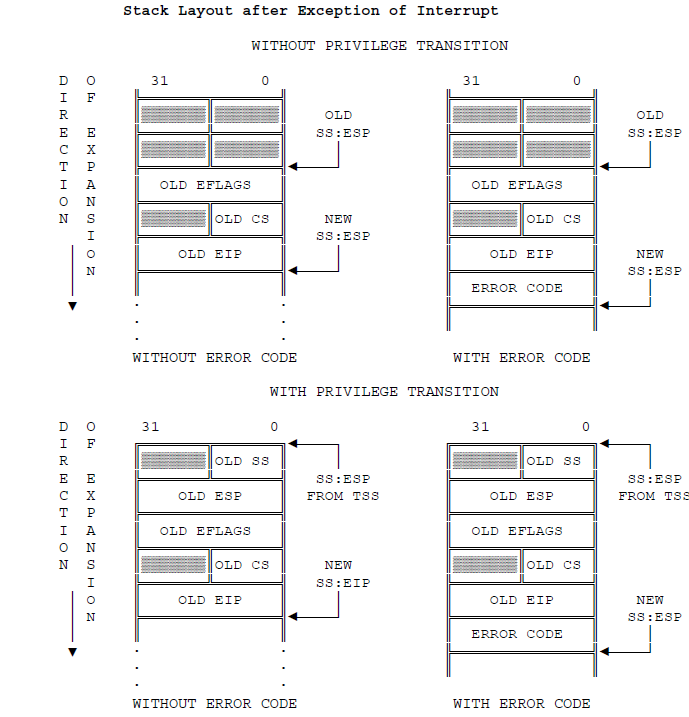

        使用Interrupt Procedure处理中断时的堆栈操作分情况如下图所示：

使用中断门和Trap门的区别在于通过中断门会设IF为0，而通过Trap门不会。

3.5 使用Interrupt Task处理中断

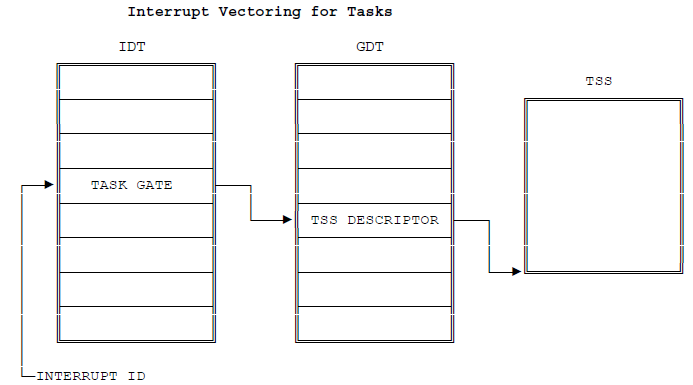

        当IDT相应位置保存了任务门的时候，将采用Interrupt Task的方式处理中断，如下图所示：

        Interrupt Task将会切换到一个独立的上下文来进行中断处理。如果任务切换是由带有ErrorCode的异常引起的，那么处理器会自动的把ErrorCode推到新任务正确的堆栈上。
