C#Windows窗体界面设计_04_添加PictureBox控件绘图
binzhouweichao@163.com
2013-10-16
参考：http://zhidao.baidu.com/link?url=IEnZ3QgP0rWzS-mTLTAmY4PiM9mst1YkCZAITVUYE7-LRLYS1eYuhDbjbDtMrCyFhRlSbwGtbXmKU0VOGp9lLq
正如上篇所说，由于标题栏和边框所占区域，使得绘图区域减小，且具体底边位置（即绘图区域高度）不精确。
通过添加一个PictureBox控件，使得绘图区域从窗体中分离出来，顺便精确一下坐标。
仍然使用前面用过的项目，只需修改TriPaint.cs[设计]和代码两个文件。
1. 向TriPaint窗体界面添加PictureBox控件

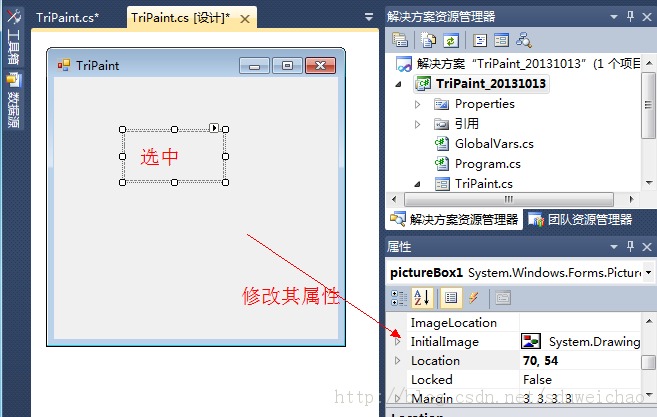

打开TriPaint.cs[设计]文件，打开左侧工具箱，鼠标左键选中PictureBox控件，拖动到窗体中。
2. 选中新添加的PictureBox控件，更改其属性
对于第一个添加的PictureBox控件，其名称默认为pictureBox1。这里不对名称做修改。
首先修改控件相对于窗体的位置。在窗体属性中，默认添加的控件的相对位置是按照左上角（即默认的原点位置）计算的。
选中PictureBox控件，在右下角的属性框中，修改Location属性的值为：0, 0。也就是说，PictureBox控件的原点（左上角）位于窗体的原点（左上角）。
其次修改控件的大小，根据上篇，我们可以设置PictureBox的大小为250*250，这样在坐标系平移时就可以不必改动参数了。。。
在属性框中找到Size属性，修改其值为：250, 250。
由于窗体底色为灰色，为了区分新添加的控件的边界，我们设置PictureBox的底色为白色。
在属性框中，找到BackColor属性，修改其值为White。
这样，效果图为：
可以明显的将窗体和新添加的PictureBox控件区分开来。
3. 修改TriPaint.cs代码
PictureBox控件上可以绘制多种类型的图像，如位图（bitmap，bmp），图标（icon），JPG，PNG，GIF，元文件等（参考http://msdn.microsoft.com/zh-cn/library/system.windows.forms.picturebox(VS.80).aspx）。这里使用BMP位图。
参考：http://zhidao.baidu.com/link?url=IEnZ3QgP0rWzS-mTLTAmY4PiM9mst1YkCZAITVUYE7-LRLYS1eYuhDbjbDtMrCyFhRlSbwGtbXmKU0VOGp9lLq
修改TriPaint的Load事件代码，即TriPaint_Load()函数：
首先建立BMP画布：

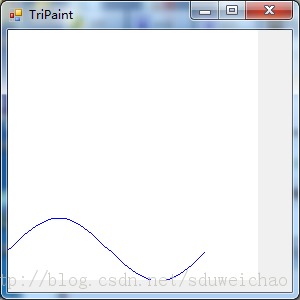

注：红色坐标是我截图是画上去的。
第二幅图最低点有一部分缺失，应该是与PictureBox底边重合，导致未显示，或者是因为其他原因？（比如有一点点的边框），还需要继续调查。
