TQ210裸机编程(5)——系统时钟配置
之前都是把程序直接下载到DDR内存，然后直接跳转到内存去运行，之所以可以运行是因为开发板自带的u-boot已经初始化好了DDR内存、时钟等。由于u-boot已经初始化好了时钟，因此这次实验就不能像之前那样操作了，而需要把程序直接烧写到SD卡，然后从SD卡启动。
S5PV210启动流程：
查看S5PV210芯片手册和《S5PV210_iROM_ApplicationNote_Preliminary_20091126》
可以通过配置OM引脚选择如下任意一个设备启动
? General NAND Flash memory
?OneNAND memory
? SD/ MMC memory (such as MoviNAND and iNAND)
?eMMC memory
?eSSD memory
? UART and USB devices
在系统复位时，CPU从固化在片内ROM里的代码开始执行，然而系统复位可能不是在启动时，也可能在被唤醒时，因此IROM Code必须根据复位状态做出适当的处理。
? iROM代码放在片内64KB ROM中。它初始化基本的系统功能，比如时钟，栈，堆。
? iROM代码从从指定的启动设备（NAND/SD/NOR等）加载第1阶段boot loader（BL1）到片内96KB的SRAM。启动设备通过OM引脚选择。
? 第1阶段的boot loader（BL1）加载第2阶段的boot loader（BL2）到片内SRAM
? 第2阶段boot loader（BL2）初始化系统时钟，UART和DRAM控制器。初始化DRAM后，它从启动设备加载操作系统镜像到DRAM。
? 当启动完成后，第2阶段boot loader（BL2）跳转到操作系统去执行。
程序开始于iROM，然后到SRAM，最终程序在DRAM中执行。
iROM（BL0）启动序列如下：
1. 关闭看门狗
2. 初始化指令icache.
3. 初始化栈和堆
4. 初始化块设备拷贝函数
5. 设置时钟分频, 锁定时间, 锁相环（PLL）和时钟源.
6. 检测OM引脚选择从哪个设备启动，然后从启动设备加载BL1（最大16KB）到iRAM
7. 对BL1的校验和进行验证，如果验证失败，iROM将尝试从第2个设备启动
8. 如果是安全模式启动，则对BL1进行完整性验证
9. 跳转到BL1的起始地址（0xD0020010）
iRAM（BL1）启动序列如下：
1. 从启动设备加载BL2（最大80KB）到iRAM
2. 初始化系统时钟，UART，DRAM
3. 从启动设备加载OS到DRAM
4. 跳转到DRAM中的OS执行（0x2000000 或 0x40000000）
iROM在加载BL1时会校验BL1的头信息，规定如下
0x0：BL1的大小（最大16KB - 16B）
0x4 : 0 规定
0x8 : BL1的校验和
0x16 : 0 规定
所以我们在生成led.bin后，还需要添加16B的头信息。
校验和计算方法见《S5PV210_iROM_ApplicationNote_Preliminary_20091126》
SD/MMC拷贝函数，我的判断是：在iROM从SD卡加载BL1时，使用的就是这个函数，注意里面的关键参数
param u16 blockSize : Number of blocks to copy.
拷贝多少块，也就是说在iROM从SD卡加载BL1时是按块的整数倍拷贝的，而不是按字节拷贝。再接着看
从这可以看出一个块的大小是512字节，而且第0块保留不用，我们需要将led.bin 从第1块开始烧写。
所以BL1的头信息的BL1的大小应该是512的整数倍。我刚开始没有注意到这点，在制作头信息时按led.bin的实际大小（多少字节）来填充第0字节，导致iROM校验失败，没法启动。
时钟配置：
S5PV210由3个时钟域构成，分别是主系统（MSYS），显示系统（DSYS），外围系统（PSYS）。
1.MSYS域包括Cortex A8核、DRAM内存控制器、3D、iROM、iRAM、INTC等。
2.DSYS域包括显示相关模块，包括FIMC、FIMD、JPEG等。
3.PSYS域用于安全、I/O外围、低功耗的声音播放等。

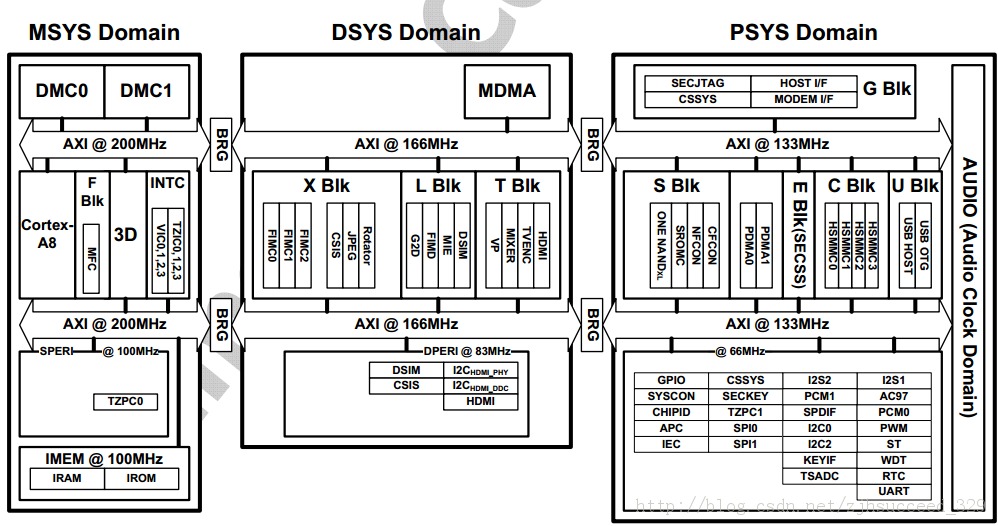

如下图所示
S5PV210包含4个锁相环（APLL、MPLL、EPLL、VPLL）
手册上建议使用24MHz的晶振为4个PLL提供输入时钟。
在S5PV210中的典型应用：
? Cortex A8 and MSYS clock domain uses APLL (that is, ARMCLK, HCLK_MSYS, and PCLK_MSYS).
? DSYS and PSYS clock domain (that is, HCLK_DSYS, HCLK_PSYS, PCLK_DSYS, and PCLK_PSYS) and
other peripheral clocks (that is, audio IPs, SPI, and so on) use MPLL and EPLL.
? Video clocks uses VPLL.手册推荐的时钟
?freq(ARMCLK) = 1000 MHz
?freq(HCLK_MSYS) = 200 MHz
?freq(HCLK_IMEM) = 100 MHz
?freq(PCLK_MSYS) = 100 MHz
?freq(HCLK_DSYS) = 166 MHz
?freq(PCLK_DSYS) = 83 MHz
?freq(HCLK_PSYS) = 133 MHz
?freq(PCLK_PSYS) = 66 MHz
? freq(SCLK_ONENAND) = 133 MHz, 166 MHzPLL：
? APLL 用来驱动 MSYS 域 和 DSYS 域. 它能产生高达 1 GHz的频率
? MPLL用来驱动 MSYS 域和 DSYS 域.它能产生高达 2 GHz的频率
? EPLL 主要用来产生 声音相关的时钟.
? VPLL主要用来产生视频系统操作的时钟, 54 MHz.
? 典型的, APLL 驱动MSYS域，MPLL 驱动DSYS 域.时钟配置步骤如下：
Turn on a PLL
(A,M,E,V)PLL_CON[31] = 1; // Power on a PLL (Refer to (A, M, E, V) PLL_CON SFR)wait_lock_time; // Wait until the PLL is locked
(A, M, E, V)PLL_SEL = 1; // Select the PLL output clock instead of input reference clock, after PLL
output clock is stabilized. (Refer to 0, 4, 8, 12th bit of CLK_SRC0 SFR)Once you turned on any PLL, do not turn off that.
Change PLL’s PMS values
Set PMS values; // Set PDIV, MDIV, and SDIV values
(Refer to (A, M, E, V) PLL_CON SFR)Change the system clock divider values
CLK_DIV0 [31:0] = target value0;Change the divider values for special clocks
CLK_DIV1 [31:0] = target value1;
CLK_DIV2 [31:0] = target value2;代码如下：
start.S
clock.c
然后上电可以看到LED交替闪烁，可以去掉start.S中的时钟初始化，再次编译程序，烧写，可以看出LED闪烁变慢了。
.global _start/* 声明一个全局的标号 */_start://bl clock_init/* 时钟初始化 */bl main/* 跳转到C函数去执行 */halt:b halt
