Unity3D开发（四）：NGUI纹理九宫格拉伸

不论是游戏中的UI，还是应用中的UI，纹理九宫格拉伸都是必不可少的，因为采用这种拉伸方式，可以最大化的节省纹理资源，还能保证良好的表现效果！

1.原理

把纹理用4条线分割成9部分（如上图），通过观察可以发现，5是最规则的形状（矩形），其次是2,6,8,4（矩形，但是和四个角有公共边），最后是四个角1,3,9,7（圆角矩形）

规则的图形在拉伸之后的效果是比较好的，如果是不规则的图形，则会在拉伸之后变形！

根据上图做拉伸制定规则：

（1）保证四个角1,3,9,7不做任何拉伸
（2）与四个角有公共边的四个矩形2,6,8,4做单向拉伸，即保证与四个角的公共边不拉伸，例如2,8只进行横向拉伸，4,6只进行纵向拉伸
（3）中间部分5做双向拉伸，即横向，纵向同事拉伸
2.NGUI中Sliced用法
（1）选中制作完成的Atlas文件，在其Inspector面板中设置四条切线的位置（像素为单位）

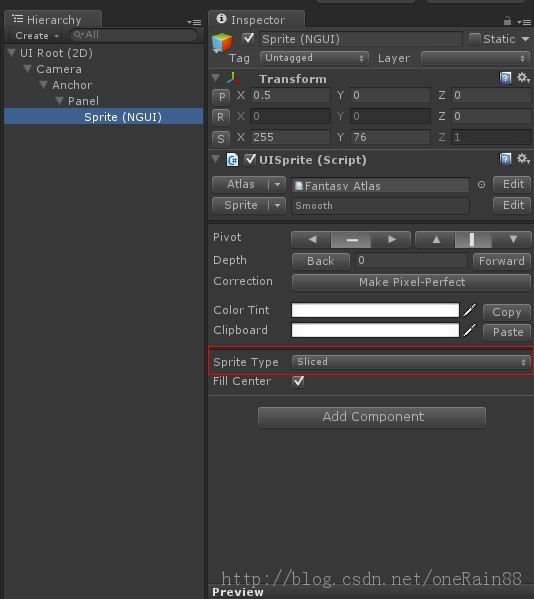

（2）使用Sliced类型的UISprite

3.实现原理

在UISprite中，对于不同类型有不同填充Shader定点的方法，参照UISprite.OnFill()

protected void SlicedFill (BetterList<Vector3> verts, BetterList<Vector2> uvs, BetterList<Color32> cols)
