MSP430 LAUNCHPAD学习笔记1--LED闪烁
本文参考http://home.eeworld.com.cn/my/space-uid-415653-blogid-120155.html，在此特别感谢秦凯同学将其经验的无私奉献给大家材料：l MSP430 LAUNCHPAD x 1l M430G2452芯片 （有的套件中是M430G2553芯片）实验目的：让MSP430 LAUNCHPAD的P1.0和P1.6 交替闪烁

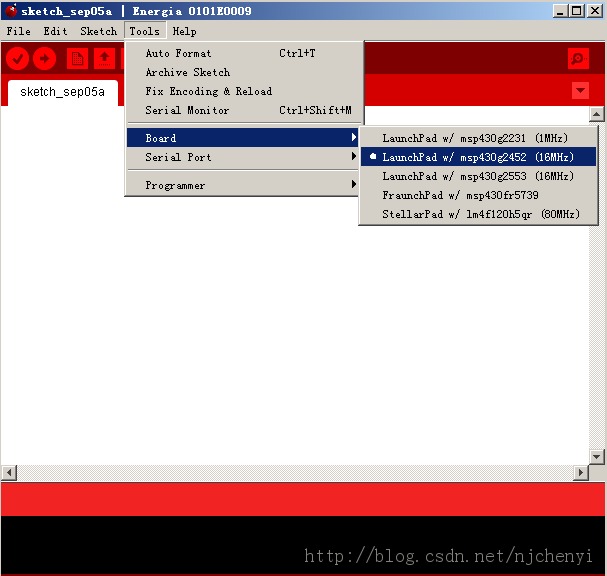

下面开始打开Energia编写程序。第一步：安装并选择MSP430G2芯片的型号先将G2452芯片安装在芯片座上，将MSP430 LAUNCHPAD通过USB线插上电脑，接着选择MSP430G2芯片的型号G2452，如下图：

特别提示：有的人拿到的launchpad套件中不是G2452芯片，而是G2553芯片，这儿只要根据芯片型号选择相对应的选项即可。

第二步：开发软件的基本设置首先需要确认已经安装了LaunchPad 的驱动程序。如果你已经安装过TI的Code Composer Studio 5.x with MSP430 suport那么你就可以跳过这一步了。安装步骤如下：

下载LaunchPad drivers for Windows: 对应Windows 32 和64 bit版本的LaunchPad CDC drivers zip 文件解压文件，如果是Windows 32 bit系统，双击DPinst.exe；如果是Windows 64 bit系统，双击DPinst64.exe等待安装程序提示执行完成即可

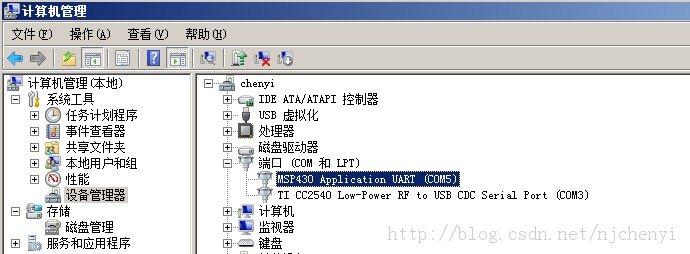

右击“计算机”->“管理”->“设备管理器”，（我是用的是Windows 7操作系统，所以是“计算机”。如果用的是Windows XP系统，则是“我的电脑”）查看“端口（COM 和 LPT）”，如下图：

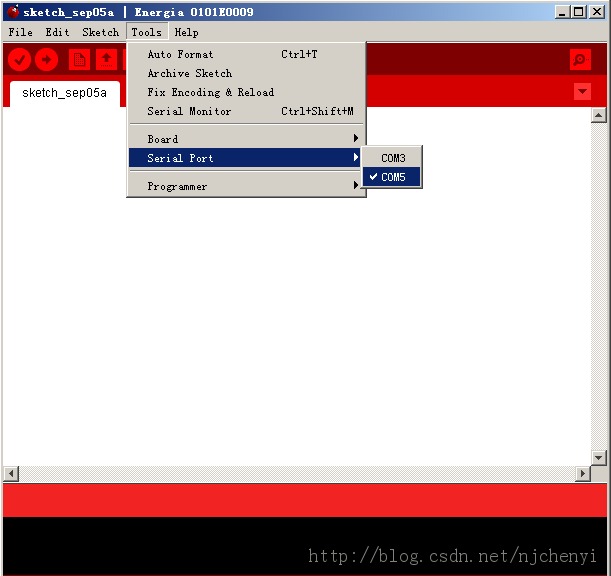

由此我们得知，MSP430 LAUNCHPAD使用的是串口5（串口号由你电脑给你的板子分配，不同电脑串口号可能不同，视实际情况而定），不过也没关系，Energia软件会在你插上板子的时候自动识别哪个串口号被使用了。我们点下COM5就会在前面打勾。如下图：

软件设置玩后会出现成功连接的信息：

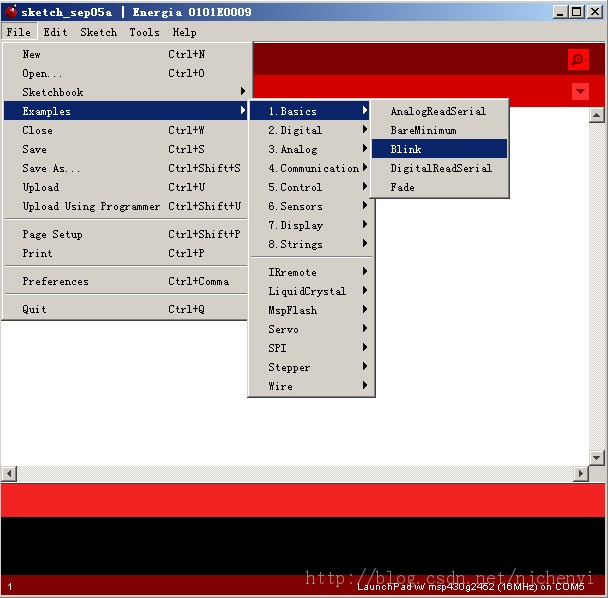

第三步：导入例程操作步骤：File--> Examples--> Basic--> Blink

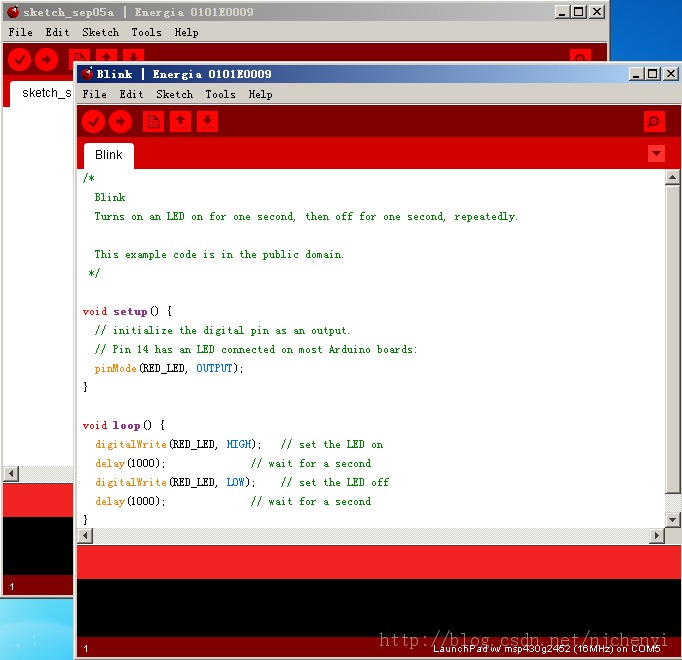

这个时候会出现两个软件窗口，你可以留着先前打开的窗口，也可以关掉它，只留下有程序的那个窗口。第四步：修改程序，程序如下

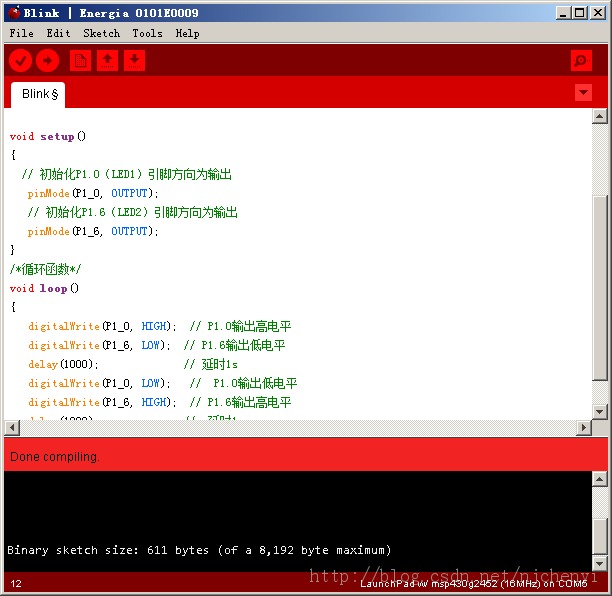

第五步：修改完后，我们点击“编译”（Sketch->Verify/Compile 快捷键 Ctrl+R），编译完成会在软件下方的窗口显示“Done compiling”显示编译完成。如果没有写错程序的话，就会出现如下界面：

上面提示信息没有错误。第六步：接着就是点击向右的三角箭头将程序上传到板子上了。

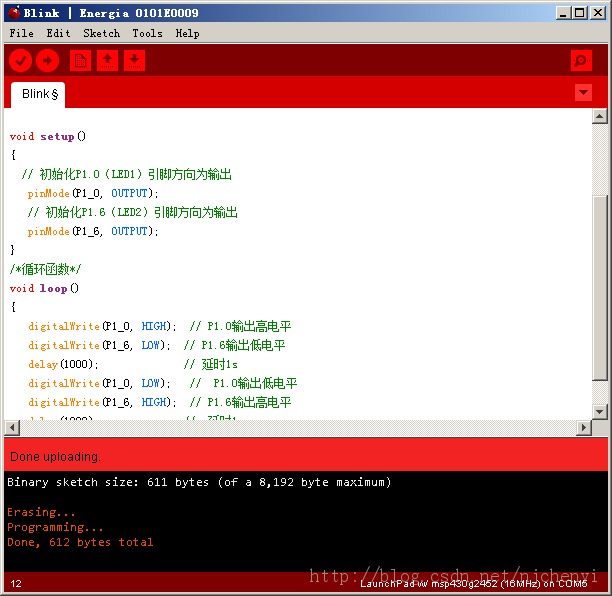

上传完成后界面下方会出现下面信息：


当然，也可以省略编译验证一步，因为上传前还会做一次编译验证。

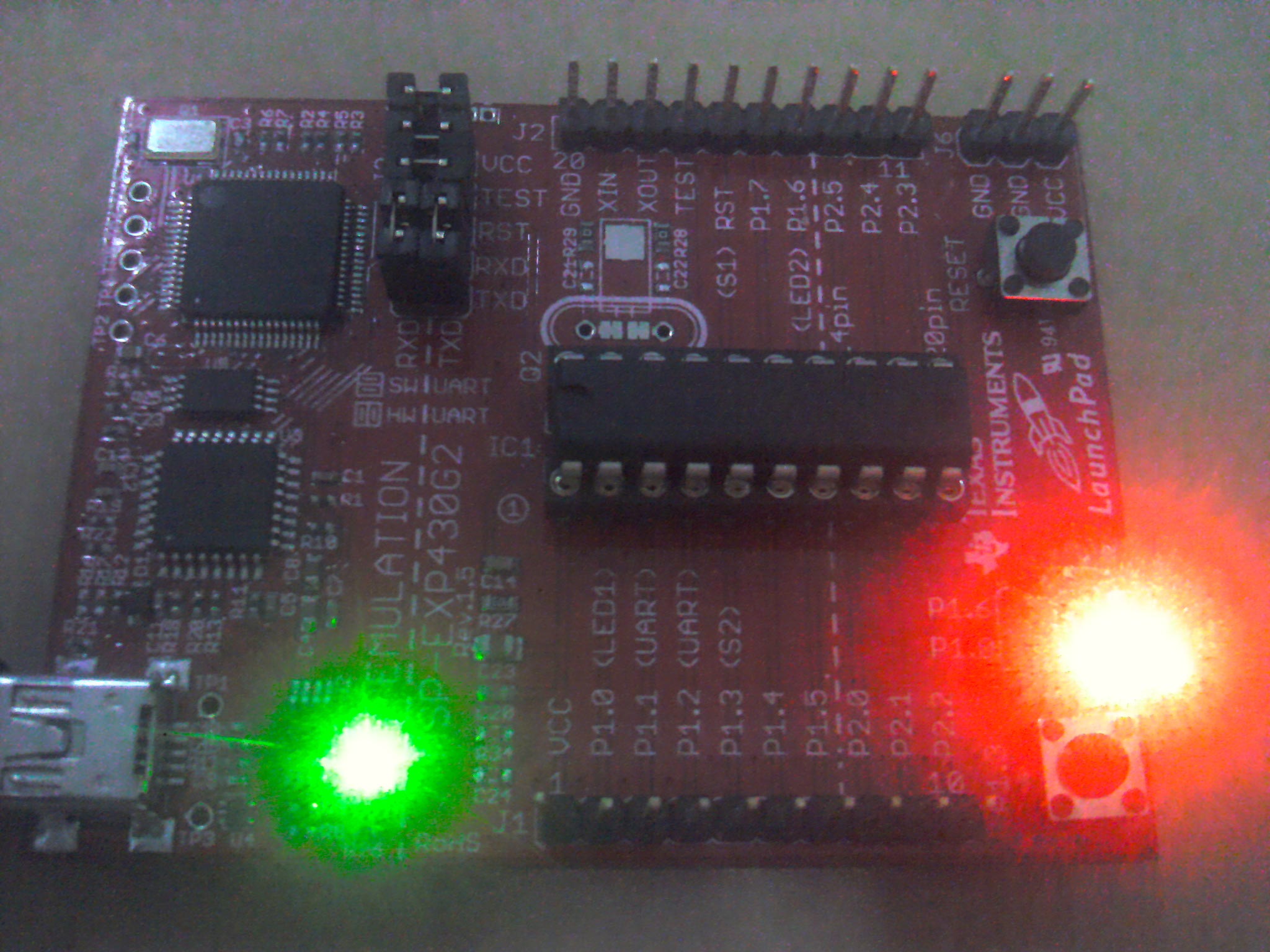

最后一步，查看你板子上的LED1灯是否在闪烁了！(*^__^*) 嘻嘻……
pinMode(pin, mode)函数原型：pinMode函数用以配置引脚为输出或输出模式，它是一个无返回值函数，函数有两个参数pin和mode，pin参数表示所要配置的引脚，mode参数表示设置的模式—INPUT（输入）或OUTPUT（输出）。[code]
void pinMode(uint8_t pin, uint8_t mode)[/code]
本程序所使用的函数也可以参见http://energia.nu/Reference_Index.html
