在网卡驱动里写下数据，是否要修改以太网帧头

在网卡驱动里写入数据，是否要修改以太网帧头？

[解决办法]

引用:

你自定义的协议，每个通信帧竟然没有长度？

一般都有长度控制字节，这样才能帮助达到不粘包之类的功能啊。不然你怎么知道这帧数据有多长呢？这和变长不变长没关系的。

CRC怎么计算都有直接的函数的。就是验证是否通信帧是否由于通信问题导致错误。解释原理也很简单的。

他那个图是以太网的帧格式，以太网的帧是没有长度的，是通过以太网物理层的方式分帧的
参见http://en.wikipedia.org/wiki/Ethernet_frame#Preamble_and_start_frame_delimiter

Preamble and start frame delimiter [edit]
See also: Syncword
A frame starts with a 7-octet preamble and 1-octet start frame delimiter (SFD).[note 3] Prior to Fast Ethernet, the on-the-wire bit pattern for this portion of the frame is 10101010 10101010 10101010 10101010 10101010 10101010 10101010 10101011.[3] Since octets are transmitted least-significant bit first the corresponding hexadecimal representation is 0x55 0x55 0x55 0x55 0x55 0x55 0x55 0xD5.
PHY transceiver chips used for Fast Ethernet feature a 4-bit (one nibble) Media Independent Interface. Therefore the preamble will consist of 14 instances of 0x5, and the start frame delimiter 0x5 0xD. Gigabit Ethernet transceiver chips use a Gigabit Media Independent Interface that works 8-bits at a time, and 10 Gbit/s (XGMII) PHY works with 32-bits at a time.

很多抓包工具都是抓不到这些前导码的，网卡在物理层过滤掉了
[解决办法]

引用:

Quote: 引用:

长度必须要控制啊。主要是为了识别 \0 符号。

我找了些资料，发现一个说法：“32位CRC循环冗余校验对从"目标MAC地址"字段到"数据"字段的数据进行校验”如果是按照这个说法，那我修改了IP数据，那么以太网帧尾部 FSC 是必须改的了，那么以太网帧头部的那个 类型/长度 是否也是必须改的额？？？
那这个字段的校验时如何进行计算的额？？？求大虾指点下啦 哈哈



~~~此贴慢慢加分中啊~~~只求指点啊~~

类型应该不用改吧，因为你携带的就是ip数据包啊
如果是帧校验问题，那你第一次通信不可能正常啊
tcp包头那些个序号，你封包的时候填对没有？
[解决办法]

现在是一团乱了额····

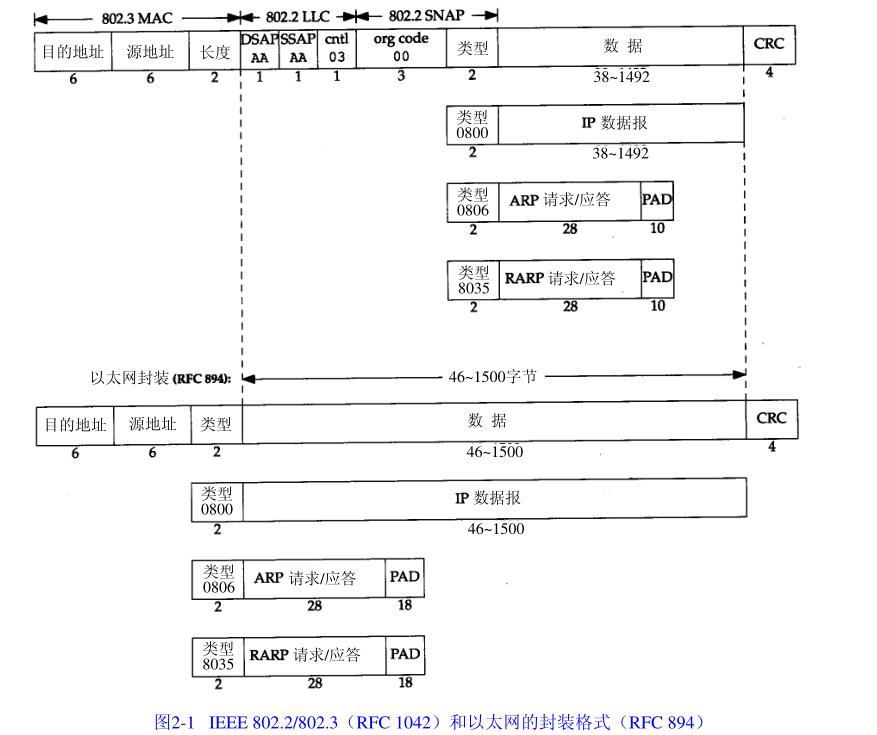

你总结的没有错，但实际上这是两种不同协议，一种是标准以太网协议，一种是IEEE802.3mac协议



以上图片来自TCP/IP协议卷1
[解决办法]
建议你看一下TCP/IP协议卷1，还有下个抓包工具来分析一下原因，推荐Wireshark
[解决办法]

引用:

类型应该不用改吧，因为你携带的就是ip数据包啊
如果是帧校验问题，那你第一次通信不可能正常啊
tcp包头那些个序号，你封包的时候填对没有？

我的TCP包头的序号我没有动它，
我的程序代功能是：TCP客户端（PC端）发送数据到TCP服务器（单片机端），TCP服务器就将这串数据返回去；（数据的第一位是‘C’这是我的条件判断）
如果按照正常的情况是这样的，在上层数据修改的话就直接将收到的数据发送就可以了：

if(uip_appdata[0]=='C')//假如收到的数据 第一个是‘C’就将这串数据返回去
  {
 uip_send(&uip_appdata[0],uip_len);
}

这个是在上层的，如果我后面没有做其他动作是绝对可行的，而且没哟问题，执行了上面这个函数后，实际上要发送数据的话是转到网卡驱动进行发送数据的：dev_send()

void dev_send(void)
{if(uip_appdata[1]=='1')
{
 // uip_len = uip_len+1;

//  uip_buf[uip_len-1]='9';
  lzm_tcpchksum();
         }

    enc28j60Packet_len(uip_len);
    enc28j60Packet_data(uip_len, uip_buf);
    enc28j60Packet_Send();
}

上面的代码表示，我在PC机TCP客户端向TCP服务器发送数据，第一个数据是'C'（这样才能够进入发送数据函数），第二个数据是 '1'那么就进行校验和计算 lzm_tcpchksum()（这里我重新计算 IP头校验和、TCP头校验和（TCP伪头部、TCP Head、还有数据））;
1.如果if里面的那两个注释掉的语句没有执行，那么这个代码执行过程没有出错，不会卡住的。
2.但是假如我把那两个注释掉的语句去掉注释，执行代码后，就只能发送一次了。
3.如果我把那两句注释掉的代码
        // uip_len = uip_len+1;
//  uip_buf[uip_len-1]='9';
改成 uip_appdata[1]='8';//就吧这个数据随便改一个，来验证我的校验和程序代码是否可行
那么这个代码执行过程没有出错，不会卡住的。

详细问题我只能描述这样了，不知道大家看懂了没有哦。那这个和TCP的 顺序号 填充有关系么？求指教啦~~~

lzm_tcpchksum这个的代码能贴上来吗？
[解决办法]
我理解uip_buf是IP层递交给链路层的数据，将作为以太网帧的数据被封装，uip_appdata为应用层数据，也就是TCP里面封装的数据，我发现你的代码只修改了uip_len这个值，但实际上应用层数据长度已经修改，那TCP头和IP头里的长度也应该做修改吧？

[解决办法]
  BUF->len[0] = (((uip_len-0x000e)) >> 8);
  BUF->len[1] = (((uip_len-0x000e)) & 0xff);

这里为什么要减去14呢？
[解决办法]

void dev_send(void)
{if(uip_appdata[1]=='1')
{
 // uip_len = uip_len+1;
//  uip_buf[uip_len-1]='9';
  lzm_tcpchksum();
         }

    enc28j60Packet_len(uip_len);
    enc28j60Packet_data(uip_len, uip_buf);
    enc28j60Packet_Send();
}

这里的uip_buf是代表IP包还是以太网包
[解决办法]
uip_buf如果是以太网包，你怎么能够简单在以太网包后面加个‘9’呢？
uip_buf如果是IP包，那uip_len怎么在函数lzm_tcpchksum里又变成以太网包的长度？

[解决办法]
楼主你又不玩RawSocket，研究那么多干啥呢?
[解决办法]
明白你的意思，就是说其实uip_len是不包含以太网CRC的，以太网CRC是下面硬件自动计算并添加的。
对于校验和我不是很懂，也不多说，
你使用抓包工具来分析过吗
[解决办法]

引用:

Quote: 引用:

楼主你又不玩RawSocket，研究那么多干啥呢?

我是用单片机控制ENC28J60来实现单片机和PC机间通过网络进行通信，现在，由于单片机的RAM不大吧，而有时候需要发送一串叫大的数据比如说900字节的，那单片机只能分多次写入 网卡驱动，然后再一次性发送出去了。所以必须在网卡驱动层进行动手了，所以在发送长长的数据前，必须先构造 IP TCP的头 那些校验和什么的，然后将数据 多次写入网卡发送缓冲区，最后再一次发送，只有这样才可以实现啊。要不我也不想弄的这么麻烦了额。

使用tcp协议的话，你每次发送1字节，发送10次跟每次发送10字节，发送1次，效果不是一样的吗？所以的900字节其实可以分多次发送的吧，不会有任何影响吧？
