UML小结 ---类图
1.类
画类图最重要的就是抽象出类，类可以分为三类：实体类、边界类和控制类。
实体类：保存要放进永久储存体的信息。 边界类：位于系统与边界的交界处，包括所以窗体、报表、打印机等硬件接口以及与其他系统的接口。 控制类：负责协调其他类的工作。一般每个用例都有一个控制类。抽象类的过程：找名词——归类——去除模糊的类别——取一个合适的名字。
2.类的概念
类是是具有相同属性和方法的一组对象的集合
类包括:
属性
方法
对象
3.类的关系

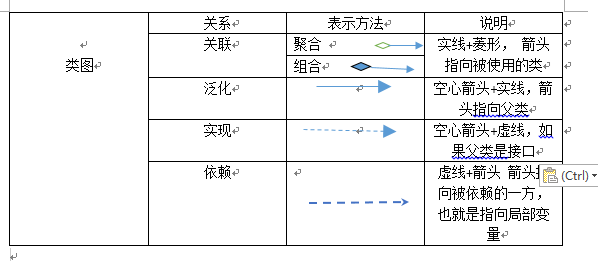

四种关系如下表所示:

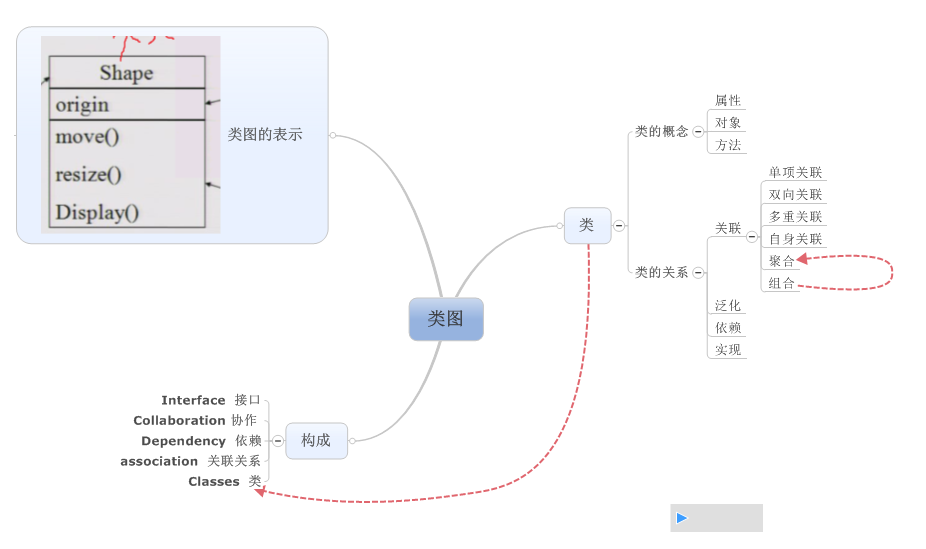

类图通常包括：类，接口，包，关系
如果类名为斜体，表示类为抽象类；如果方法为斜体，表示此方法为抽象方法。类的属性和方法前面的图标为可见性修饰符。
接口是一系列操作的集合，它指定了一个类所提供的服务。
常见的关系有：
继承（Generalization）关联关系（Association）聚合关系（Aggregation）复合关系（Composition）依赖关系（Dependency）。其中，聚合关系（Aggregation），复合关系（Composition）属于关联关系（Association）。
一般关系表现为继承或实现关系(is a)，关联关系表现为变量(has a )，依赖关系表现为函数中的参数(use a)
4. 包
包是一种常规用途的组合机制。UML中的一个包直接对应于Java中的一个包。在Java中，一个包可能含有其他包、类或者同时含有这两者。进行建模时，通常使用逻辑性的包，用于对模型进行组织；使用物理性的包，用于转换成系统中的Java包。每个包的名称对这个包进行了惟一性的标识。
