Android五大格局（二）——RelativeLayout、TableLayout 和AbsoulteLayout

Android五大布局（二）——RelativeLayout、TableLayout 和AbsoulteLayout
  在 Android五大布局（一）http://dtfy56924.iteye.com/blog/1775551 中已经描述了LinearLayout（线性布局）、FrameLayout（单帧布局）两种布局结构
  下面说下RelativeLayout、TableLayout和AbsoulteLayout

Android 众多的布局属性详解
   http://www.open-open.com/lib/view/open1328686184311.html
参考与:
  http://www.eoeandroid.com/thread-249585-1-1.html

一、RelativeLayout：
　　RelativeLayout按照各子元素之间的位置关系完成布局。在此布局中的子元素里与位置相关的属性将生效。例如android：layout_below, android:layout_above等。子元素就通过这些属性和各自的ID配合指定位置关系。注意在指定位置关系时，引用的ID必须在引用之前，先被定义，否则将出现异常。
　　RelativeLayout里常用的位置属性如下：
　　　　android:layout_toLeftOf —— 该组件位于引用组件的左方
　　　　android:layout_toRightOf —— 该组件位于引用组件的右方
　　　　android:layout_above —— 该组件位于引用组件的上方
　　　　android:layout_below —— 该组件位于引用组件的下方
    　　android:layout_alignParentLeft —— 该组件是否对齐父组件的左端
    　　android:layout_alignParentRight —— 该组件是否齐其父组件的右端
    　　android:layout_alignParentTop —— 该组件是否对齐父组件的顶部
    　　android:layout_alignParentBottom —— 该组件是否对齐父组件的底部
　　　　android:layout_centerInParent —— 该组件是否相对于父组件居中
　　　　android:layout_centerHorizontal —— 该组件是否横向居中
　　　　android:layout_centerVertical —— 该组件是否垂直居中
　　RelativeLayout是Android五大布局结构中最灵活的一种布局结构，比较适合一些复杂界面的布局。下面示例就展示这么一个情况，第一个文本框与父组件的底部对齐，第二个文本框位于第一个文本框的上方，并且第三个文本框位于第二个文本框的左方。

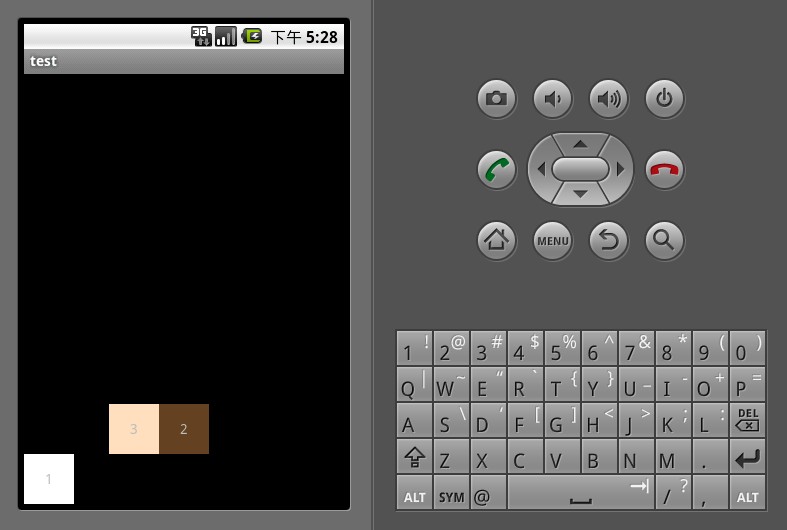

例子效果图:

<?xml version="1.0" encoding="utf-8"?>    <RelativeLayout        xmlns:android="http://schemas.android.com/apk/res/android"        android:layout_width="fill_parent"        android:layout_height="fill_parent"        android:orientation="vertical" >        <TextView            android:id="@+id/text_01"            android:layout_width="50dp"            android:layout_height="50dp"            android:layout_alignParentBottom="true"            android:background="#ffffffff"            android:gravity="center"            android:text="1" />        <TextView            android:id="@+id/text_02"            android:layout_width="50dp"            android:layout_height="50dp"            android:layout_above="@id/text_01"            android:layout_centerHorizontal="true"            android:background="#ff654321"            android:gravity="center"            android:text="2" />        <TextView            android:id="@+id/text_03"            android:layout_width="50dp"            android:layout_height="50dp"            android:layout_above="@id/text_01"            android:layout_toLeftOf="@id/text_02"            android:background="#fffedcba"            android:gravity="center"            android:text="3" />    </RelativeLayout>

二、TableLayout：
     TableLayout顾名思义，此布局为表格布局，适用于N行N列的布局格式。一个TableLayout由许多TableRow组成，一个TableRow就代表TableLayout中的一行。
     TableRow里面可以具体定义每一个元素，设定他的对齐方式 android:gravity="" 。
     TableRow是LinearLayout的子类，它的android:orientation属性值恒为horizontal，并且它的android:layout_width和android:layout_height属性值恒为MATCH_PARENT和WRAP_CONTENT。所以它的子元素都是横向排列，并且宽高一致的。这样的设计使得每个TableRow里的子元素都相当于表格中的单元格一样。在TableRow中，单元格可以为空，但是不能跨列。
     下面示例演示了一个TableLayout的布局结构，其中第二行只有两个单元格，而其余行都是三个单元格。

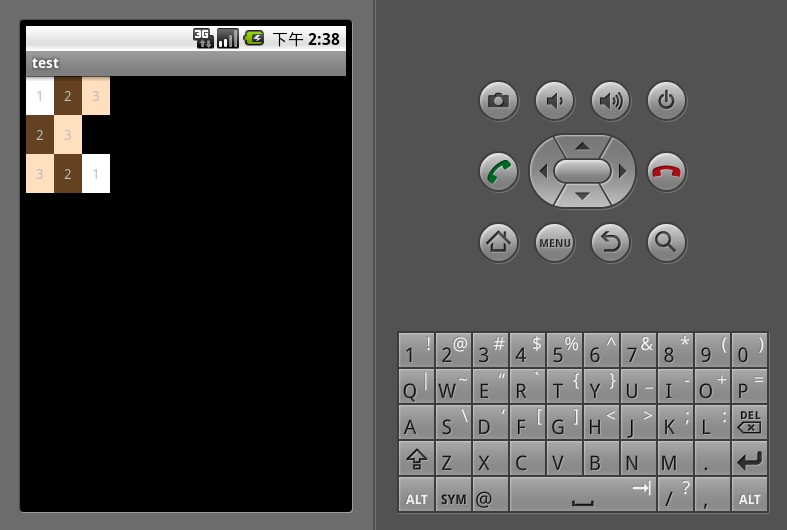

例子效果图:

<?xml version="1.0" encoding="utf-8"?>    <TableLayout        xmlns:android="http://schemas.android.com/apk/res/android"        android:layout_width="fill_parent"        android:layout_height="fill_parent"        android:orientation="vertical" >        <TableRow            android:layout_width="fill_parent"            android:layout_height="wrap_content" >            <TextView                android:background="#ffffffff"                android:gravity="center"                android:padding="10dp"                android:text="1" />            <TextView                android:background="#ff654321"                android:gravity="center"                android:padding="10dp"                android:text="2" />            <TextView                android:background="#fffedcba"                android:gravity="center"                android:padding="10dp"                android:text="3" />        </TableRow>        <TableRow            android:layout_width="fill_parent"            android:layout_height="wrap_content" >            <TextView                android:background="#ff654321"                android:gravity="center"                android:padding="10dp"                android:text="2" />            <TextView                android:background="#fffedcba"                android:gravity="center"                android:padding="10dp"                android:text="3" />        </TableRow>        <TableRow            android:layout_width="fill_parent"            android:layout_height="wrap_content" >            <TextView                android:background="#fffedcba"                android:gravity="center"                android:padding="10dp"                android:text="3" />            <TextView                android:background="#ff654321"                android:gravity="center"                android:padding="10dp"                android:text="2" />            <TextView                android:background="#ffffffff"                android:gravity="center"                android:padding="10dp"                android:text="1" />        </TableRow>    </TableLayout>

三、AbsoluteLayout：
　　AbsoluteLayout是绝对位置布局。在此布局中的子元素的android:layout_x和android:layout_y属性将生效，用于描述该子元素的坐标位置。屏幕左上角为坐标原点（0,0），第一个0代表横坐标，向右移动此值增大，第二个0代表纵坐标，向下移动，此值增大。在此布局中的子元素可以相互重叠。在实际开发中，通常不采用此布局格式，因为它的界面代码过于刚性，以至于有可能不能很好的适配各种终端。
在垂直随便切换时，往往会出问题，而且多个元素的时候，计算比较麻烦。显示效果如下：

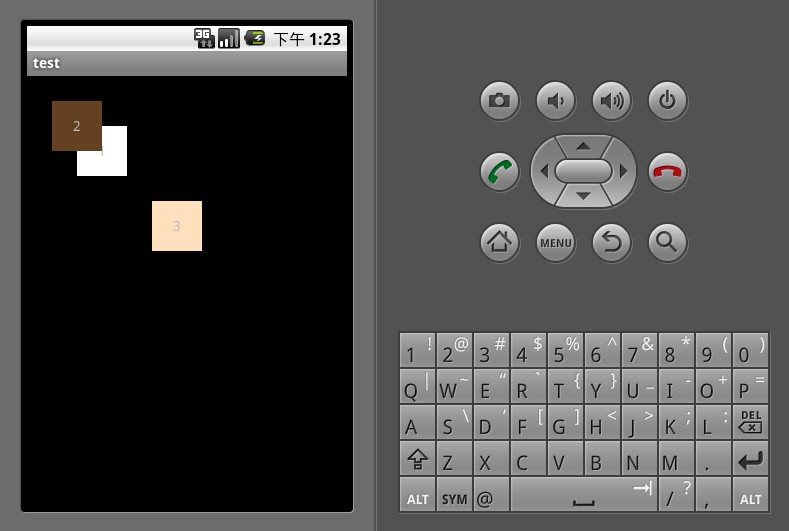

例子效果图:

 <?xml version="1.0" encoding="utf-8"?>    <AbsoluteLayout        xmlns:android="http://schemas.android.com/apk/res/android"        android:layout_width="fill_parent"        android:layout_height="fill_parent"        android:orientation="vertical" >        <TextView            android:layout_width="50dp"            android:layout_height="50dp"            android:layout_x="50dp"            android:layout_y="50dp"            android:background="#ffffffff"            android:gravity="center"            android:text="1" />        <TextView            android:layout_width="50dp"            android:layout_height="50dp"            android:layout_x="25dp"            android:layout_y="25dp"            android:background="#ff654321"            android:gravity="center"            android:text="2" />        <TextView            android:layout_width="50dp"            android:layout_height="50dp"            android:layout_x="125dp"            android:layout_y="125dp"            android:background="#fffedcba"            android:gravity="center"            android:text="3" />    </AbsoluteLayout>
