近日，软件工程师Ricky Ho的在?他的博客里发表了一篇关于MongoDB架构（?MongoDB Architecture）的博文，虽然这是一个听起来感觉很宽泛的话题，但是作者在文章中确实对MongoDB由内至外的架构进行了剖析。本文截取了其文章中的几张重点架构示意图进行简要描述。?

1、MongoDB数据文件内部结构?

?

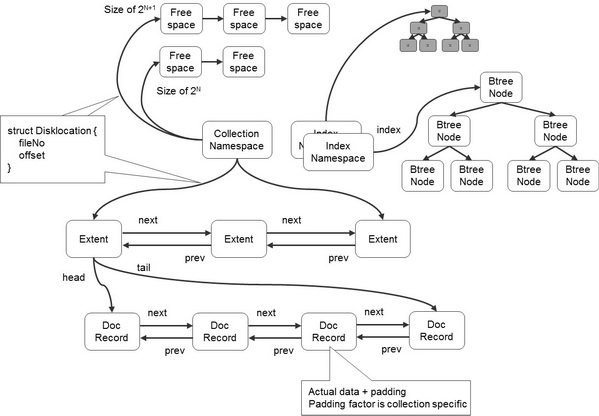

• MongoDB在数据存储上按命名空间来划分，一个Collection是一个命名空间，一个索引也是一个命名空间。
• 同一个命名空间的数据被分成很多个Extent，Extent之间使用双向链表连接。
• 在每一个Extent中，保存了具体每一行的数据，这些数据也是通过双向链接来连接的。
• 每一行数据存储空间不仅包括数据占用空间，还可能包含一部分附加空间，这使得在数据Update变大后可以不移动位置。
• 索引以BTree结构实现。

  2、在MongoDB中实现事务?






  众所周知，?MongoDB只支持对单行记录的原子性修改，并不支持对多行数据的原子操作。但是通过上图中的不可思议的操作步骤，实际上你也可以自己实现该事务。?其步骤如下：?

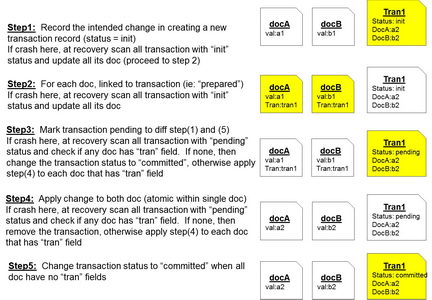

  • 第1步：先记录一条事务记录，将要修改的多行记录的修改值写到里面，并设置其状态为init（如果这时候操作中断，那么在重新启动时，会判断到它处于init状态，从而将其保存的多行修改操作应用到具体的行上）。
  • 第2步：然后更新具体要修改的行，将刚才写的事务记录的标识写到它的tran字段中。
  • 第3步：将事务记录的状态从init变成pending（如果在这时候操作中断，那么在重新启动时，会判断到它的状态是pending，这时查看其所有对应的多条要修改的记录，如果其tran值不为空，那么就进行第4步；如果值为空，说明第4步已经执行过了，直接将其状态从pending变成 commited就行）。
  • 第4步：将需要修改的多条记录的相应值加以修改，并且unset掉之前的tran字段。
  • 第5步：将事务记录那一条的状态从pending变成commited，事务至此完成。

    其实上面的步骤并不罕见，在支持事务的DBMS中，其事务原子性提交的保证大多都与上面类似。而事务记录的tran那条记录，就类似于这些DBMS中的redolog。?

    3、MongoDB数据同步?



    ?
    MongoDB采用Replica Sets模式的同步流程


    本流程可简要描述如下：?

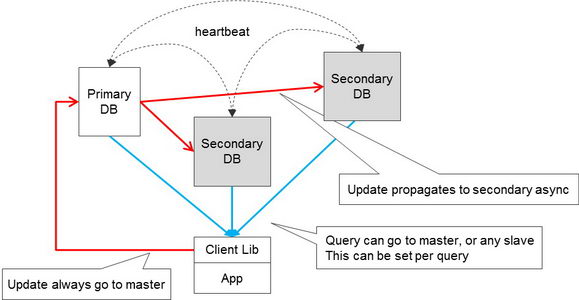

    • 红色箭头表示写操作可以写到Primary上，然后异步同步到多个Secondary上。
    • 蓝色箭头表示读操作可以从Primary或Secondary任意一个中读取。
    • 各个Primary与Secondary之间一直保持心跳同步检测，用于判断Replica Sets的状态。

      4、分片机制?





      ?

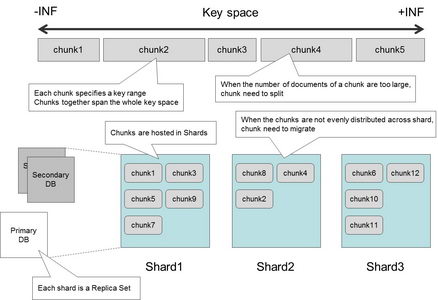

      • MongoDB的分片是指定一个分片key来进行，数据按范围分成不同的chunk，每个chunk的大小有限制。
      • 有多个分片节点保存这些chunk，每个节点保存一部分的chunk。
      • 每一个分片节点都是一个Replica Sets，这样保证数据的安全性。
      • 当一个chunk超过其限制的最大体积时，会分裂成两个小的chunk。
      • 当chunk在分片节点中分布不均衡时，会引发chunk迁移操作。

        5、服务器角色?






        前面讲了分片的机制，下面是具体在分片时几种节点的角色：?

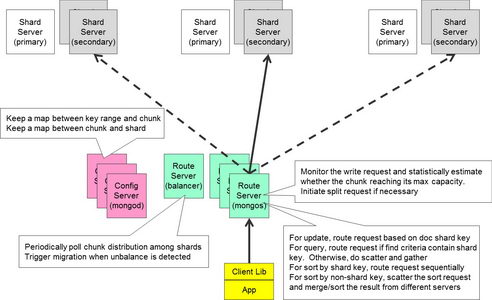

        • 客户端访问路由节点mongos来进行数据读写。
        • config服务器保存了两个映射关系，一个是key值的区间对应哪一个chunk的映射关系，另一个是chunk存在哪一个分片节点的映射关系。
        • 路由节点通过config服务器获取数据信息，通过这些信息，找到真正存放数据的分片节点进行对应操作。
        • 路由节点还会在写操作时判断当前chunk是否超出限定大小。如果超出，就分列成两个chunk。
        • 对于按分片key进行的查询和update操作来说，路由节点会查到具体的chunk然后再进行相关的工作。
        • 对于不按分片key进行的查询和update操作来说，mongos会对所有下属节点发送请求然后再对返回结果进行合并。
