Learning ADSP-TS201系列--Flag Pins按键和LED灯
原创作品，转载请注明原作者及地址！
by 飞鸿惊雪
http://blog.csdn.net/niyufeng
1 Learning ADSP-TS201系列--重要参考
2 Learning ADSP-TS201系列--EZ-KIT Lite评估板硬件资源
3 Learning ADSP-TS201系列--Flag Pins按键和LED灯
好啦，正是开始这个《Learning ADSP-TS201》系列专题。
TS201这款DSP包含了好些硬件资源，具有突出的数据处理能力，其中的重点和难点就是DMA，Link Port以及和他们相联系的中断，还有就是多DSP的MultiProcessor！当然，和ARM外设的控制相比，这些都是小菜一碟啦~
所以，我们由易到难，先把简单的Flag Pins，Interrupt Pins，Timer，SDRAM解决掉，然后再专攻DMA，MultiProcessor，Link Port，最后在研究FLASH MEMORY，把完成的程序代码固化到Flash中然后直接Boot，而不是用仿真器下载程序。
EZ-KIT Lite评估板上每个DSP都有4个Flag Pins，这是一种可以控制方向（input\output）的管脚。

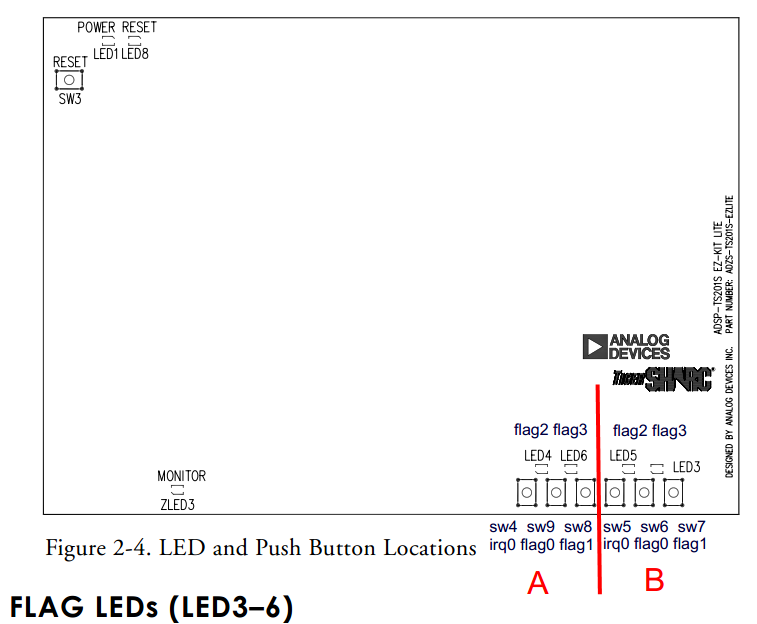

在评估板上这些管脚有2个接Button按钮，有2个接LED，他们在电路板上的分布如下图，我也标注了DSP A和B：
在上面图中，我已经把按键和LED灯实际名称如（如LED4，SW9）和DSP上的名称（如flag2，flag0）都对应起来，下面这张截图简单介绍了这些Flag Pins的作用：
也就是说，每片DSP上的Flag0和Flag1作为按键Button输入，而Flag2和Flag3作为LED输出。
这个截图也把另两个按键SW4和SW5放上来了，呵呵，这将是下篇文章要介绍的内容啦，中断！

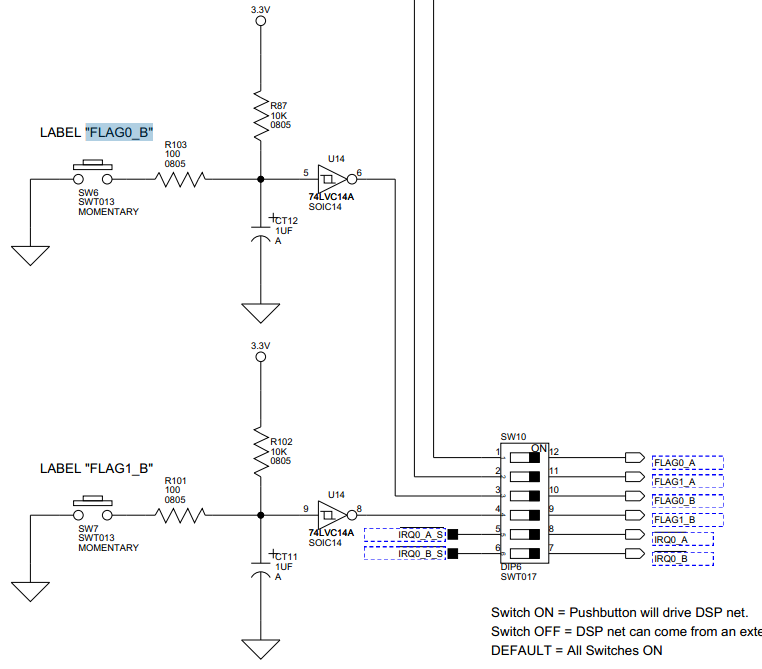

Flag0和Flag1作为按键，当她们初始化为输入后，在没有按下时为低电平（注意中间有个反相器），而按下按键时为高电平。

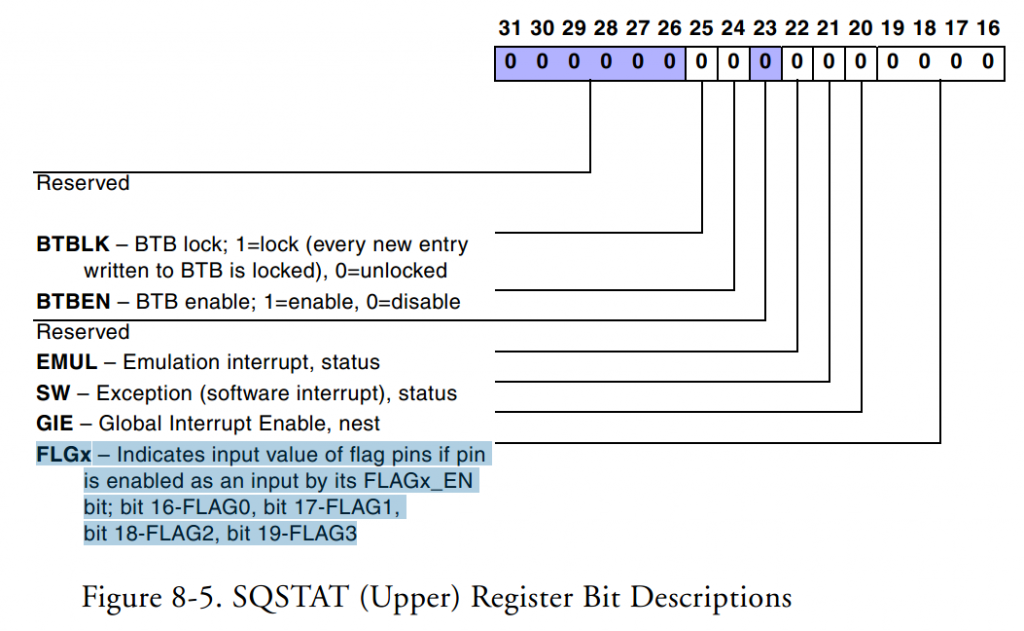

所以SQSTAT寄存器在按下按键时FLG0或FLG1才为1，这样可以使用判断语句来查询状态，判断是否按下。

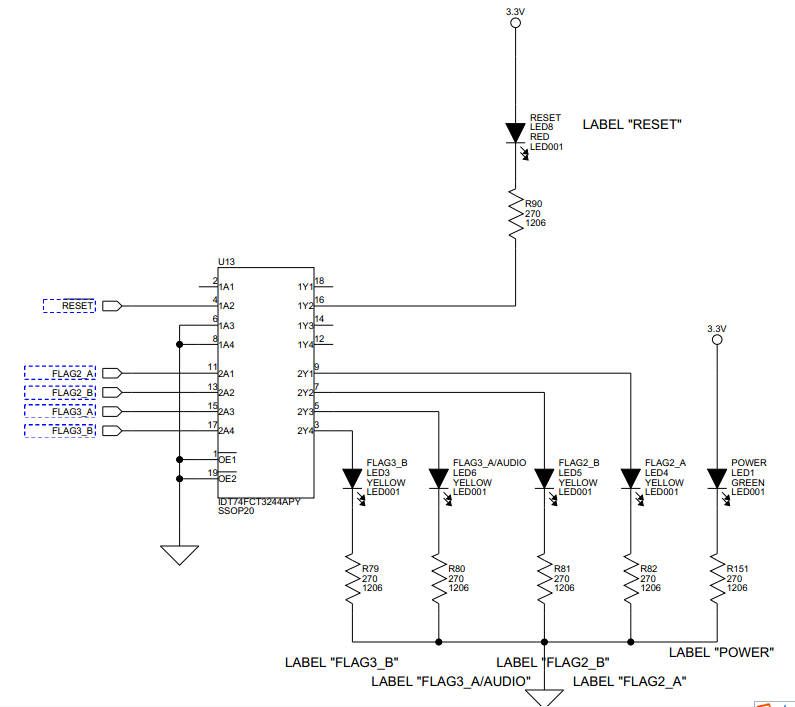

Flag2和Flag3作为LED，当她们初始化为输出后，FLAGREG中的FLAG2_OUT或FLAG3_OUT位，对其置位对应的LED才亮，而清零则LED熄灭。

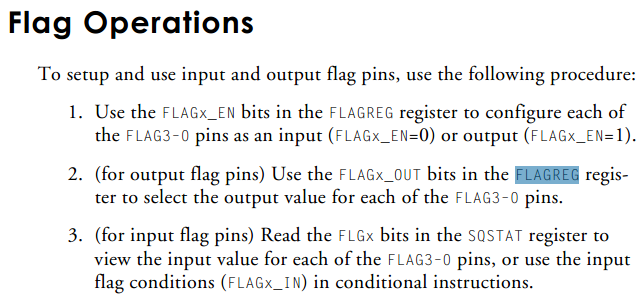

四个FLGA3-0管脚，都可配置为输入或输出，系统上电后默认是输入；

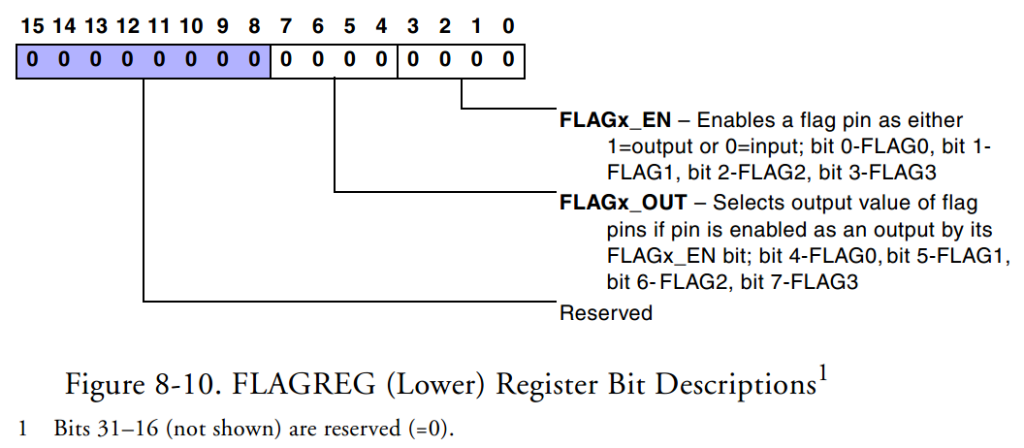

1 FLAGREG：(FLAGx_EN =0)输入，(FLAGx_EN =1)输出
2 输出时：FLAGREG中的FLAGx_OUT位，对其置位或清零
3 输入时：SQSTAT中的FLGx位，查看状态。或者使用条件指令中的FLAGx_IN标志。
这个程序很简单，第一个实验，直接两个LED灯交替闪烁；
而第二个实验，两个LED灯根据按键Button状态进行交替闪烁，按键的状态判断也只是简单滴利用一个延时~~
程序里面有详细的注释，可以轻易的明白。
如果想用第一个实验，只要把#if 0改为#if 1即可，这样就编译的是实验一的程序而不是实验二了 :)
在放两个图吧，虽然不是这个实验的，但是大体这么个意思。。。
