Windows 8 Directx 开发学习笔记（十）纹理贴图实现旋转的木箱

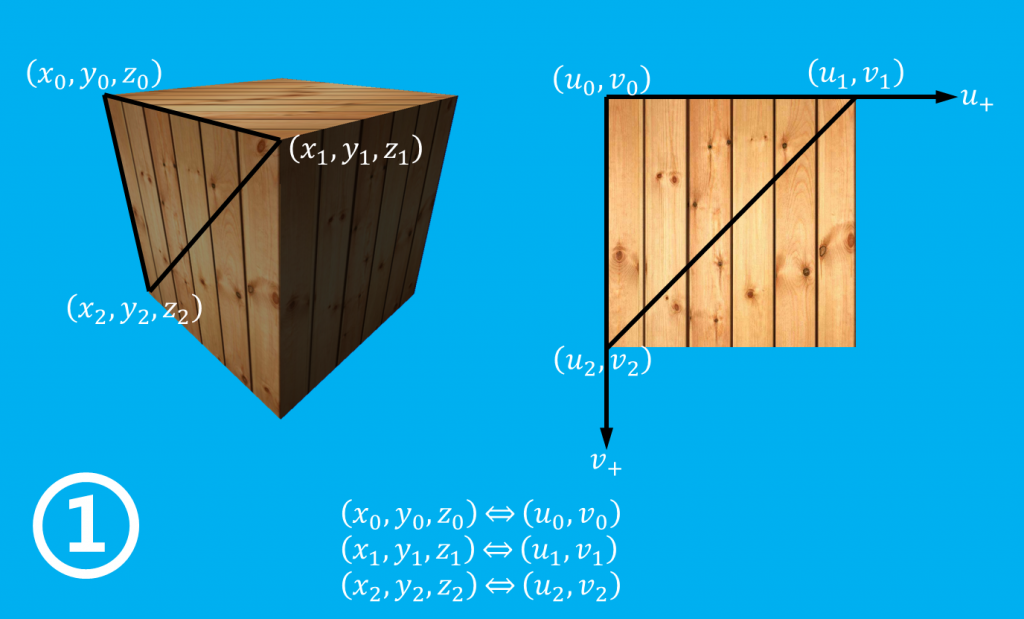

纹理贴图映射（texturemapping）是可以显著提高场景细节和真实感的一种技术，基本原理是将图像数据映射到3D三角形表面（之前的文章提到过，三维模型其实是由很多个三角形拼接而成）。当使用纹理资源时，只要将每个3D三角形与纹理资源上的三角形对应，就可以实现贴图效果。如图1，有一个立方体模型和纹理贴图，将立方体上的点与纹理贴图上的点对应，就像给一个没有颜色的正方体贴一层木纹包装纸。
Direct3D的纹理坐标系由表示图像水平方向的u轴和表示图像垂直方向的v轴组成。坐标 (u,v) 指定了纹理上的一个元素，该元素称为纹理元素(texture element)，其中 0≤u,v≤1。将规范化坐标区间设为[0,1]是因为这样可以使Direct3D拥有一个独立于纹理尺寸的坐标空间。即无论纹理的实际尺寸是 256×256还是512×512，(0.5,0.5)永远表示中间的纹理元素。
另外还有一个问题，纹理资源不管多精细都是由离散的数据点组成，如果指定的纹理坐标(u,v)与任何一个纹理元素点都不对应时该怎么办？如图1中的立方体。假设木头纹理的分辨率为 512×512，显示器的分辨率为 1024×1024，当观察点逐渐靠近立方体，立方体会被放大，甚至能盖住整个屏幕。这时就需要用很少的纹理元素来覆盖很多的像素，称为倍增。与倍增相反的问题是缩减，要用很多的纹理元素来覆盖很少的像素。DirectX为解决这些问题定义了多种过滤器，如点过滤和线性过滤。使用时只要对应好顶点和其纹理坐标，过滤器就能通过插值或抽取估计顶点之间每个像素的颜色。
下面就来实现纹理贴图映射。
使用模版新建Direct3D立方体项目。首先依然是更改HLSL代码。
顶点着色器部分：使用纹理资源时不需要指定颜色，所以用这部分空间存储顶点的法向量，用于计算光照效果。添加纹理坐标成员，它与3D顶点坐标对应。这样，每3个顶点构成的3D三角形在纹理空间中都会有一个对应的2D纹理三角形。代码如下：
本篇文章的源代码：
DirectX_CubeTexture
