MyEclipse配备WebService六步曲(xfire)

MyEclipse配置WebService六步曲(xfire)

?

?????????????????????????????????????? Figure-1: New Project Wizard Launcher

?

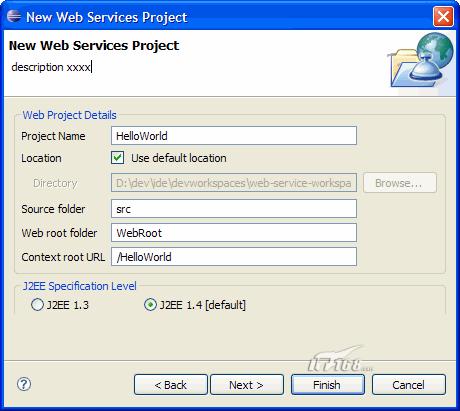

2. 添加Project Name,点击Next

?

?

???????????????????????????????? Figure-2: Page-2, Collecting web configuration details

?

3.在向导的Page-2中添加XFire servlet和service.xml文件的配置信息,按照默认的值即可.

?

?

?????????????????????????????????? Figure-3: XFire servlet and services.xml configuration

4.在向导的Page-3中选择类库添加到工程的构建路径中,其中XFire Core Library是需要的,如果要在工程中开发一个客户端应用, XFire HTTP Client Libraries也是需要的.

?

?

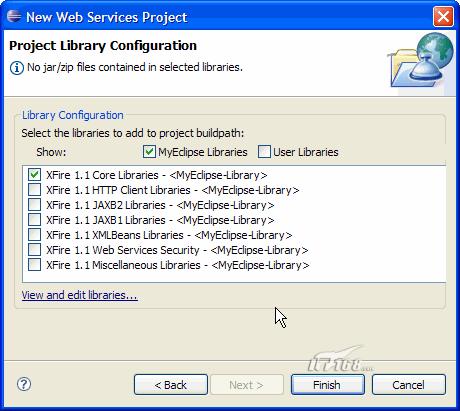

?????????????????????Figure-4: Selecting XFire libraries to add to new web service project buildpath

?

5.选择Finish完成Web Service工程的创建过程

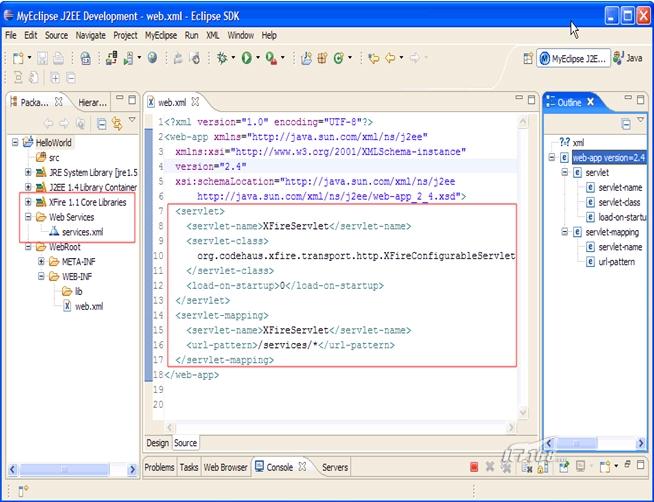

?????? Figure-5,显示了新创建的HelloWorld Web Service工程的组织结构,Web Service 工程和一个标准的MyEclipse Web工程很相似. XFire Web Service配置元素如图红色区域显示：

?

?

??????????????????????????????? Figure-5: Web services artifacts of a new web service project

?

?

MyEclipse配置WebService步骤二. 创建Web Service-Code-first Strategy

在这部分将用MyEclipse Web Service Wizard并通过使用Code-first Strategy来创建一个HelloWorldService示例.

?

?

1. 执行MyEclipse Web Service Wizard,有两种方法来执行MyEclipse Web Service Wizard

方法1.从MyEclipse perspective toolbar中来执行向导

在打开的Web Service Wizard上的workbench上来选择新Web Service按钮

方法2.从workbench menubar执行向导

1. 从workbench menubar选择: File>New>Other>MyEclipse>Web Service

?

?

????????????????????????????????????????????? Figure-6: Launching Web Service Wizard

?

?

2. 在Page-1选择HelloWorld 工程并选择Create web service from Java bean

?

3. 选择Next到Page-2

?

?

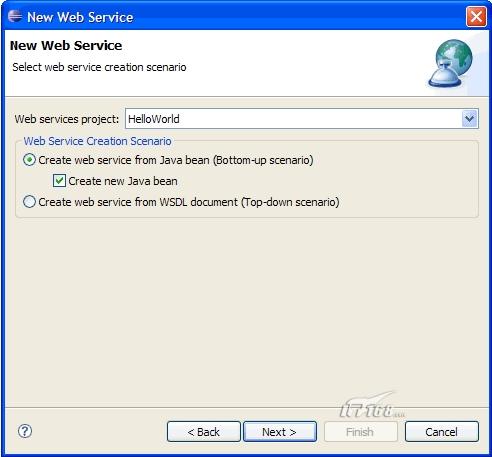

????????????????????????????????????? Figure-7: Page-1 of new web service wizard

?

4. 填写Web Service的名字HelloWorldService

?

5. 选择Java Source folder或者选择New按钮来新建一个source folder

?

6. 填写Java package或者通过选择Browse按钮来选择一个已经存在的package.也可以选择New按钮来新建一个Java package

注意:对Service接口和Service执行的类的默认值是基于所填入Web Service名字来产生的.

?

7. 选择Next来初始化Web Service的创建过程

?

?

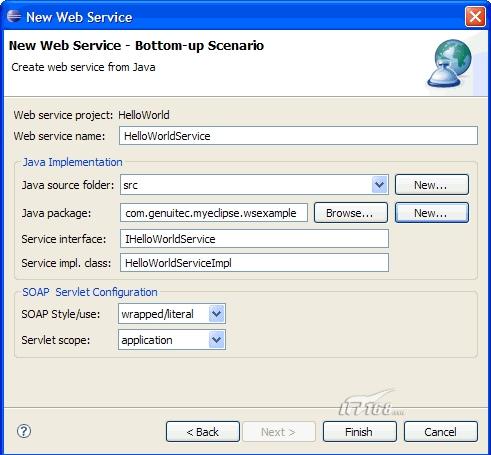

??????????????????????????????????? Figure-8: Page-2 of new web service wizard.

?

该向导产生了IHelloWorldService Java接口和HelloWorldServiceImpl Java类.并且在services.xml配置文件中创建了一个﹤SERVICE>实体(如图所示),注意到example(String message)方法在接口类中产生,当Web Service部署后作为一个测试操作.

?

?

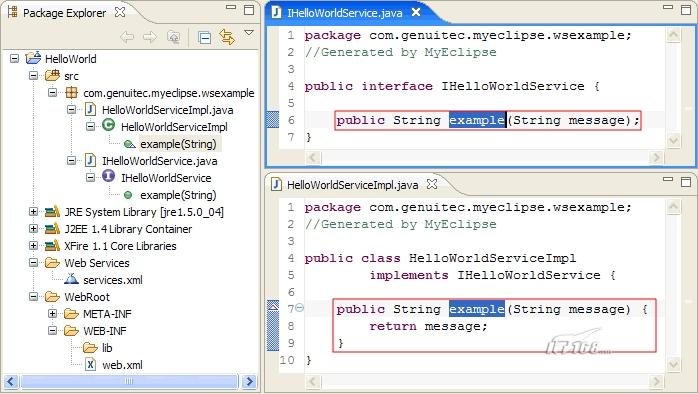

??????????????????????????Figure-9: Newly created HelloWorld interface and implementation class

?

?

MyEclipse配置WebService步骤三. 部署Web Service Project

?

Web Service可以部署在任何MyEclipse支持的J2EE应用服务器上,该部分将演示如何在Tomcat 5 Web容器上部署HelloWorld工程.

?

?

3.1部署HelloWorld Web Service Project

?

Figure-10显示了如何部署HelloWorld应用.

1. 从Server Manager中选择Deployer按钮(step-1)

2. 在Server Deployments对话框中选择Add to create a new deployment (step-2)

3. 在New Deployment对话框中选择HelloWorld工程并选择Exploded Archive选项

4. 在New Deployment对话框选择Finish来将HelloWorld在Tomcat 5默认的位置中打包为WAR

5. 选择OK完成部署

?

?

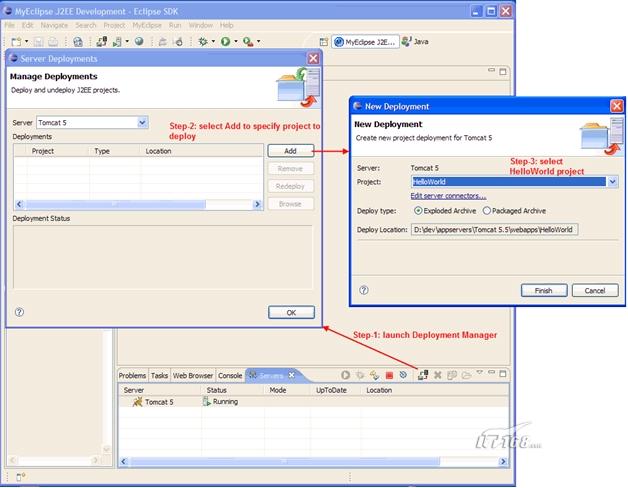

?????????????????????????????????? Figure-10: Three-step deployment process

?

新HelloWorld WAR部署将出现在Server Manager视图中Tomcat 5节点下.

?

?

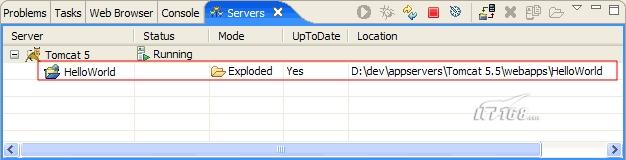

?????????????????? Figure-11: Servers Manager View depicting deployed HelloWorld web service project

?

MyEclipse配置WebService步骤四. 启动Tomcat服务器

?

MyEclipse配置WebService步骤五. 使用Web Service Explorer测试Web Service

?

MyEclipse提供了一个Web Service Explorer来测试Web Service.

1. 在MyEclipse perspective中选择toolbar button来执行Web Service Explorer

?

?

??????????????????????????????? Figure-15: Web Services Explorer launch button on workbench toolbar

?

?

2. 选择WSDL模式(Figure-16)

?

3. 在活动面板中键入HelloWorldService WSDL文档的

URLhttp://localhost:8080/HelloWorld/services/HelloWorldService?WSDL,Web Service Explorer将下载自动产生的WSDL文档,该WSDL文档由XFire framework,并产生一系列的操作能够调用service.

?

4. 在活动面板中选择example操作并在in0域中键入HelloWorld

?

5. 选择Go按钮来调用在HelloWorldService上的example操作,结果出现在Status面板上

?

?

?????????????????????????????????? Figure-16: Web Services Explorer testing HelloWorldService

?

?

MyEclipse配置WebService步骤六. 创建Java Test客户端

?

XFire提供了一个动态的代理框架,能够读取WSDL文档和创建潜在的消息服务使Java类来执行在Web Service的行为.该部分将为HelloWorld Web Service写一个Java Web Service客户端

?

6.1增加XFire类库配置

为了使example client能够在HelloWorld工程中运行,需要增加XFire HTTP Client类库到工程的构建路径中.

1. 在Package Explore视图中右击HelloWorld工程选择Build Path>Add Library

2. 选择MyEclipse Libraries

3. 选择XFire HTTP Client Libraries

?

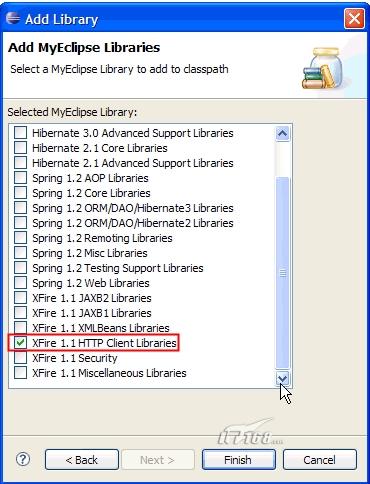

????????????????????????????????????????? Figure-17: Choosing the XFire HTTP Client Libraries

4. 选择Finish

?

6.2创建HelloWorldClient类

?

执行Java类向导来创建HelloWorldClient类

?

?

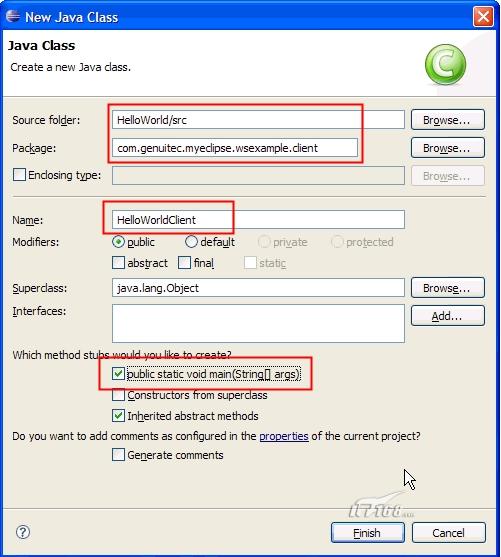

?????????????????????????????? Figure-18: HelloWorldClient defined in New Java Class Wizard.

?

代码如下:

package org.arthur.webservice.demo.client;import org.arthur.webservice.demo.IHelloWorldService;import org.codehaus.xfire.*;import org.codehaus.xfire.service.*;import org.codehaus.xfire.service.binding.*;import org.codehaus.xfire.client.*;import java.net.*;public class HelloWorldClient {/** * * * * @param args */public static void main(String[] args) {Service srvcModel = new ObjectServiceFactory().create(IHelloWorldService.class);XFireProxyFactory factory =new XFireProxyFactory(XFireFactory.newInstance().getXFire());String helloWorldURL ="http://localhost:8080/webServiceDemo/services/HelloWorldService";try {IHelloWorldService srvc = (IHelloWorldService)factory.create(srvcModel, helloWorldURL);String result = srvc.example("hello world");System.out.print(result);} catch (MalformedURLException e){e.printStackTrace();}}}

?

该段代码定义了创建一个XFire web service proxy的过程,该代理支持POJO IHelloWorldService接口

?

右键点击Run As>Java Application或者Debug As>JavaApplication来运行或调试该程序

?
