uml九种图uml中共有九种图，每种图都有各自描述系统的侧重点。详见下图：总结：九种图中，用例图对应软件工程的
uml九种图
uml中共有九种图，每种图都有各自描述系统的侧重点。

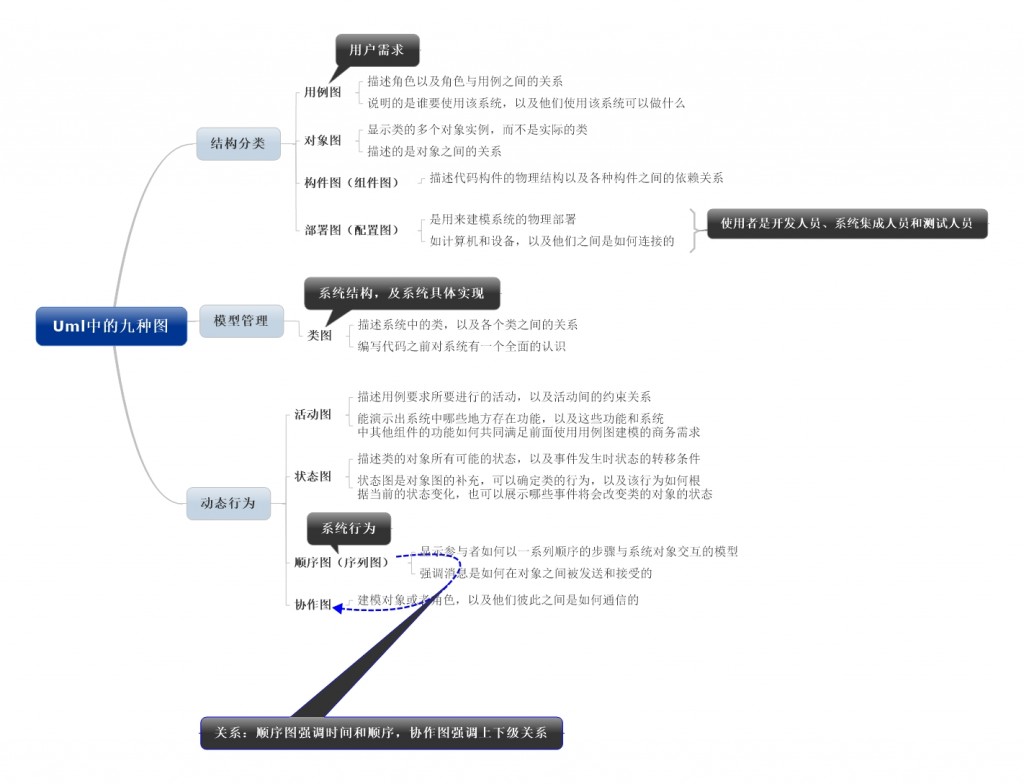

详见下图：
总结：九种图中，用例图对应软件工程的需求阶段，用用例图来描述用户的需求；类图对应分析阶段，用类图描述系统的主要功能；对象图，类图和包图描述软件工程的设计阶段；构件图，部署图对应软件工程的实现阶段。
