开源CAD（计算机辅助设计）——从源代码装配到依赖关系分析

2012-11-17

开源CAD（计算机辅助设计）——从源代码安装到依赖关系分析开源CAD（计算机辅助设计）——从源代码安装到依赖关系

开源CAD（计算机辅助设计）——从源代码安装到依赖关系分析

系统：debian wheezy, testing, gnome 3.2, gcc-4.7.1,

首先列表主流开源CAD，根据我个人分析的说明书资料的完善程度，应用可操作性，稳定性，列表如下：

/* 这些软件都是GPL协议的。且源代码免费。 */

1.FreeCAD，综合的CAD软件2D/3D，二维/三维，仿真，编程，设置界面，3D自动导出2D图形等，支持很多格式，同时有很多的工作环境，功能还在不断的完善。依赖库诸多，很不容易从源代码安装，初学者建议安装主流LInux, debian, 可以从软件源或者添加软件安装。有说明书，但是不详细。绘制复杂部件的指令依赖OpenCASCADE.

2,LibreCAD,(Qcad)类此一般的二维CAD， 2D only, 支持dxf格式，可以输出png图片，图形界面绘图，也可以用命令。主要用于2D机械加工图. 依赖关系不算太复杂，安装QT就可以了,但是源代码编译时候总是出现问题，需要更改一些文件或者路径，需要有基本的Linux基础知识，http://www.tldp.org/ 可以参考。说明书比较完善，可以从qcad的网站下载，支持全部中文说明书。LibreCAD是Qcad的开源版本，所以说明书和界面是通用的。

3,BRL-CAD,区别以上软件，2D/3D,非用户界面绘图，而是指令绘图，mged, 安装完成后，$ ./mged 运行改程序，然后，根据教程进行编写指令，会有一个专业的独立的窗口来显示绘制的图纸，支持二维和三维，功能也是极其强大。几乎不依赖任何第三方库，且说明书特别完善。遗憾的是说明书只有英文版本的，相信不久的将来说明书会汉化的。

4,OpenSCAD, (CGAL)

OpenSCAD是一个用于创建立体三维CAD对象的软件。它是免费软件,可用于GNU /Linux，MSWindows和苹果OSX。

不同于大多数自由软件，用于创建3D模型（如著名的应用Blender），OpenSCAD不专注于艺术方面的3D建模，而是专注于CAD方面。因此，它可能当你正在寻找一个建造3D机械零件的应用，但可能不是你在期望的你非常感兴趣的在电脑动画电影。

OpenSCAD不是一个交互建模。相反，它是在脚本文件中描述对象，并呈现从脚本文件中的3D模型，上面写着像一个三维的解释。这给了你（设计师）的建模过程的完全控制权，使您可以轻松地更改任何步骤在建模过程中，甚至设计所定义的配置参数

OpenSCAD包括两个主要的建模技术：首先，建设性的立体几何（CSG）,第二，二维轮廓映射。AutoCAD DXF (qcad, librecad )文件作为数据交换格式的二维轮廓。除了2D路径输出，但也可以从DXF文件读取设计参数。除了读取DXF文件，OpenSCAD还可以读取和创建三维模型的STL和OFF文件格式。

此软件类此openCASCADE,区别是:openCASCADE是一个标准的C++库，本身就是专业的CAD库;

而openSCAD是利用openCSG和CGAL,这两个标准C++库来完成CAD, 主要以立体几何图像技术和openGL渲染完成CAD模型。

openCSG基于图形的构建立体几何用openGL做渲染的软件库,使用C++语言编写并在windows/Linux系统中支持大多数硬件.

CGAL开源项目,目标是以C ++库的形式提供方便，高效，可靠的几何运算,CGAL应用到在诸多方面有几何运算需要的地方，如：计算机图形学，科学可视化，计算机辅助设计与建模，地理信息系统，分子生物学，医学成像，机器人技术和运动规划，网格生成，数值计算方法等等, 相见http://www.cgal.org/

5,OpenCASCADE (pythonCASCADE)

OpenCASCADE是免费提供的开源的软件开发平台。它包括3D曲面和实体建模的C++的组建，可视化，数据交换和快速应用程序开发。
OpenCASCADE可以适用于专门的CAD /CAM /CAE(计算机辅助设计/计算机辅助制造/计算机辅助工程)应用程序的开发。典型的应用程序内置的帮助下，OCCT是前和后处理有限元分析软件，CNC /CMM路径的引擎，数值模拟程序，等等。
OpenCASCADE诞生（前身CAS.CADE）20世纪90年代中期，已经应用到许多属于不同域商业客户(从软件到重工业)。

FreeCAD是这个平台的开源延伸版本，OpenCASCADE现在只作为引擎。

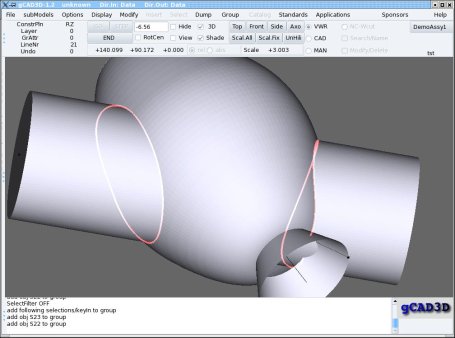

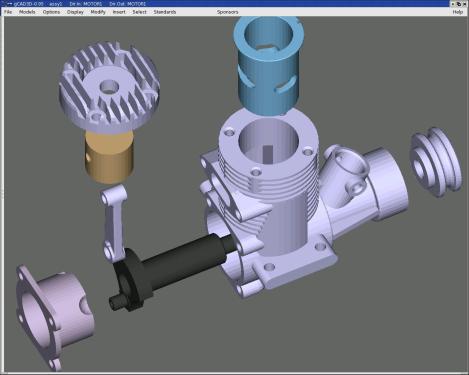

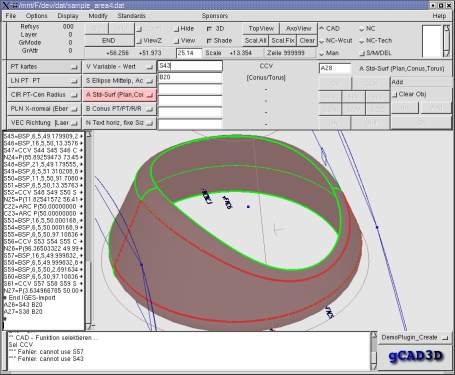

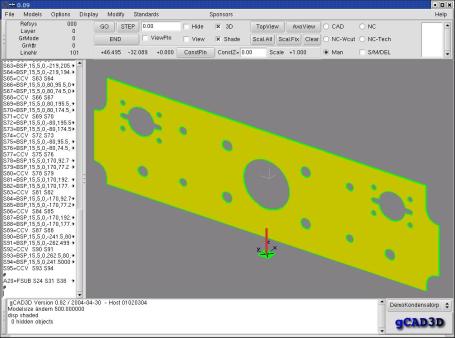

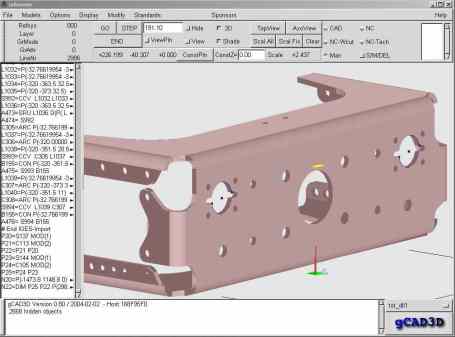

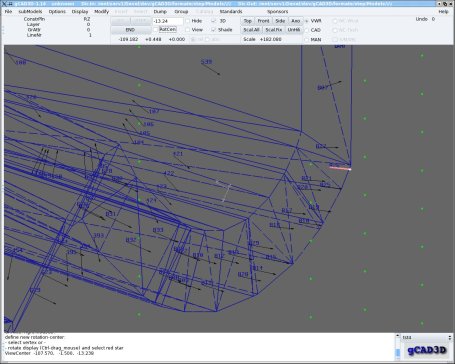

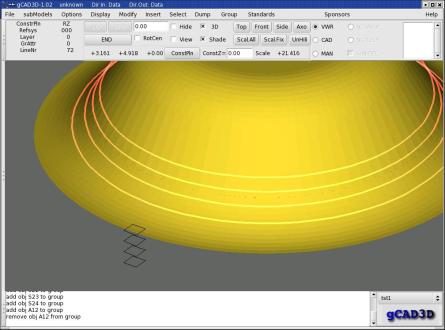

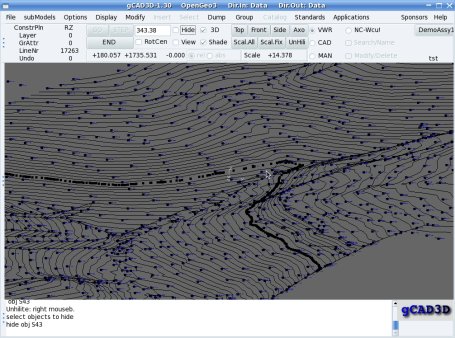

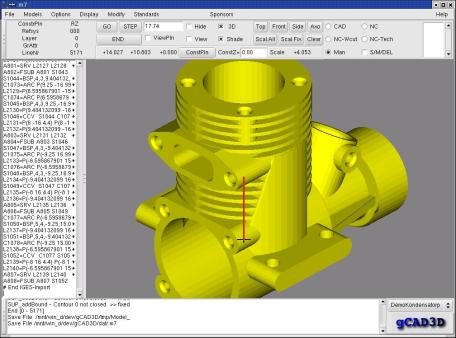

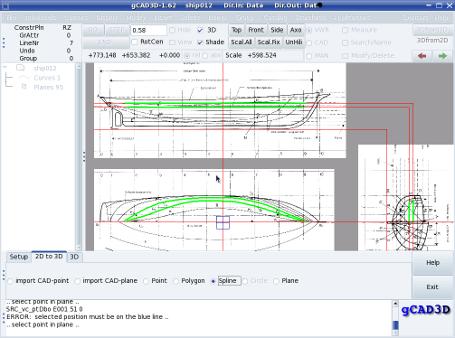

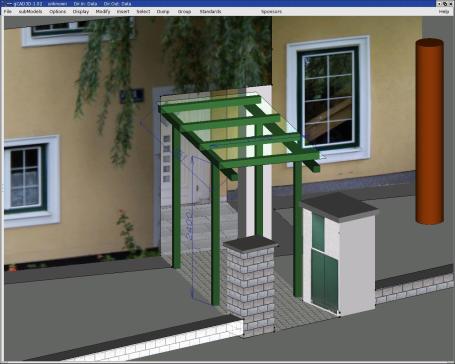

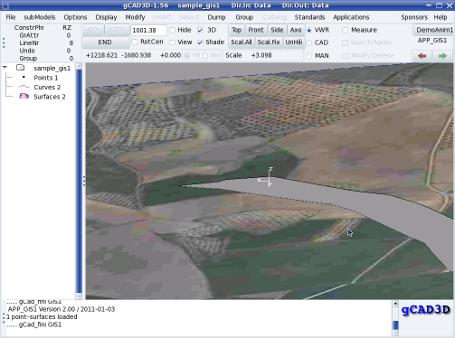

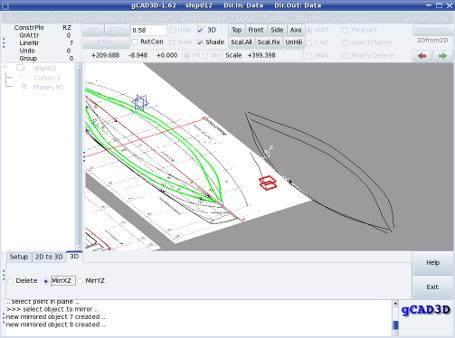

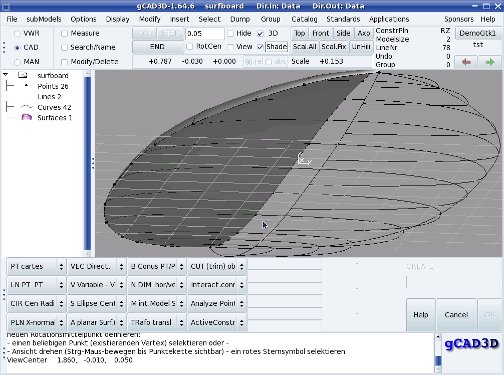

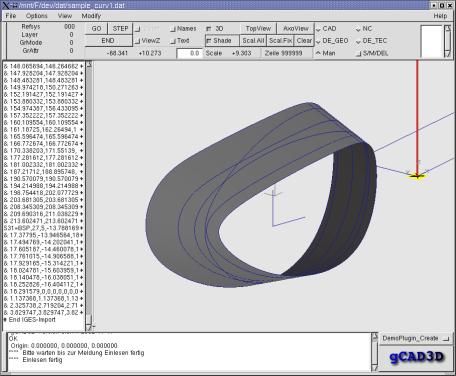

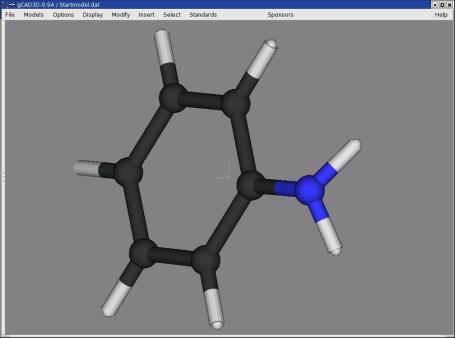

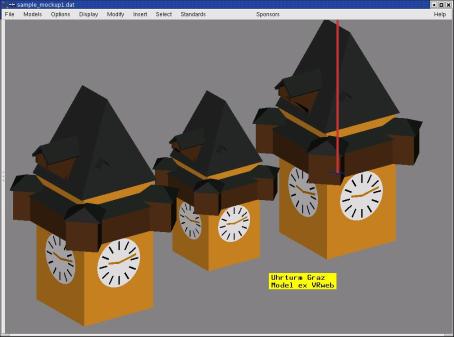

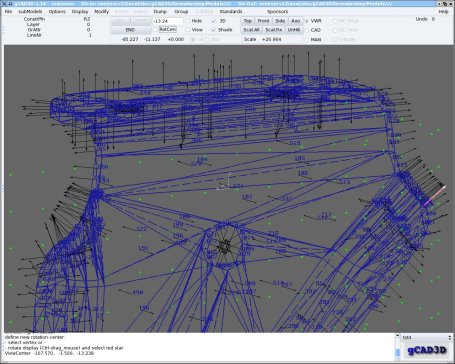

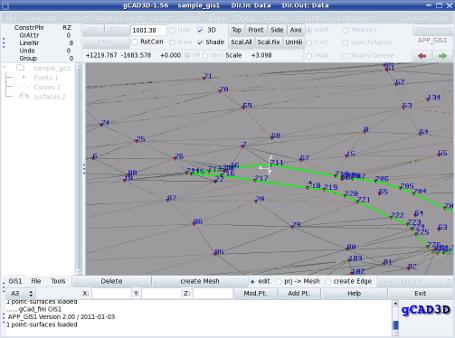

6,gCAD3D

传说中，编程比较另类，比较难以理解的CAD软件。且说明书和用户手册，开发手册相当完善,有德国人的一贯严谨风范。

http://gcad3d.org/

特点:

输入输出格式程序 (Step, Iges, VRML, DXF, SVG ..),
集成openGL 3D 查看器

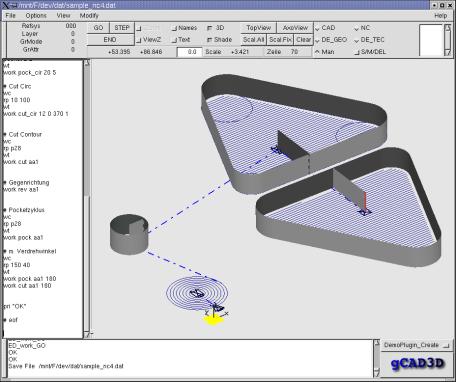

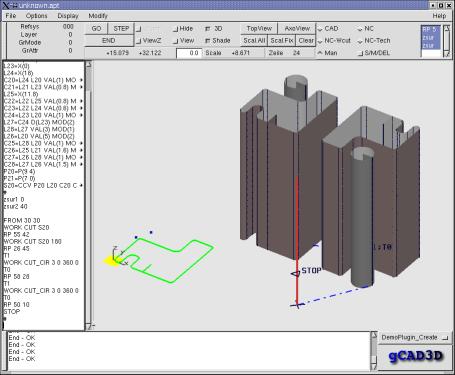

三维几何和数控命令解释器
集成数控处理器
用户程序编程界面
可以安装到32位windows/32bit or 64bit Linux

第三方软件包依赖关系 gCAD3D:

OpenGL - 3D-display (www.opengl.org)

GTK - Userinterface (www.gtk.org)

gtkglarea - GTK-OpenGL-Binding (live.gnome.org/GtkGlArea)

djpeg - Imagedecompression, the Independent JPEG Group (www.ijg.org)

开发工具链条 Linux:
