应用 JFreeChart 来创建基于 web 的图表

使用 JFreeChart 来创建基于 web 的图表
平均分 （共 12 个评分 ）

图 2


图 3

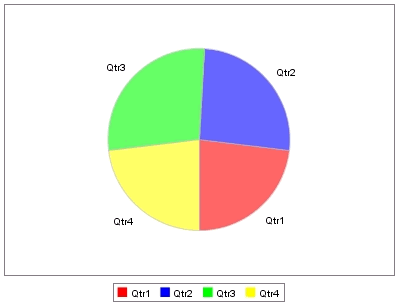

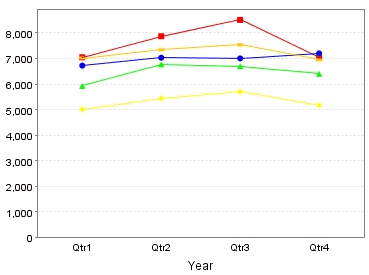

上面的三个图都是表示四个季度的某个产品的销量信息。在继续下面小节之前必须先准备好开发环境，因为是基于 WEB 浏览器的图表展现，因此需要一个 Servlet 引擎或者是 J2EE 应用服务器（例如 WebSphere，Tomcat 等）。WEB 环境的搭建就不累赘了，读者根据喜好自行安装。JFreeChart 引擎本身需要到 SourceForge.net 上下载，地址如下：

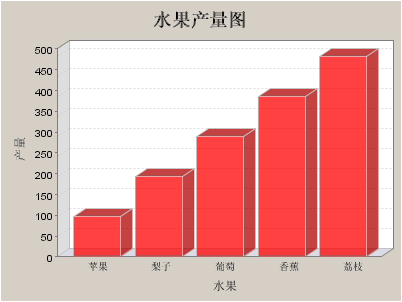

如果是使用简单的数据即使用 getDataSet 方法获取数据集时产生的图片文件如下：

图 5

?

由此就产生了一个问题：如果根据一个图像来生成对应的 MAP 对象。我们回头看看刚才的代码，在创建一个图表对象时候有两个参数，我们举柱状图的例子来讲这两个参数就是 ChartFactory. createBarChart3D 方法中的最后两个参数，这两个参数的类型都是布尔值。这两个参数意思分别是：是否创建工具提示 (tooltip) 以及是否生成 URL。这两个参数分别对应着 MAP 中一个 AREA 的 title 属性以及 href 属性。

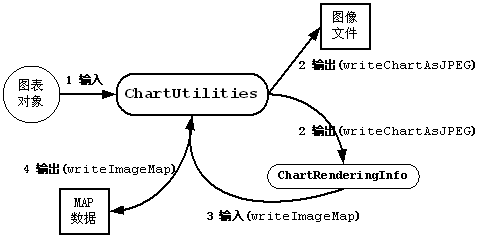

可是我想知道的是怎么来产生这个 MAP 啊！哈哈，不要着急，JFreeChart 已经帮我们做好生成 MAP 对象的功能。为了生成 MAP 对象就要引入另外一个对象：ChartRenderingInfo。因为 JFreeChart 没有直接的方法利用一个图表对象直接生成 MAP 数据，它需要一个中间对象来过渡，这个对象就是 ChartRenderingInfo。下图是生成 MAP 数据的流程图：

图 7

如上图所示，ChartUtilities 类是整个流程的核心，它周围的对象都是一些例如数据对象或者是文件等。这个流程简单描述如下：首先创建一个 ChartRenderingInfo 对象并在调用 ChartUtilities 的 writeChartAsJPEG 时作为最后一个参数传递进去。调用该方法结束后将产生一个图像文件以及一个填充好 MAP 数据的 ChartRenderingInfo 对象，有了这个对象我们还是没有办法获取具体的 MAP 数据，我们还必须借助于 ChartUtilities 的 writeImageMap 方法来将 ChartRenderingInfo 对象读取出来，获取 MAP 数据的代码片断如下：

 PrintWriter w = null;  FileOutputStream fos_jpg = null;  FileOutputStream fos_cri = null;  try{  // 根据不同类型的图表使用不同类，以下是针对饼图的操作 PiePlot plot = (PiePlot) chart.getPlot();  plot.setURLGenerator(new StandardPieURLGenerator(url));  // 设置工具提示   plot.setToolTipGenerator(new StandardPieToolTipGenerator());  fos_jpg = new FileOutputStream(“d:\\fruit.jpg”);  ChartUtilities.writeChartAsJPEG(  fos_jpg,  100,  chart,  400,  300,  info);  fos_cri = new FileOutputStream(__d:\\fruit.map__);  w = new PrintWriter(fos_cri);  ChartUtilities.writeImageMap(w, __mapname__, info);  w.flush();  }finally{  try{  w.close();  }catch(Exception e){}  try{  fos_cri.close();  }catch(Exception e){}  try{  fos_jpg.close();  }catch(Exception e){}  }

?

打开文件 D:\fruit.map，文件的内容就是要写到页面上的 MAP 数据。把生成的图像文件以及 MAP 数据文件写到页面上即可完成热点图表的功能。至于怎么结合两者之间的关系例如图像的 useMap 属性值必须与 MAP 对象的名称结合起来，必须根据实际的应用情况进行相应的处理。笔者建议把二者通过标签库封装起来，图像文件的名称以及 MAP 对象的名称由标签库统一进行控制，这样可以保证二者的一致性。

?

参考资料

关于作者

刘冬，他已经不再叫凤梨罐头了。珠海市创我科技发展有限公司软件工程师，主要从事在J2EE平台上实现商业智能（BI）方面的开发。
