陈硕大牛关于protobuf的分析

http://www.cnblogs.com/Solstice/archive/2011/04/03/2004458.html

?

我估计大家通常关心和使用的是图的左半部分：MessageLite、Message、Generated Message Types (Person, AddressBook) 等，而较少注意到图的右半部分：Descriptor, DescriptorPool, MessageFactory。

上图中，其关键作用的是prototype = MessageFactory::generated_factory()->GetPrototype(descriptor); assert(prototype == &T::default_instance()); cout << "GetPrototype() = " << prototype << endl; cout << "T::default_instance() = " << &T::default_instance() << endl; cout << endl; T* new_obj = dynamic_cast<T*>(prototype->New()); assert(new_obj != NULL); assert(new_obj != prototype); assert(typeid(*new_obj) == typeid(T::default_instance())); cout << "prototype->New() = " << new_obj << endl; cout << endl; delete new_obj;

根据 type name 自动创建 Message 的关键代码

好了，万事具备，开始行动：

1. 用 DescriptorPool::generated_pool() 找到一个 DescriptorPool 对象，它包含了程序编译的时候所链接的全部 protobuf Message types。
2. 用 DescriptorPool::FindMessageTypeByName() 根据 type name 查找 Descriptor。
3. 再用 MessageFactory::generated_factory() 找到 MessageFactory 对象，它能创建程序编译的时候所链接的全部 protobuf Message types。
4. 然后，用 MessageFactory::GetPrototype() 找到具体 Message Type 的 default instance。
5. 最后，用 prototype->New() 创建对象。

示例代码见https://github.com/chenshuo/recipes/blob/master/protobuf/codec.h#L69

古之人不余欺也 :-)
注意，createMessage() 返回的是动态创建的对象的指针，调用方有责任释放它，不然就会内存泄露。在 muduo 里，我用 shared_ptr<Message> 来自动管理 Message 对象的生命期。
线程安全性
Google 的文档说，我们用到的那几个 MessageFactory 和 DescriptorPool 都是线程安全的，Message::New() 也是线程安全的。并且它们都是 const member function。
关键问题解决了，那么剩下工作就是设计一种包含长度和消息类型的 protobuf 传输格式。
Protobuf 传输格式

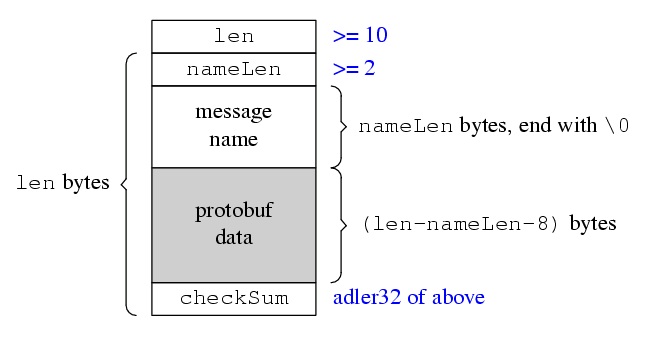

陈硕设计了一个简单的格式，包含 protobuf data 和它对应的长度与类型信息，消息的末尾还有一个 check sum。格式如下图，图中方块的宽度是 32-bit。
用 C struct 伪代码描述：
设计决策
以下是我在设计这个传输格式时的考虑：
signed int。消息中的长度字段只使用了 signed 32-bit int，而没有使用 unsigned int，这是为了移植性，因为 Java 语言没有 unsigned 类型。另外 Protobuf 一般用于打包小于 1M 的数据，unsigned int 也没用。
check sum。虽然 TCP 是可靠传输协议，虽然 Ethernet 有 CRC-32 校验，但是网络传输必须要考虑数据损坏的情况，对于关键的网络应用，check sum 是必不可少的。对于 protobuf 这种紧凑的二进制格式而言，肉眼看不出数据有没有问题，需要用 check sum。
adler32 算法。我没有选用常见的 CRC-32，而是选用 adler32，因为它计算量小、速度比较快，强度和 CRC-32差不多。另外，zlib 和 java.unit.zip 都直接支持这个算法，不用我们自己实现。
type name 以 '\0' 结束。这是为了方便 troubleshooting，比如通过 tcpdump 抓下来的包可以用肉眼很容易看出 type name，而不用根据 nameLen 去一个个数字节。同时，为了方便接收方处理，加入了 nameLen，节省 strlen()，空间换时间。
没有版本号。Protobuf Message 的一个突出优点是用 optional fields 来避免协议的版本号（凡是在 protobuf Message 里放版本号的人都没有理解 protobuf 的设计），让通信双方的程序能各自升级，便于系统演化。如果我设计的这个传输格式又把版本号加进去，那就画蛇添足了。具体请见本人《分布式系统的工程化开发方法》第 57 页：消息格式的选择。
示例代码
为了简单起见，采用 std::string 来作为打包的产物，仅为示例。
打包 encode 的代码：https://github.com/chenshuo/recipes/blob/master/protobuf/codec.h#L35
解包 decode 的代码：https://github.com/chenshuo/recipes/blob/master/protobuf/codec.h#L99
测试代码：https://github.com/chenshuo/recipes/blob/master/protobuf/codec_test.cc
如果以上代码编译通过，但是在运行时出现“cannot open shared object file”错误，一般可以用 sudo ldconfig 解决，前提是 libprotobuf.so 位于 /usr/local/lib，且 /etc/ld.so.conf 列出了这个目录。
$ make all?# 如果你安装了 boost，可以 make whole
$ ./codec_test?
./codec_test: error while loading shared libraries: libprotobuf.so.6: cannot open shared object file: No such file or directory
$ sudo ldconfig
与 muduo 集成
muduo 网络库将会集成对本文所述传输格式的支持（预计 0.1.9 版本），我会另外写一篇短文介绍 Protobuf Message <=> muduo::net::Buffer 的相互转化，使用 muduo::net::Buffer 来打包比上面 std::string 的代码还简单，它是专门为 non-blocking 网络库设计的 buffer class。
此外，我们可以写一个 codec 来自动完成转换，就行asio/char/codec.h?那样。这样客户代码直接收到的就是 Message 对象，发送的时候也直接发送 Message 对象，而不需要和 Buffer 对象打交道。
消息的分发 (dispatching)
目前我们已经解决了消息的自动创建，在网络编程中，还有一个常见任务是把不同类型的 Message 分发给不同的处理函数，这同样可以借助 Descriptor 来完成。我在 muduo 里实现了 ProtobufDispatcherLite 和 ProtobufDispatcher 两个分发器，用户可以自己注册针对不同消息类型的处理函数。预计将会在 0.1.9 版本发布，您可以先睹为快：
初级版，用户需要自己做 down casting：https://github.com/chenshuo/recipes/blob/master/protobuf/dispatcher_lite.cc
高级版，使用模板技巧，节省用户打字：https://github.com/chenshuo/recipes/blob/master/protobuf/dispatcher.cc
基于 muduo 的 Protobuf RPC?
Google Protobuf 还支持 RPC，可惜它只提供了一个框架，没有开源网络相关的代码，muduo 正好可以填补这一空白。我目前还没有决定是不是让 muduo 也支持以 protobuf message 为消息格式的 RPC，muduo 还有很多事情要做，我也有很多博客文章打算写，RPC 这件事情以后再说吧。
注：Remote Procedure Call?(RPC) 有广义和狭义两种意思。狭义的讲，一般特指?ONC RPC，就是用来实现 NFS 的那个东西；广义的讲，“以函数调用之名，行网络通信之实”都可以叫 RPC，比如 Java RMI，.Net Remoting，Apache Thrift，libevent RPC，XML-RPC 等等。
