Myeclipse8.5下JAVA代码导成UML类图
myelipse里有UML1和UML2两种方式，UML2功能更强大，但是两者生成过程差别不大
1.建立Test工程，如下图，uml包存放uml类图
?
package com.zz.domain;public class User {private int id;private String name;public int getId() {return id;}public void setId(int id) {this.id = id;}public String getName() {return name;}public void setName(String name) {this.name = name;}}??

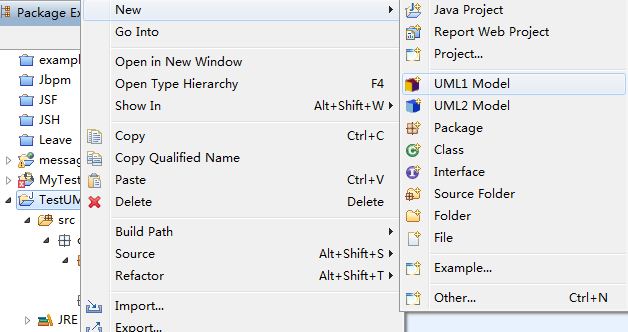

2.打开MyEclipse UML 透视图，新建Uml1,如下
?
3.双击打开User.umr

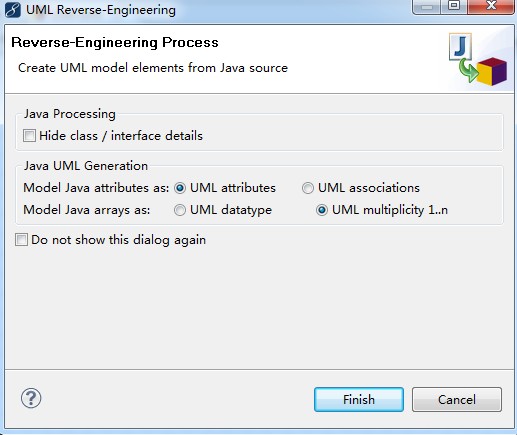

4.将User.java文件拖拽进该视图中，有提示如下
?
?
?

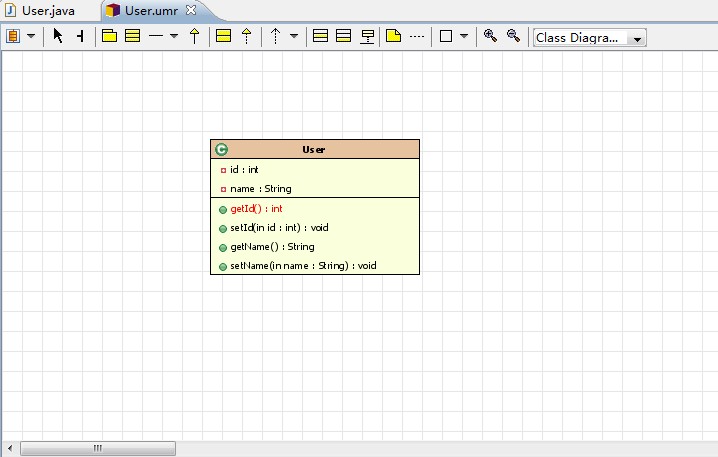

5.点击finish,结果如下，保存即可
?
?
?
UML2类图

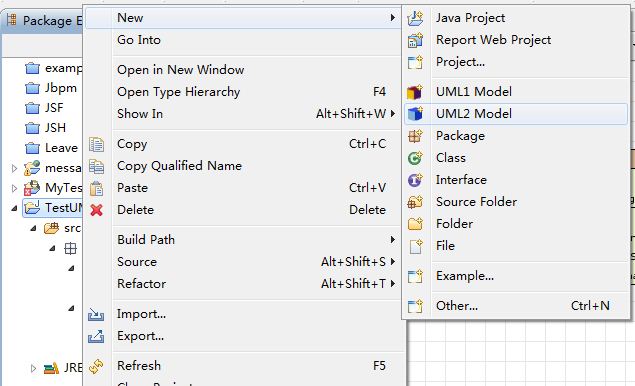

1.工程上点击右键，如下图：
?
?

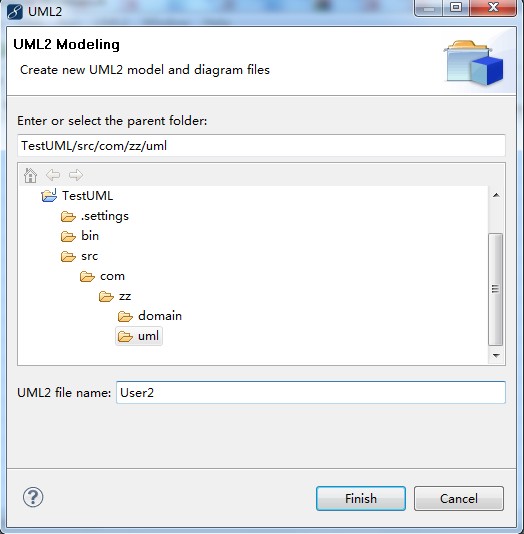

2.新建User2的类图
?
?

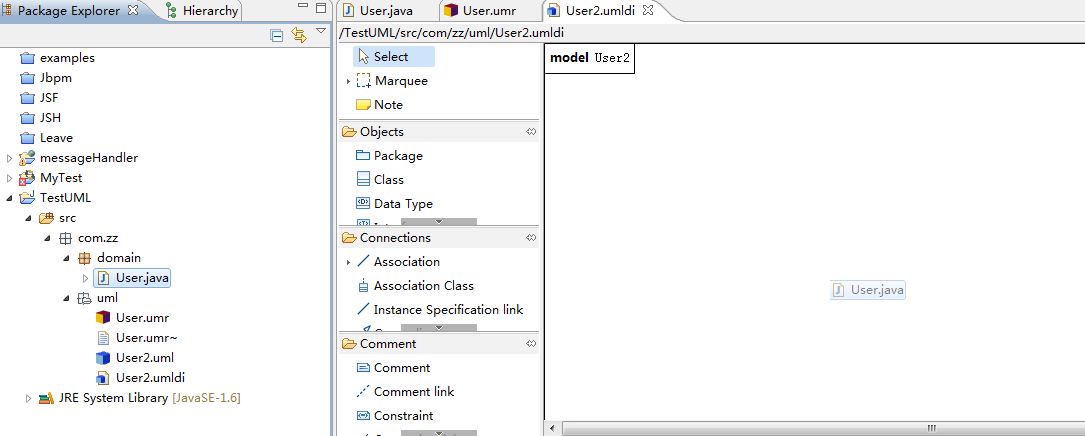

3.将User.java拖入该视图中，如下
?
?
?

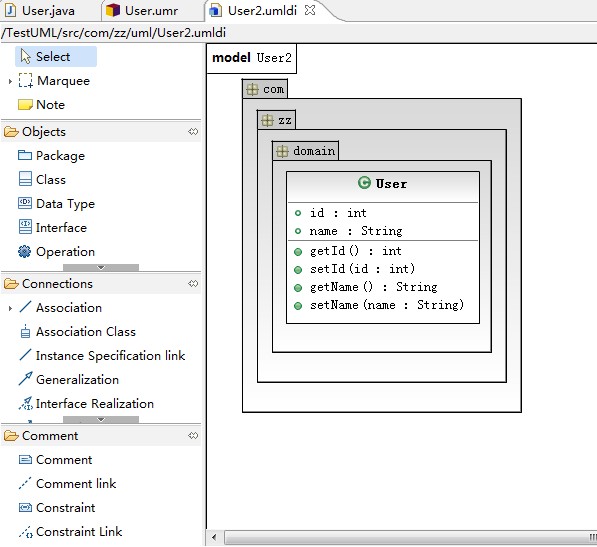

4.可得UML2类图，保存即可
?
?
?

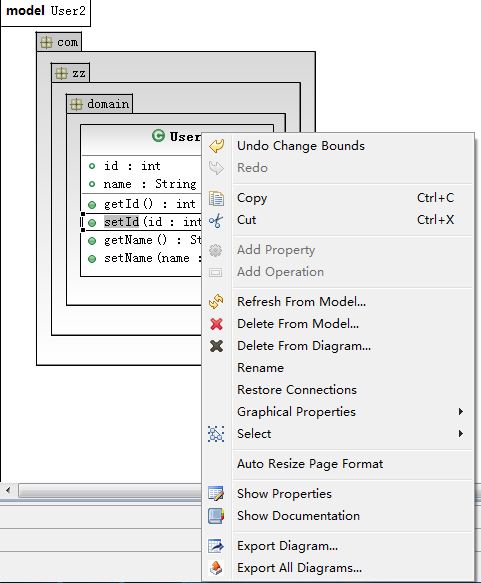

5.可将类图导出成图片，在该类图上点击右键
?
?
?
