C# 实现完整功能的截图控件(1)-实现绘图工具栏控件

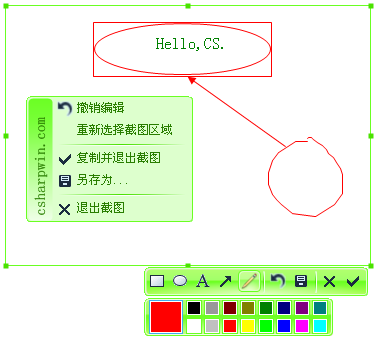

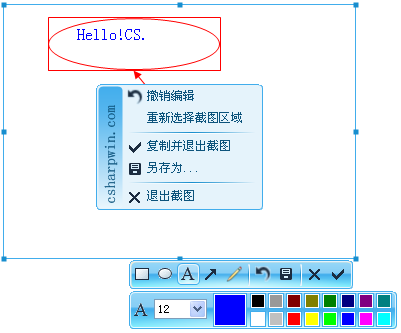

控件实现了截图、绘制矩形、圆形、箭头、线条、文字，还需要可以撤销绘制步骤、保存图形等功能，基本实现了跟QQ2008截图一样的功能，还可以更换颜色样式和鼠标的样式。截图时候的效果图如下：
相关文章：
1、C# 实现完整功能的截图控件(1)-实现绘图工具栏控件
2、C# 实现完整功能的截图控件(2)-实现颜色和字体选择控件
3、C# 实现完整功能的截图控件(3)-实现漂亮的快捷菜单
4、C# 实现完整功能的截图控件(4)-完整版
之前写了一篇关于截图的文章(查看)，只实现了简单的截图，接下的文章将介绍怎样一步步的实现一个完整的截图控件。这篇文章将介绍怎样实现绘图工具栏控件DrawToolsControl，先来了解一下这个工具栏控件包含些什么内容。因为只对截图实现添加一些简单的图形和文字绘制，所以只实现了添加矩形、椭圆、箭头、文字和线条，所以工具栏需要包含绘制矩形、椭圆、箭头、文字和线条按钮。因为还要实现撤销、保存截图等，所以工具栏还要添加撤销、保存、退出和保存当前图形的按钮。需要的按钮就这么多了，我们可以用ToolStrip来添加这些按钮，但是为了控件看起来更漂亮，需要对ToolStrip进行重绘，下面就具体怎样实现DrawToolsControl控件。
第一步：继承UserControl控件，在上面添加一个ToolStrip，然后添加前面所说的所有按钮，调整好UserControl控件的大小，让它刚好可以显示完整的ToolStrip。
第二步：添加相应按钮的点击事件，具体就不一一列出了。
第三步：对UserControl进行重绘。先改变UserControl的Region，让它为圆角的样式，然后重绘背景和边框。
第四步：对ToolStrip进行重绘。这是比较重要的，绘制好的ToolStrip还可以在其他地方使用。对ToolStrip实现重绘，需要继承ToolStripRenderer类实现一个新的ToolStripRendererEx类，根据需要，对OnRenderToolStripBackground、OnRenderButtonBackground和OnRenderSeparator方法进行重写，然后把ToolStrip的Renderer属性设置为新的ToolStripRendererEx就行了。
来看看实现的关键代码:
1、??UserControl设置Region和绘制代码：
????????protected?override?void?OnPaint(PaintEventArgs?e)
????????{
????????????base.OnPaint(e);
?
????????????Graphics?g = e.Graphics;
????????????g.SmoothingMode =?SmoothingMode.AntiAlias;
?
????????????using?(GraphicsPath?path =?GraphicsPathHelper.CreatePath(
???????????????ClientRectangle, 8,?RoundStyle.All,?false))
????????????{
????????????????using?(SolidBrush?brush =?new?SolidBrush(ColorTable.BackColorNormal))
????????????????{
????????????????????g.FillPath(brush, path);
????????????????}
????????????????using?(Pen?pen =?new?Pen(ColorTable.BorderColor))
????????????????{
????????????????????g.DrawPath(pen, path);
?
????????????????????using?(GraphicsPath?innerPath =?GraphicsPathHelper.CreatePath(
????????????????????????ClientRectangle, 8,?RoundStyle.All,?true))
????????????????????{
????????????????????????g.DrawPath(pen, innerPath);
????????????????????}
????????????????}
????????????}
????????}
?
????????private?void?SetRegion()
????????{
????????????using?(GraphicsPath?path =?GraphicsPathHelper.CreatePath(
????????????????ClientRectangle, 8,?RoundStyle.All,?false))
????????????{
????????????????if?(base.Region !=?null)
????????????????{
????????????????????base.Region.Dispose();
????????????????}
????????????????base.Region =?new?Region(path);
????????????}
????????}
?
2、??ToolStripRendererEx重绘代码：
????????protected?override?void?OnRenderToolStripBackground(
????????????ToolStripRenderEventArgs?e)
????????{
????????????Graphics?g = e.Graphics;
????????????g.SmoothingMode =?SmoothingMode.AntiAlias;
?
????????????LinearGradientMode?mode =
????????????????????e.ToolStrip.Orientation ==?Orientation.Horizontal ?
????????????????????LinearGradientMode.Vertical :?LinearGradientMode.Horizontal;
????????????RenderBackgroundInternal(
???????????????g,
???????????????e.AffectedBounds,
???????????????ColorTable.BackColorHover,
???????????????ColorTable.BorderColor,
???????????????ColorTable.BackColorNormal,
???????????????RoundStyle.All,
???????????????false,
???????????????true,
???????????????mode);
????????}
?
????????protected?override?void?OnRenderButtonBackground(
????????????ToolStripItemRenderEventArgs?e)
????????{
????????????ToolStripButton?item = e.Item?as?ToolStripButton;
????????????if?(item !=?null)
????????????{
????????????????LinearGradientMode?mode =
????????????????????e.ToolStrip.Orientation ==?Orientation.Horizontal ?
????????????????????LinearGradientMode.Vertical :?LinearGradientMode.Horizontal;
????????????????Graphics?g = e.Graphics;
????????????????g.SmoothingMode =?SmoothingMode.AntiAlias;
????????????????Rectangle?bounds =?new?Rectangle(Point.Empty, item.Size);
?
????????????????if?(item.BackgroundImage !=?null)
????????????????{
????????????????????Rectangle?clipRect = item.Selected ? item.ContentRectangle : bounds;
????????????????????ControlPaintEx.DrawBackgroundImage(
????????????????????????g,
????????????????????????item.BackgroundImage,
????????????????????????ColorTable.BackColorNormal,
????????????????????????item.BackgroundImageLayout,
????????????????????????bounds,
????????????????????????clipRect);
????????????????}
?
????????????????if?(item.CheckState ==?CheckState.Unchecked)
????????????????{
????????????????????if?(item.Selected)
????????????????????{
????????????????????????Color?color = ColorTable.BackColorHover;
????????????????????????if?(item.Pressed)
????????????????????????{
????????????????????????????color = ColorTable.BackColorPressed;
????????????????????????}
????????????????????????RenderBackgroundInternal(
????????????????????????????g,
????????????????????????????bounds,
????????????????????????????color,
????????????????????????????ColorTable.BorderColor,
????????????????????????????ColorTable.BackColorNormal,
????????????????????????????RoundStyle.All,
????????????????????????????true,
????????????????????????????true,
????????????????????????????mode);
????????????????????????return;
????????????????????}
????????????????????else
????????????????????{
????????????????????????if?(e.ToolStrip?is?ToolStripOverflow)
????????????????????????{
????????????????????????????using?(Brush?brush =?new?SolidBrush(ColorTable.BackColorNormal))
????????????????????????????{
????????????????????????????????g.FillRectangle(brush, bounds);
????????????????????????????}
????????????????????????????return;
????????????????????????}
????????????????????}
????????????????}
????????????????else
????????????????{
????????????????????Color?color =?ControlPaint.Light(ColorTable.BackColorHover);
????????????????????if?(item.Selected)
????????????????????{
????????????????????????color = ColorTable.BackColorHover;
????????????????????}
????????????????????if?(item.Pressed)
????????????????????{
????????????????????????color = ColorTable.BackColorPressed;
????????????????????}
????????????????????RenderBackgroundInternal(
????????????????????????e.Graphics,
????????????????????????bounds,
????????????????????????color,
????????????????????????ColorTable.BorderColor,
????????????????????????ColorTable.BackColorNormal,
????????????????????????RoundStyle.All,
????????????????????????true,
????????????????????????true,
????????????????????????mode);
????????????????????return;
????????????????}
????????????}
?
????????????base.OnRenderButtonBackground(e);
????????}
?
????????protected?override?void?OnRenderSeparator(
????????????ToolStripSeparatorRenderEventArgs?e)
????????{
????????????Rectangle?rect = e.Item.ContentRectangle;
????????????if?(e.ToolStrip?is?ToolStripDropDown)
????????????{
????????????????if?(e.Item.RightToLeft ==?RightToLeft.Yes)
????????????????{
????????????????????//rect.X -= OffsetMargin + 4;
????????????????}
????????????????else
????????????????{
????????????????????rect.X += OffsetMargin + 4;
????????????????}
????????????????rect.Width -= OffsetMargin + 8;
????????????}
????????????RenderSeparatorLine(
???????????????e.Graphics,
???????????????rect,
???????????????ColorTable.BackColorPressed,
???????????????ColorTable.BackColorNormal,
???????????????SystemColors.ControlLightLight,
???????????????e.Vertical);
????????}
????单独的源码就先不传上来提供下载了，等整个项目写好后一起提供吧，看看DrawToolsControl的效果：
?
