Android中绘制圆角矩形图片及任意形状图片圆角矩形图片在苹果的产品中很流行，相比于普通的矩形，很多人都喜

Android中绘制圆角矩形图片及任意形状图片

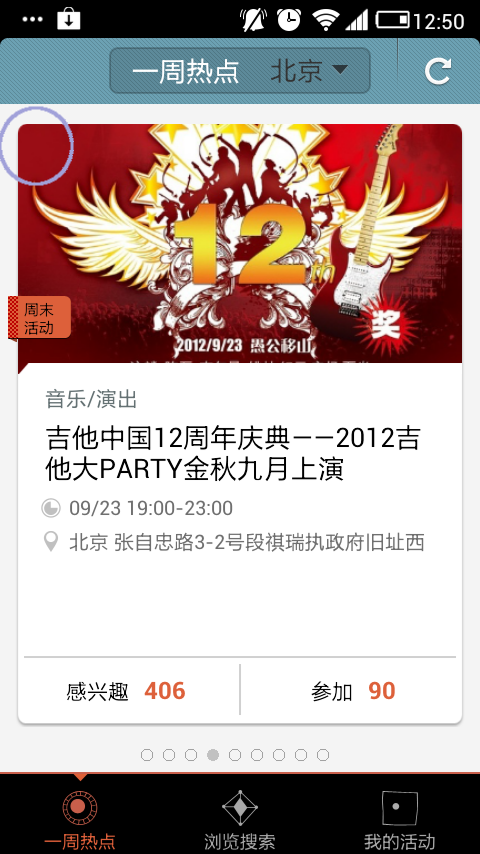

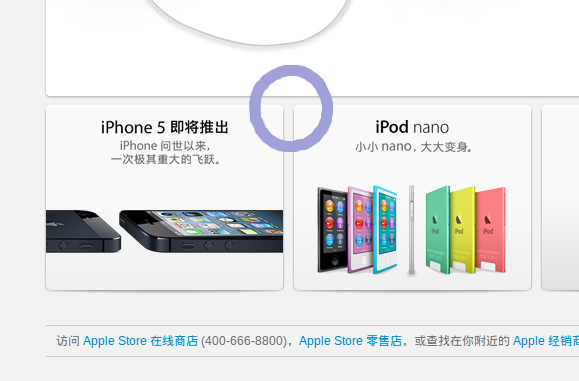

圆角矩形图片在苹果的产品中很流行，相比于普通的矩形，很多人都喜欢圆角矩形的图片，因为它避开了直角的生硬，带来更好的用户体验，下面是几个设计的例子：

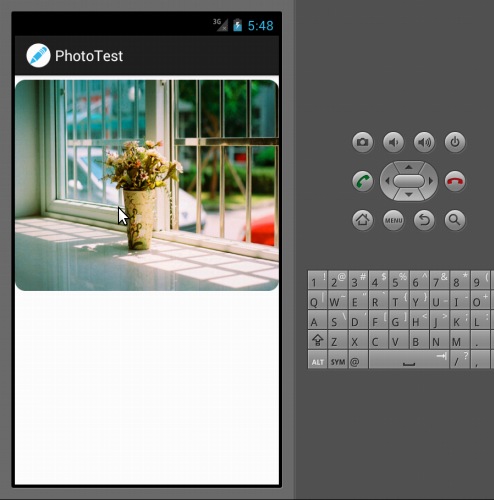

下面在Android中实现将普通的矩形图片绘制成圆角矩形。首先看最终效果：

代码清单：

paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));

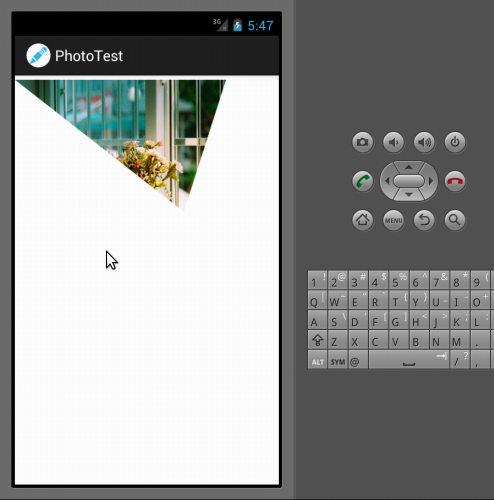

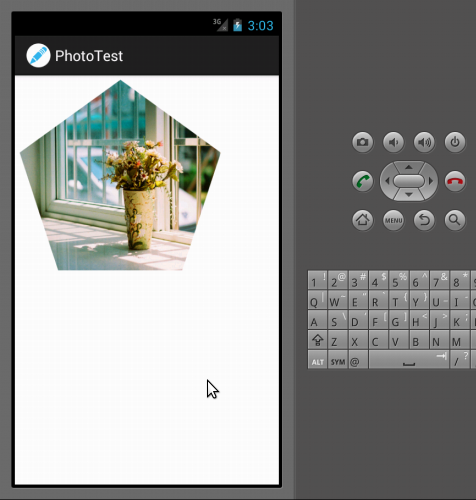

用来设置叠加模式的。通过这个原理，我能就能够绘制各种各样形状的图片，比如： Android中作图圆角矩形图片及任意形状图片

Android中作图圆角矩形图片及任意形状图片

代码：

private Bitmap createStarPhoto(int x, int y, Bitmap image){//根据源文件新建一个darwable对象Drawable imageDrawable = new BitmapDrawable(image);// 新建一个新的输出图片Bitmap output = Bitmap.createBitmap(x, y, Bitmap.Config.ARGB_8888);Canvas canvas = new Canvas(output);// 新建一个矩形RectF outerRect = new RectF(0, 0, x, y);Paint paint = new Paint(Paint.ANTI_ALIAS_FLAG);paint.setColor(Color.RED);  Path path = new Path();   //绘制三角形//path.moveTo(0, 0);        //path.lineTo(320, 250);          //path.lineTo(400, 0);                   //绘制正无边形        long tmpX,tmpY;path.moveTo(200, 200);// 此点为多边形的起点         for(int i=0;i<=5;i++)        {         tmpX =(long)(200+200*Math.sin((i*72+36)*2*Math.PI/360));         tmpY =(long)(200+200*Math.cos((i*72+36)*2*Math.PI/360));         path.lineTo(tmpX, tmpY);        }path.close(); // 使这些点构成封闭的多边形  canvas.drawPath(path, paint);  //canvas.drawCircle(100, 100, 100, paint);// 将源图片绘制到这个圆角矩形上// 产生一个红色的圆角矩形paint.setXfermode(new PorterDuffXfermode(PorterDuff.Mode.SRC_IN));imageDrawable.setBounds(0, 0, x, y);canvas.saveLayer(outerRect, paint, Canvas.ALL_SAVE_FLAG);imageDrawable.draw(canvas);canvas.restore();return output;}
