vtk学习笔记 ---绘制等值线
最近在学习vtk，想尝试绘制等值线，后来在网上找到一份教程：vtk培训教程，里面有讲到这个内容，在这里非常感谢这位作者的讲解与示例，可惜这份文档没有署名！
?
使用vtk来绘制等值线，需要使用到vtkContourFilter，它所处理的数据需要是规则网格数据，如规则的正方形网格等。
通过使用vtkContourFilter：：SetValue(i,value)方法来指定绘制第几条等值线，其中等值线的值由value指定。意思就是提取网格数据中标量值为value的点，然后将其连接起来，对于一些边，vtkContourFilter会进行插值运算，计算出对应的点。也可以使用vtkContourFilter：：GenerateValues(count, start, end);来生成一些列的等值线，其中count参数指定等值线的条数，而start指定第一条等值线的值，end指定最后一条等值线的值，中间等值线的值则通过计算得到。
?
在下面的例子中，我们首先生成网格数据的点集，其次指定网格的拓扑结构即cells，然后设置每个点的标量值，，最后通过vtlContourFile来生成等值线并最终显示出来。
?
在vtk中保存点集使用vtkPoints，可以使用它的InsertNextPoint(x,y,z)来插入一个点的坐标，这些点在vtkPoints内部都有对应的id，其值可以理解为这些点对应的索引值。在后面设置cell值和标量值的时候，都需要使用到这些id。
?
拓扑结构使用vtkCellArray来保存，其中cell信息，下面示例中使用的是多边形vtkPolygon，在创建vtkPolygon对象时，首先需要通过SetNumberOfIds（num）来指定多边形点的个数，然后通过GetPointIds().SetId(0,0);来设置这个多边形每个点对应在点集中的id。最后通过vtkCellArray.InsertNextCell将创建的多边形添加到vtkCellArray中。
?
标量值保存在vtkFloatArray中，通过InsertTuple1(id,value)来设置点集中对应点的标量值。
?

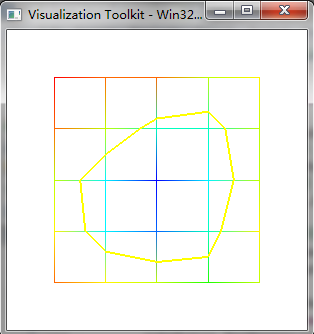

程序最终运行效果图：
?
?其中关键代码如下：
?
public void build(){ //创建对象 vtkPolyData pGrid= new vtkPolyData(); //创建多边形数据 pGrid.SetPoints(buildPoints()); //设定单元类型为多边形 pGrid.SetPolys(buildPolygonCell()); //设定每个顶点的标量值 pGrid.GetPointData().SetScalars(buildScalars()); //数据映射，使用默认颜色映射表 vtkPolyDataMapper cubeMapper =new vtkPolyDataMapper(); cubeMapper.SetInput(pGrid); //设置标量值范围 cubeMapper.SetScalarRange(0,9); vtkActor cubeActor =new vtkActor(); cubeActor.SetMapper(cubeMapper); //提取轮廓线 vtkContourFilter pContourFilter=new vtkContourFilter(); //设置提取的标量值 pContourFilter.SetValue(0,5.0); pContourFilter.SetInput(pGrid); vtkPolyDataMapper pContouMapper=new vtkPolyDataMapper(); pContouMapper.SetInput((vtkPolyData)pContourFilter.GetOutput()); //禁用属性数据绘制颜色 pContouMapper.ScalarVisibilityOff(); vtkActor pContoActor = new vtkActor(); pContoActor.SetMapper(pContouMapper); pContoActor.GetProperty().SetColor(1.0,1.0,0.0); pContoActor.GetProperty().SetLineWidth(2.0); //设置图形以线框的方式显示 cubeActor.GetProperty().SetRepresentationToWireframe(); pContoActor.GetProperty().SetRepresentationToWireframe(); vtkRenderer renderer = new vtkRenderer(); renderWindow.AddRenderer(renderer); renderer.AddActor(cubeActor); renderer.AddActor(pContoActor); renderer.ResetCamera(); renderer.SetBackground(1,1,1); start(); }??
源码见附件
